Описание

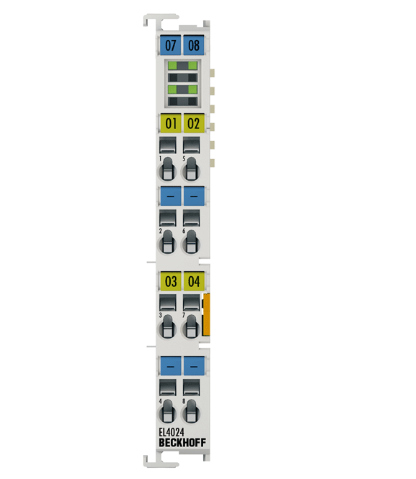

BECKHOFF EL4024 (ссылка на продукт: [вставьте ссылку]) — это модуль аналоговых выходов от компании Beckhoff, разработанный для системы EtherCAT, предназначенный для точной генерации аналоговых сигналов для управления исполнительными устройствами в промышленных автоматизированных системах. BECKHOFF EL4024 сочетает в себе высокую точность сигналов и быструю реакцию, что делает его незаменимым в машиностроении, электронике и регулировании технологических процессов.
Описание продукта
BECKHOFF EL4024 представляет собой компактный модуль с 4 каналами аналоговых выходов, поддерживающими как токовые (4-20 мА), так и напряжные (0-10 В, ±10 В) сигналы. Благодаря технологии EtherCAT BECKHOFF EL4024 обеспечивает синхронизацию с другими модулями системы с точностью до микросекунд, что критично для высокопроизводительных линий, где требуется плавное регулирование параметров (например, скорости двигателей или интенсивности нагрева). BECKHOFF EL4024 легко монтируется на рейке DIN, оснащен световыми индикаторами состояния каждого канала и поддерживает горячее замену, что упрощает диагностику и обслуживание без остановки производства. Модуль также имеет встроенную защиту от перегрузок и коротких замыканий, гарантируя стабильность в агрессивных промышленных условиях.
Параметры продукта
- Тип модуля: модуль аналоговых выходов (AO) для системы EtherCAT
- Количество каналов: 4 независимых выходов
- Типы сигналов: 4-20 мА (токовые, максимальный ток 20 мА на канал), 0-10 В, ±10 В (напряжные)
- Разрешение: 16 бит (погрешность ±0.1% от диапазона сигнала)
- Время обновления: ≤10 мс (время изменения сигнала от команды до выполнения)
- Изоляция: электрическая изоляция каналов от шасси (500 В АС)
- Протокол связи: EtherCAT (CoE — CANopen over EtherCAT)
- Питание: 24 В ПЭ (ток потребления 120 мА + ток на выходах)
- Температурный диапазон эксплуатации: -25…60 °C
- Класс защиты: IP20 (внутреннее монтирование в шкаф)
- Габариты: 100 × 35 × 120 мм (длина × ширина × высота)
- Совместимость: контроллеры Beckhoff CX, CP, CX5, регулируемые приводы, клапаны, нагреватели, дозировочные насосы
Преимущества и особенности
- Высокая точность сигналов: 16-битное разрешение и погрешность ±0.1% позволяют BECKHOFF EL4024 генерировать плавные и стабильные аналоговые сигналы, что важно для регулировки параметров с высокими требованиями (например, температуры в фармацевтических реакторах).
- Быстрая синхронизация: интеграция в сеть EtherCAT обеспечивает минимальные задержки и синхронизацию с другими модулями, что делает модуль идеальным для систем с реальным временем (например, высокоскоростные конвейеры с регулируемой скоростью).
- Универсальность: поддержка как токовых, так и напряжных сигналов позволяет управлять разнообразными исполнительными устройствами (приводами, клапанами, насосами) без дополнительных адаптеров.
- Надежность: широкий температурный диапазон (-25…60 °C) и защита от перегрузок гарантируют долговечность в суровых условиях — от холодных складов до жарких металлургических цехов.
- Легкость обслуживания: горячая замена и световые индикаторы состояния каналов упрощают диагностику неисправностей, минимизируя простои производства.
Примеры применения в отраслях
- Машиностроение: регулировка скорости сервоуправляемых двигателей на токарных станках через сигналы 4-20 мА, где BECKHOFF EL4024 обеспечивает плавное изменение скорости для улучшения качества резки.
- Химическая промышленность: управление дозировочными насосами для подачи реагентов в реакторы, с использованием напряжных сигналов 0-10 В и точностью модуля для соблюдения рецептур.
- Электронная промышленность: регулировка интенсивности нагрева в печах для сушки печатных плат, где BECKHOFF EL4024 управляет нагревательными элементами через токовые сигналы, гарантируя равномерность теплового режима.
- Логистика: управление скоростью конвейерных лент в зависимости от нагрузки, с передачей сигналов от модуля в приводы для оптимизации потока товаров.
Сравнение с конкурентами
По сравнению с аналоговыми модулями выходов от Siemens (ET 200SP AO) и ABB (EL4020), BECKHOFF EL4024 выделяется лучшей интеграцией в сеть EtherCAT, обеспечивая более низкие задержки и синхронизацию. Он имеет аналогичную точность и диапазон сигналов, но предлагает более компактный дизайн и простую совместимость с тысячами других модулей EtherCAT, что делает его предпочтительным для масштабируемых систем.
Рекомендации по выбору
BECKHOFF EL4024 рекомендуется для проектов на базе системы EtherCAT, где требуется точное управление аналоговыми исполнительными устройствами (машиностроение, химия, логистика). Оптимально он подходит для систем с до 4 аналоговыми выходами. Если требуется больше каналов, можно использовать несколько модулей или выбрать модели серии EL4000 с 8 выходов (например, EL4034).
Меры предосторожности
- Монтаж BECKHOFF EL4024 выполнять на рейке DIN с соблюдением дистанции до источников электромагнитных помех (двигателей, трансформаторов), чтобы избежать искажений сигналов.
- Перед подключением убедиться в соответствии типа сигнала (ток или напряжение) с требованиями исполнительного устройства, чтобы предотвратить повреждение модуля или оборудования.
- Кабели для аналоговых сигналов должны быть экранированы и рассоложены отдельно от силовых кабелей, чтобы минимизировать электромагнитные помехи.
- Регулярно проверять калибровку модуля с использованием эталонных источников сигналов, не реже одного раза в два года, чтобы сохранить заявленную точность.
- При горячей замене модуля убедиться в совместимости прошивки с контроллером, чтобы избежать сбоев в передаче данных по сети EtherCAT.
