Описание

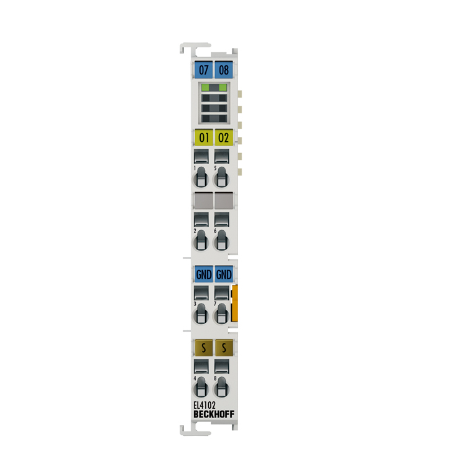

BECKHOFF EL4102 (ссылка на продукт: [вставьте ссылку]) — это высокоточный модуль аналоговых выходов от компании Beckhoff, разработанный для системы EtherCAT, специализированный на генерации сигналов с повышенной точностью для сервоуправляемых систем и прецизионных регулируемых устройств. BECKHOFF EL4102 сочетает в себе сверхточность и быструю реакцию, что делает его незаменимым в робототехнике, микроэлектронике и медицинском оборудовании, где требуется микропрецизионное управление.
Описание продукта
BECKHOFF EL4102 представляет собой модуль с 2 каналами аналоговых выходов, оптимизированными для работы с высокоточными сигналами (напряжными ±10 В и токовыми 4-20 мА). Благодаря уникальной электронике с низким уровнем шума BECKHOFF EL4102 обеспечивает минимальную погрешность при генерации сигналов, что критично для приложений, где даже микронные отклонения могут повлиять на качество (например, позиционирование роботных манипуляторов в микроэлектронике). BECKHOFF EL4102 полностью интегрируется в сеть EtherCAT, поддерживает горячее замену и оснащен световыми индикаторами состояния, что упрощает диагностику и обслуживание без остановки процессов. Модуль также оснащен усиленной защитой от электромагнитных помех и коротких замыканий, гарантируя стабильность в условиях чувствительного оборудования.
Параметры продукта
- Тип модуля: высокоточный модуль аналоговых выходов (AO) для системы EtherCAT
- Количество каналов: 2 независимых выходов
- Типы сигналов: ±10 В (напряжные, разрешение 16 бит), 4-20 мА (токовые, разрешение 16 бит)
- Погрешность: ±0.05% от диапазона сигнала (для напряжения), ±0.1% от диапазона (для тока)
- Время обновления: ≤5 мс (время изменения сигнала от команды до выполнения)
- Изоляция: электрическая изоляция каналов от шасси (500 В АС)
- Протокол связи: EtherCAT (CoE — CANopen over EtherCAT)
- Питание: 24 В ПЭ (ток потребления 100 мА + ток на выходах)
- Температурный диапазон эксплуатации: -25…60 °C
- Класс защиты: IP20 (внутреннее монтирование в шкаф)
- Габариты: 100 × 35 × 120 мм (длина × ширина × высота)
- Совместимость: контроллеры Beckhoff CX, CP, CX5, серводвигатели, прецизионные клапаны, дозировочные системы, микрорегуляторы
Преимущества и особенности
- Сверхточность сигналов: погрешность ±0.05% для напряжных сигналов делает BECKHOFF EL4102 идеальным для микропрецизионных систем, таких как регулировка положения инструментов в лазерной резке микросхем.
- Низкий уровень шума: специальная фильтрация электроники гарантирует стабильность сигналов даже вблизи высокоточных сенсоров и сервоуправляемых систем, исключая искажения.
- Быстрая реакция: время обновления ≤5 мс и синхронизация с EtherCAT обеспечивают мгновенное управление исполнительными устройствами, критично для высокоскоростных робототехнических операций.
- Гибкость конфигурации: возможность переключения между напряжными и токовыми сигналами на каждом канале позволяет использовать BECKHOFF EL4102 с различными типами регулируемых устройств без замены модуля.
- Надежность в чувствительных средах: устойчивость к электромагнитным помехам и широкий температурный диапазон гарантируют работу в условиях медицинского оборудования или чистых зон микроэлектроники.
Примеры применения в отраслях
- Робототехника: управление положением манипуляторов в системах сборки микросхем, где BECKHOFF EL4102 генерирует сигналы ±10 В для серводвигателей с точностью до микронов.
- Медицинская промышленность: регулировка потока лекарственных растворов в инфузионных системах через токовые сигналы 4-20 мА, где высокая точность модуля гарантирует безопасность пациентов.
- Микроэлектроника: управление интенсивностью луча в системах литографии полупроводников, с использованием напряжных сигналов и стабильности BECKHOFF EL4102 для получения высококачественных микросхем.
- Фармацевтика: дозировка малых количеств активных веществ в лекарственные формы через прецизионные насосы, где модуль обеспечивает точность до микролитров.
Сравнение с конкурентами
По сравнению с высокоточными аналоговыми модулями от Siemens (ET 200SP AO High Precision) и Yaskawa (JEPMC-MC200), BECKHOFF EL4102 выделяется более низкой погрешностью (±0.05% против ±0.1%) и лучшей интеграцией в EtherCAT, обеспечивая синхронизацию с микросекундной точностью. Это делает его предпочтительным для проектов, где требуется микропрецизионное управление на базе Beckhoff.
Рекомендации по выбору
BECKHOFF EL4102 рекомендуется для проектов с высокими требованиями к точности сигналов (робототехника, микроэлектроника, медицина) на базе системы EtherCAT. Оптимально он подходит для систем с до 2 аналоговыми выходами. Если требуется больше каналов с аналогичной точностью, можно использовать несколько модулей или рассмотреть модели серии EL4100 с 4 каналами.
Меры предосторожности
- Монтаж BECKHOFF EL4102 выполнять вблизи управляемого оборудования, используя короткие экранированные кабели (до 3 м), чтобы минимизировать потери и искажения сигналов.
- Перед эксплуатацией провести калибровку модуля с использованием эталонных источников сигналов класса 0.01%, особенно критично для медицинских и микроэлектронных приложений.
- Избегать размещения модуля вблизи источников сильных электромагнитных полей (индукционных нагревателей, трансформаторов), даже при наличии защитных фильтров.
- При горячей замене убедиться в совместимости прошивки с контроллером и сервосистемами, чтобы избежать сбоев в микропрецизионных операциях.
- Контролировать температуру окружающей среды — при эксплуатации выше 50 °C использовать принудительную вентиляцию, чтобы сохранить точность сигналов.
