Описание
BECKHOFF EL4122 (ссылка на продукт: [вставьте ссылку]) — это специализированный модуль аналоговых выходов от компании Beckhoff, разработанный для системы EtherCAT, ориентированный на работу с сигналами для регулировки температуры и давления в промышленных процессах с повышенными требованиями к стабильности. BECKHOFF EL4122 сочетает в себе высокую точность сигналов и адаптированную электронику для работы с термостатами и давлениями, что делает его незаменимым в химической промышленности, энергетике и пищевом производстве.
Описание продукта
BECKHOFF EL4122 представляет собой модуль с 2 каналами аналоговых выходов, оптимизированными для генерации сигналов термостатического и давления регулирования (напряжные 0-10 В, ±10 В и токовые 4-20 мА). Благодаря продвинутым алгоритмам фильтрации BECKHOFF EL4122 обеспечивает плавные изменения сигналов, что критично для процессов, где резкие колебания параметров могут испортить продукцию (например, в варке сахара или синтезе химических соединений). BECKHOFF EL4122 легко интегрируется в сеть EtherCAT, поддерживает горячее замену и оснащен световыми индикаторами состояния каналов, что упрощает диагностику и обслуживание без остановки производства. Модуль также имеет встроенную защиту от перегрузок и электромагнитных помех, гарантируя стабильность в агрессивных условиях.
Параметры продукта
- Тип модуля: модуль аналоговых выходов для регулировки температуры и давления, совместимый с EtherCAT
- Количество каналов: 2 независимых выходов
- Типы сигналов: 0-10 В, ±10 В (напряжные), 4-20 мА (токовые, максимальный ток 20 мА)
- Разрешение: 16 бит (погрешность ±0.08% от диапазона сигнала)
- Время обновления: ≤8 мс (время изменения сигнала от команды до выполнения)
- Изоляция: электрическая изоляция каналов от шасси (500 В АС)
- Протокол связи: EtherCAT (CoE — CANopen over EtherCAT)
- Питание: 24 В ПЭ (ток потребления 110 мА + ток на выходах)
- Температурный диапазон эксплуатации: -25…60 °C
- Класс защиты: IP20 (внутреннее монтирование в шкаф)
- Габариты: 100 × 35 × 120 мм (длина × ширина × высота)
- Совместимость: контроллеры Beckhoff CX, CP, CX5, терморегуляторы, давления регулировщики, нагревательные элементы, клапаны для регулировки потоков
Преимущества и особенности
- Плавные сигналы: специальные фильтры в BECKHOFF EL4122 обеспечивают плавное изменение выходных параметров, что важно для температурных процессов с инертностью (например, нагрев больших металлических заготовок).
- Высокая точность: погрешность ±0.08% гарантирует стабильность регулировки, что критично для химических реакций, где температура должна поддерживаться с точностью до 0.1 °C.
- Интеграция с EtherCAT: синхронизация с другими модулями системы с микросекундной точностью позволяет использовать BECKHOFF EL4122 в комплексных системах, где регулировка температуры и давления должна быть согласована с другими процессами (например, подача сырья).
- Универсальность: поддержка как токовых, так и напряжных сигналов позволяет управлять различными типами регулируемых устройств (терморегуляторы, клапаны) без дополнительных адаптеров.
- Надежность: широкий температурный диапазон и защита от электромагнитных помех гарантируют работу в суровых условиях — от паровых котлов до холодных хранилищ.
Примеры применения в отраслях
- Химическая промышленность: регулировка температуры в реакторах синтеза через токовые сигналы 4-20 мА, где BECKHOFF EL4122 поддерживает стабильность режима для получения чистых продуктов.
- Электростанции: управление давлением в паровых трубопроводах с использованием напряжных сигналов 0-10 В, с модулем, обеспечивающим плавные корректировки для предотвращения гидравлических ударов.
- Пищевая промышленность: регулировка температуры пастеризации молока через сигналы 4-20 мА, где точность BECKHOFF EL4122 гарантирует соблюдение санитарных стандартов и сохранение полезных свойств продукта.
- Металлургия: контроль температуры в отпусковых печах для термической обработки стали, с плавными изменениями нагрева через модуль, чтобы избежать деформаций металла.
Сравнение с конкурентами
По сравнению с аналоговыми модулями для регулировки от Siemens (ET 200SP AO) и ABB (EL4020), BECKHOFF EL4122 выделяется лучшей плавностью сигналов и более высокой точностью (±0.08% против ±0.1%), что делает его предпочтительным для процессов с инертными нагрузками. Также он предлагает лучшую интеграцию в EtherCAT, что важно для систем на базе Beckhoff.
Рекомендации по выбору
BECKHOFF EL4122 рекомендуется для проектов на базе EtherCAT, где требуется стабильная регулировка температуры или давления (химия, энергетика, пищевая промышленность). Оптимально он подходит для систем с до 2 регулируемых параметров. Если требуется больше каналов, можно использовать несколько модулей или рассмотреть модели серии EL4120 с 4 выходами.
Меры предосторожности
- Монтаж BECKHOFF EL4122 выполнять в электрошкафах с достаточной вентиляцией, особенно при работе с максимальными токовыми нагрузками (20 мА на канал), чтобы избежать перегрева.
- Кабели для соединения с регулируемыми устройствами должны быть экранированы и отделены от силовых кабелей, чтобы минимизировать электромагнитные помехи, искажающие сигналы.
- Перед эксплуатацией провести калибровку модуля с использованием эталонных приборов, особенно важно для систем с требованиями к точности до 0.1 °C или 0.1 бар.
- При горячей замене убедиться в совместимости прошивки с контроллером, чтобы избежать резких изменений сигналов и нарушения технологического процесса.
- Регулярно проверять состояние индикаторов и соединений, особенно в условиях высокой влажности (например, в пищевой промышленности), чтобы своевременно выявить контактные неисправности

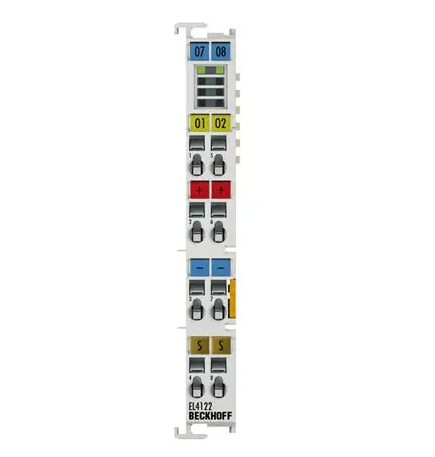

EL4122
