Описание
Bentley 3500/25-02-GCN — Модуль коммуникации для системы мониторинга состояния промышленного оборудования
Bentley 3500/25-02-GCN — это ключевой коммуникационный модуль от Bentley (ранее Bently Nevada), разработанный для интеграции системы мониторинга 3500 с верхними уровнями автоматизации (DCS, SCADA, PLC). Как мост между датчиками мониторинга и управляющими системами, Bentley 3500/25-02-GCN обеспечивает безопасную и высокоскоростную передачу данных о состоянии вращательного оборудования, становясь неотъемлемым компонентом систем предиктивного обслуживания в критических промышленных средах. В данной статье рассматриваются все аспекты продукта: описание, технические параметры, преимущества, примеры применения, сравнение с конкурентами и рекомендации по выбору Bentley 3500/25-02-GCN.
Описание продукта
Bentley 3500/25-02-GCN относится к линейке модулей коммуникации системы мониторинга Bentley 3500, специализирующейся на контроле состояния турбин, компрессоров, генераторов и других вращательных агрегатов. Модуль Bentley 3500/25-02-GCN обеспечивает двустороннюю передачу данных между шасси 3500 (с подключенными датчиками вибрации, положения, температуры) и внешними системами через протокол Ethernet/IP и другие промышленные стандарты.
Bentley 3500/25-02-GCN поддерживает передачу реальных данных (вибрация, осевое смещение, температура подшипников), аварийных сигналов и диагностической информации в режиме реального времени, позволяя операторам и инженерам контролировать состояние оборудования удаленно. Модуль оснащен двойной коммуникационной шиной для обеспечения отказоустойчивости — при сбое одного канала передача данных продолжается через резервный, минимизируя риск потери критической информации. Особенно ценится Bentley 3500/25-02-GCN за полную совместимость с другими модулями системы 3500 и оборудованием ведущих брендов (Siemens, ABB, GE, Emerson), а также за поддержку безопасных протоколов передачи данных.

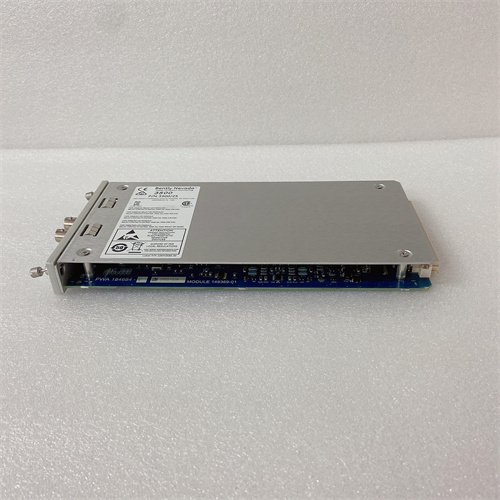

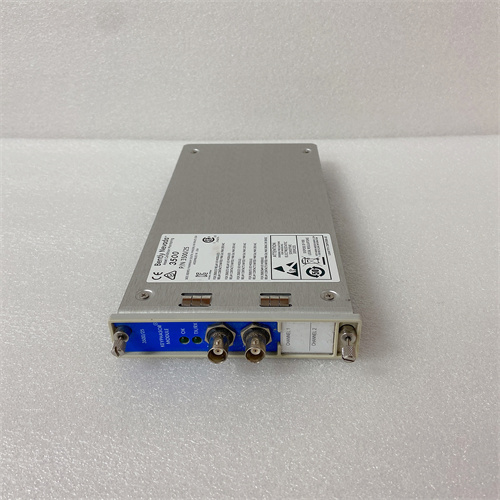

Bentley 3500/25-02-GCN выполнен в компактном корпусе для монтажа в шасси 3500, имеет защиту IP20 и прошел сертификацию по международным стандартам IEC, UL, CE, подтверждая его соответствие требованиям промышленной безопасности и качества. Модуль способен работать в широком диапазоне температур (0…+65 °C), адаптируясь к условиям электростанций, нефтегазовых платформ и химических заводов. Важно отметить, что Bentley 3500/25-02-GCN часто используется в составе отказоустойчивых систем — его дублированная архитектура и встроенные функции самодиагностики гарантируют непрерывность коммуникации даже при технических проблемах с одним из каналов.
Bentley 3500/25-02-GCN упрощает интеграцию системы 3500 в существующие автоматизированные комплексы без необходимости замены или переконфигурирования существующих датчиков и контроллеров. Благодаря интуитивно понятному программному обеспечению Bentley System 1, модуль легко настраивается под конкретные требования проекта, поддерживая передачу как стандартных, так и кастомных наборов данных.
Технические параметры
| Параметр | Характеристика |
|---|---|
| Бренд и модель | Bentley 3500/25-02-GCN |
| Тип модуля | Коммуникационный модуль для системы мониторинга Bentley 3500 |
| Основное назначение | Передача данных между системой 3500 и DCS/SCADA/PLC |
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP, TCP/IP, UDP, FTP (для логирования) |
| Коммуникационные интерфейсы | 2 порта Ethernet (10/100 Мбит/с, RJ45), шассиная шина 3500 |
| Скорость передачи данных | До 100 Мбит/с |
| Количество поддерживаемых шасси 3500 | До 4 шасси (по одной шине на каждое) |
| Тип передачи данных | Двусторонняя (отправка/прием команд и данных) |
| Поддерживаемые типы данных | Реальные параметры, аварийные сигналы, диагностика, исторические данные |
| Функции отказоустойчивости | Дублированная коммуникационная шина, автоматическое переключение на резервный канал |
| ПО для конфигурации | Bentley System 1, 3500 Configuration Software |
| Рабочая температура | 0…+65 °C (32…+149 °F) |
| Относительная влажность | 5…95% (без конденсации) |
| Уровень защиты | IP20 (при монтаже в шасси 3500) |
| Габаритные размеры (Ш×В×Г) | 160×100×220 мм (совместимо с шасси 3500) |
| Вес | Около 0,8 кг |
| Сертификации | IEC 61010-1, UL 61010-1, CE, FCC |
Преимущества и особенности
- Многовалютная поддержка протоколов: Поддержка Ethernet/IP, Modbus TCP и других стандартов делает Bentley 3500/25-02-GCN универсальным для интеграции с системами любых брендов (Siemens PCS 7, ABB 800xA, Emerson DeltaV).
- Отказоустойчивость: Дублированная коммуникационная шина и автоматическое переключение на резервный канал гарантируют непрерывность передачи данных, критически важную для высокорисковых приложений.
- Высокоскоростная передача: Скорость до 100 Мбит/с обеспечивает доставку реальных данных и аварийных сигналов в режиме реального времени, не допуская задержек в реакции на аномалии.
- Легкая интеграция: Полная совместимость с системой мониторинга Bentley 3500 и интуитивное ПО конфигурации упрощают внедрение, сокращая время настройки и инженерные расходы.
- Расширенная диагностика: Модуль самодиагностирует состояние коммуникационных каналов и подключений, передавая алерты об ошибках в систему мониторинга — это позволяет быстро устранять проблемы и избегать потери данных.
- Безопасность передачи: Поддержка шифрования данных и авторизации доступа защищает информацию о состоянии оборудования от несанкционированного доступа и искажений.
- Компактность и совместимость: Размеры, адаптированные под шасси 3500, экономят пространство, а совместимость с существующими датчиками Bentley не требует замены существующего оборудования.
Примеры применения в отраслях
- Энергетика: В атомной электростанции Bentley 3500/25-02-GCN интегрирует систему мониторинга 3500 (с датчиками на турбинах и генераторах) с DCS Siemens PCS 7. Модуль передаёт данные о вибрации валов и температуре подшипников в реальном времени, позволяя операторам отслеживать состояние критического оборудования и активировать аварийные процедуры при необходимости.
- Нефтегазовая промышленность: На морской добычной платформе Bentley 3500/25-02-GCN соединяет шасси 3500 (с датчиками на компрессорах и насосах) с SCADA-системой. Двусторонняя передача данных позволяет инженерам на берегу регулировать параметры мониторинга и получать уведомления об аномалиях, избегая поездок на платформу для рутинного контроля.
- Химическая промышленность: В химическом заводе Bentley 3500/25-02-GCN интегрирует систему 3500 с DCS ABB 800xA, передавая данные о состоянии агрегатов смешивания и реакторов. Модуль обеспечивает безопасную передачу аварийных сигналов — при превышении пороговых значений вибрации система автоматически останавливает оборудование, предотвращая утечки опасных химикатов.
- Металлургия: В сталелитейном заводе модуль используется для связи между шасси 3500 (мониторинг прокатных станков) и PLC Siemens S7-1500. Bentley 3500/25-02-GCN передает данные о износе валов и вибрации, позволяя планировать техническое обслуживание в периоды низкой нагрузки, снижая простои.
Сравнение с конкурентами
| Параметр | Bentley 3500/25-02-GCN | Конкурент 1 (Siemens 7KM9300-0AE01-0AA0) | Конкурент 2 (Emerson 1756-ENBT) |
|---|---|---|---|
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP, TCP/IP, UDP, FTP | Profinet, Modbus TCP, Ethernet/IP | Ethernet/IP, Modbus TCP |
| Скорость передачи | До 100 Мбит/с | До 100 Мбит/с | До 100 Мбит/с |
| Отказоустойчивость | Дублированная шина, автоматическое переключение | Ограниченная (требует дополнительного модуля) | Ограниченная (требует дополнительного модуля) |
| Совместимость с системами мониторинга | Полная с Bentley 3500 | Ограниченная с сторонними системами | Ограниченная с сторонними системами |
| Функции диагностики | Расширенные (состояние каналов, подключений) | Базовые (только наличие связи) | Базовые (только наличие связи) |
| Рабочая температура | 0…+65 °C | 0…+60 °C | 0…+60 °C |
| Сертификации | IEC, UL, CE, FCC | IEC, CE, UL | IEC, CE, UL |
| Стоимость | Средне-высокая | Средняя | Средне-высокая |
Сравнение показывает, что Bentley 3500/25-02-GCN имеет преимущества в отказоустойчивости (дублированная шина), расширенной диагностике и полной совместимости с системой мониторинга Bentley 3500. Эти характеристики делают его предпочтительным выбором для проектов, где критична непрерывность передачи данных о состоянии оборудования.
Рекомендации по выбору и предостережениям
- Проверьте совместимость с системами: Убедитесь, что протоколы Bentley 3500/25-02-GCN (Ethernet/IP, Modbus TCP) соответствуют требованиям вашей DCS/SCADA/PLC. Для специфических протоколов рекомендуется предварительно проверить совместимость через службу поддержки Bentley.
- Оцените потребности в отказоустойчивости: Если ваше оборудование относится к критическому (турбины, генераторы), модуль с дублированной коммуникационной шиной Bentley 3500/25-02-GCN является оптимальным выбором. Для менее важных систем можно рассмотреть модули без резервирования.
- Учтите условия эксплуатации: Модуль работает в диапазоне 0…+65 °C — при установке в тепловые помещения (выше 65 °C) обеспечьте дополнительное охлаждение или выбирайте специализированные модификации.
- Следуйте правилам монтажа: Монтируйте Bentley 3500/25-02-GCN только в шасси Bentley 3500, используя оригинальные крепежные элементы. Обеспечьте правильное подключение к сети Ethernet и шассиной шине, следуя схемам из руководства пользователя.
- Настройте безопасность: Настройте шифрование данных и права доступа через ПО Bentley System 1, чтобы защитить коммуникацию от несанкционированного вмешательства. Регулярно обновляйте прошивку модуля через официальный портал.
- Регулярная диагностика: Периодически проверяйте состояние коммуникационных каналов через систему мониторинга — это позволит своевременно выявить проблемы с подключением и избежать потери данных.
- Покупка у авторизованных дилеров: Для гарантии качества и получения официальной поддержки покупайте Bentley 3500/25-02-GCN только через авторизованных дилеров Bentley, избегайте подделок и неоригинальных продуктов.
Bentley 3500/25-02-GCN — это надежный и функциональный коммуникационный модуль, который обеспечивает безупречную интеграцию системы мониторинга Bentley 3500 с управляющими системами. Его отказоустойчивость, высокая скорость передачи и универсальная совместимость делают его ключевым компонентом систем предиктивного обслуживания, помогая предприятиям снизить простои и продлить срок службы критического оборудования. Ссылка на продукт: Bentley 3500/25-02-GCN
