Описание

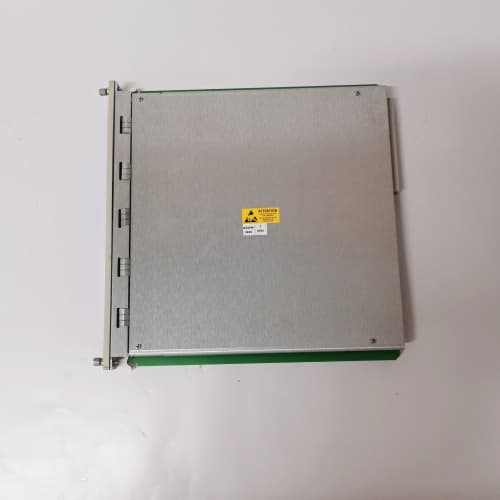

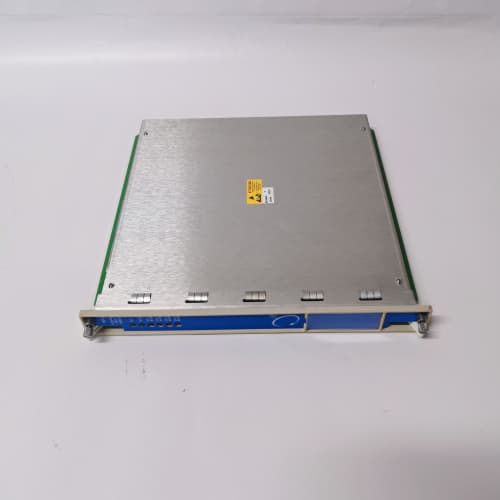

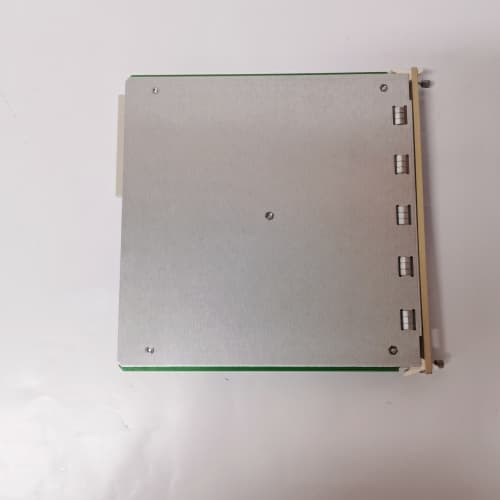

Bentley 3500/32-12-GCN — Модуль защиты и мониторинга вращательных механизмов для системы Bently 3500
Bentley 3500/32-12-GCN — многофункциональный модуль защиты и мониторинга, разработанный компанией Bentley Nevada (часть Siemens) — глобальным лидером в области диагностики промышленного оборудования. Специально предназначен для интеграции в систему мониторинга Bently 3500, Bentley 3500/32-12-GCN обеспечивает реальное время контроль критических параметров вращательных механизмов и автоматическое триггерирование защитных действий при превышении пороговых значений, становясь неотъемлемым компонентом для энергетической, нефтегазовой, металлургической и судостроительной отраслей.
Описание продукта
Bentley 3500/32-12-GCN — ключевой модуль защиты из линейки Bently 3500, сочетающий в себе функции мониторинга и защиты в одном устройстве. Продукт Bentley 3500/32-12-GCN отличается продуманной архитектурой с 8 независимыми каналами, каждый из которых способен обрабатывать сигналы от проксимитных сенсоров, вибрационных датчиков и датчиков скорости Bently Nevada.
Bentley 3500/32-12-GCN оснащен высокопроизводительным цифровым сигнальным процессором (DSP), обеспечивающим обработку сигналов с разрешением 24 бита и частотой дискретизации до 64 кГц — это гарантирует точное измерение параметров (зазор, вибрация, скорость, ускорение) и быструю реакцию на аномалии. Модуль поддерживает конфигурацию трех уровней защиты (Предупреждение, Требование остановки, Экстренная остановка) с настраиваемыми пороговыми значениями, а также выходные сигналы для управления исполнительными механизмами (релевыми выходами) и передачи данных в коммуникационный модуль Bently 3500/22.
Особенно ценна функция расширенной диагностики Bentley 3500/32-12-GCN — модуль автоматически отслеживает состояние каждого канала, качество сигнала от сенсоров и собственный технический статус, передавая детальные алерты в ПО Bentley Nevada System 1. Модуль поддерживает конфигурацию через программное обеспечение Bently 3500 Rack Configuration Software, позволяя операторам адаптировать параметры защиты под конкретные типы механизмов (турбины, компрессоры, электродвигатели).
Конструкция Bentley 3500/32-12-GCN оптимизирована для промышленных условий: металлический корпус с классом защиты IP20, широкий диапазон рабочих температур (-40 °C до +70 °C) и устойчивость к электромагнитным помехам (соответствие стандартам EN 61000-6-2/6-4). Модуль монтируется в шкаф системы Bently 3500, поддерживает горячую замену (hot swapping) и интегрируется с другими модулями серии 3500 (коммуникационные, питательные), образуя полностью автономную систему защиты и мониторинга.
Технические параметры
- Бренд: Bentley Nevada (Siemens)
- Модель: Bentley 3500/32-12-GCN
- Тип устройства: Модуль защиты и мониторинга для системы Bently 3500
- Количество каналов: 8 независимых каналов обработки и защиты
- Поддерживаемые сенсоры:
- Проксимитные сенсоры: Bentley 3301, 3300 XL
- Вибрационные сенсоры: Акселерометры, датчики скорости/смещения
- Датчики скорости: Из индуктивных, оптических типов
- Обрабатываемые параметры:
- Зазор: 0–20 мм (в зависимости от сенсора)
- Вибрация: Ускорение (0–50 g), скорость (0–250 мм/с), смещение (0–500 мкм)
- Скорость вращения: 0–10 000 об/мин
- Разрешение ADC: 24 бит
- Частота дискретизации: До 64 кГц
- Уровни защиты: 3 настраиваемых уровня (Предупреждение, Требование остановки, Экстренная остановка)
- Выходные сигналы: 8 релевых выходов (NO/NC, конфигурируемые), сигналы для коммуникационного модуля
- Коммуникация с системой 3500: Внутренняя шнабжение данных (背板 bus)
- Диагностика: Канальная диагностика, диагностика сенсоров, самодиагностика модуля
- Питание: 24 ВДС (от модуля питания Bently 3500/15), потребление ≤28 Вт
- Рабочая температура: -40 °C до +70 °C
- Хранилище температура: -55 °C до +85 °C
- Класс защиты: IP20
- Корпус: Металлический (сталь 304)
- Тип монтажа: Модульное монтирование в шкаф Bently 3500
- Размеры (Д×Ш×В): 160 мм × 100 мм × 220 мм
- Вес: Примерно 1.3 кг
- Совместимость: Система мониторинга Bently 3500, ПО Bentley Nevada System 1, коммуникационные модули 3500/22
- Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, GOST Р, RoHS
Преимущества и особенности
- Многофункциональность: Комбинация мониторинга и защиты в одном модуле, экономия пространства в шкафу.
- Высокая точность: 24-битное разрешение и частота дискретизации до 64 кГц для детального контроля.
- Гибкая конфигурация: 3 уровни защиты с настраиваемыми порогами, адаптация под разные механизмы.
- Расширенная диагностика: Контроль состояния каналов, сенсоров и модуля, раннее выявление неисправностей.
- Горячая замена: Замена модуля без остановки системы, минимизация простоя.
- Надежность: Широкий диапазон температур и защита от ЭМП, работа в экстремальных условиях.
- Интеграбельность: Полная совместимость с системой Bently 3500 и специализированным ПО.
Области применения и примеры использования
- Энергетика: На гидроэлектростанции Bentley 3500/32-12-GCN защищает турбины и генераторы. Модуль обрабатывал сигналы от проксимитных сенсоров зазора и вибрационных датчиков, триггерировал предупреждение при превышении вибраций на 30% выше нормы и автоматически остановил турбину при критическом износе подшипника, предотвращая разрушение оборудования.
- Нефтегазовая промышленность: На газоперекачивающем комплексе Bentley 3500/32-12-GCN используется для защиты компрессоров. Модуль контролировал скорость вращения и смещение валов, передавая данные в коммуникационный модуль 3500/22 и сигнализируя операторам о снижении скорости ниже допустимого уровня. Защитные функции предотвратили аварийное остановку трубопровода.
- Металлургическая промышленность: В сталелитейном заводе Bentley 3500/32-12-GCN мониторит рольганги на линии прокатки. Модуль обрабатывал сигналы от датчиков скорости и вибрации, адаптируя пороговые значения под разные режимы прокатки. Расширенная диагностика обнаружила обрыв кабеля сенсора, позволяя операторам устранить проблему до возникновения сбоев.
- Судостроение: На морском танкере Bentley 3500/32-12-GCN защищаетmarinedвигатель и шпиндельную группу. Модуль выдержал сильные вибрации и перепады температур, контролировал скорость вращения и смещение вала, передавая данные в центральную систему корабля. Надежность модуля обеспечила безопасность плавания в штормовых условиях.
Сравнение с конкурентами
| Параметр | Bentley 3500/32-12-GCN | Конкурентный продукт (Модуль защиты вращательных механизмов) | Преимущество Bentley |
|---|---|---|---|
| Количество каналов | 8 | 4 | Поддержка более многочисленных сенсоров и механизмов |
| Разрешение ADC | 24 бит | 16 бит | Высокая точность измерений для критических приложений |
| Уровни защиты | 3 настраиваемых | 2 фиксированных | Гибкость в адаптации под разные сценарии защиты |
| Диагностика | Канальная + сенсоры + самодиагностика | Только канальная | Раннее выявление всех типов неисправностей |
| Горячая замена | Да | Нет | Минимизация времени простоя при обслуживании |
| Рабочая температура | -40 °C до +70 °C | -20 °C до +60 °C | Устойчивость в экстремальных условиях |
| Совместимость | Система Bently 3500 + ПО System 1 | Только общие DCS/SCADA | Легкая интеграция в специализированные системы |
Рекомендации по выбору и мерам предосторожности
Рекомендации по выбору
Выбирайте Bentley 3500/32-12-GCN, если вам нужен модуль для: 1) Защиты и мониторинга критических вращательных механизмов (турбины, компрессоры, двигатели); 2) Интеграции в систему Bently 3500; 3) Требований к гибкой конфигурации защиты и расширенной диагностике; 4) Работы в экстремальных промышленных условиях. При выборе учитывайте количество каналов (8), тип сенсоров и требуемые уровни защиты.
Меры предосторожности
- При установке Bentley 3500/32-12-GCN используйте только оригинальные сенсоры и кабели Bentley Nevada. Обеспечьте надежную заземлку шкафа Bently 3500 для снижения влияния электромагнитных помех.
- Перед запуском калибруйте модуль с использованием сертифицированных эталонов и ПО Bently 3500 Rack Configuration Software. Настройте пороговые значения защиты в соответствии с техническими требованиями к мониторируемому механизму.
- Не превышайте допустимые пределы питания (24 ВДС ±10%) и температуры эксплуатации. Монтируйте шкаф с модулем в хорошо проветренном месте, избегайте попадания пыли и влаги.
- Регулярно обновляйте прошивку модуля через официальные каналы Bentley Nevada, чтобы исправить уязвимости и улучшить функциональность.
- При обнаружении сигналов защиты или диагностических алармов остановите мониторируемый механизм (при критических ситуациях) и проверьте сенсоры, кабели и модуль. В случае необходимости обратитесь к авторизованному сервису Bentley Nevada.
Обслуживание
- Плановое обслуживание: Проводите осмотр модуля каждые 6 месяцев: проверяйте состояние разъемов и кабелей, очищайте шкаф от пыли, проверяйте индикаторы состояния каналов.
- Калибровка: Каждый год калибруйте модуль с использованием сертифицированных измерительных инструментов. Калибровку рекомендуется проводить специалистами сервисного центра Bentley Nevada.
- Конфигурация: Сохраняйте резервные копии конфигурации модуля после настройки и изменений. Это позволит быстро восстановить работу в случае замены модуля.
- Диагностика: Используйте ПО Bentley Nevada System 1 для анализа данных модуля Bentley 3500/32-12-GCN и выявления ранних признаков деградации механизмов. Регулярно проверяйте логи диагностики.
- Запасные части: Для критических механизмов рекомендуется хранить запасной модуль Bentley 3500/32-12-GCN, чтобы минимизировать время простоя в случае поломки основного устройства.
Bentley 3500/32-12-GCN — надежный и функциональный модуль защиты и мониторинга, который становится ядром системы безопасности для вращательных механизмов. Благодаря своей точности, гибкости и расширенной диагностике, модуль помогает предотвращать дорогостоящие аварии, продлевать срок службы оборудования и обеспечивать безопасность промышленных процессов.
- 3500/32-12-GCN
