Описание

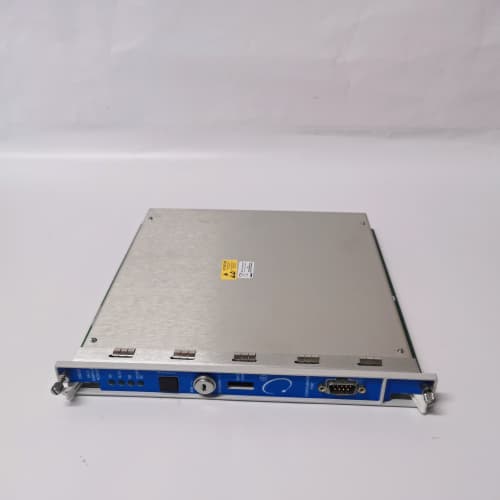

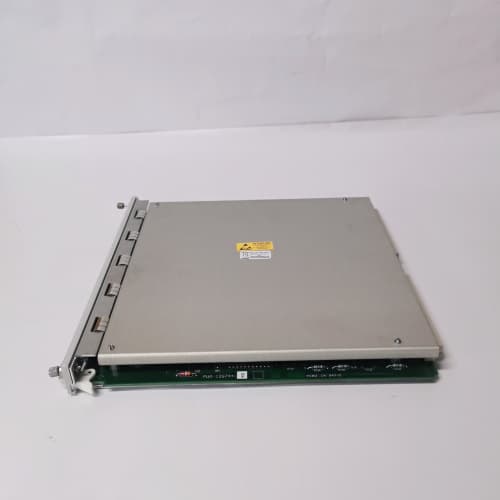

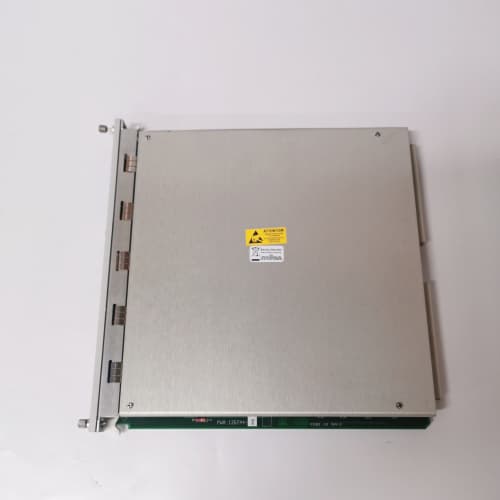

Bentley 3500/33-03-GCN — Модуль мониторинга вибрации и позиции для системы Bentley 3500
Bentley 3500/33-03-GCN — это специализированный аналоговый входной модуль от Bentley (ранее Bently Nevada), разработанный для интеграции в систему мониторинга состояния 3500 и контроля критических параметров вращательного оборудования. Как ключевой компонент для сбора данных от датчиков, Bentley 3500/33-03-GCN сочетает в себе высокую точность обработки сигналов, расширенную защищённость и надежность, становясь неотъемлемым элементом систем предиктивного обслуживания в энергетике, нефтегазовой и тяжелой промышленности. В данной статье рассматриваются все аспекты продукта: описание, технические параметры, преимущества, примеры применения, сравнение с конкурентами и рекомендации по выбору Bentley 3500/33-03-GCN.
Описание продукта
Bentley 3500/33-03-GCN относится к линейке аналоговых входных модулей системы мониторинга Bentley 3500, предназначенной для контроля турбин, компрессоров, генераторов и других вращательных агрегатов. Модуль Bentley 3500/33-03-GCN принимает аналоговые сигналы (±5 В, 4–20 мА) от индуктивных датчиков вибрации, положения, температурных датчиков и других устройств, обрабатывает их с высокой точностью и передает данные в шасси 3500 для дальнейшего анализа и отображения.
Bentley 3500/33-03-GCN оснащен 8 независимыми аналоговыми входами, что позволяет подключить несколько датчиков одновременно, оптимизируя использование пространства в шасси и снижая затраты на оборудование. Модуль поддерживает как стандартные, так и кастомные пороговые значения для генерации аварийных сигналов — при превышении критических параметров он мгновенно передает команду на остановку оборудования или оповещение операторов, предотвращая катастрофические отказы. Особенно ценится Bentley 3500/33-03-GCN за полную совместимость с датчиками Bentley (например, 330106, 330130) и сторонними брендами, а также за встроенные функции самодиагностики, которые контролируют состояние входов, цепи питания и связи с шасси.
Bentley 3500/33-03-GCN выполнен в компактном корпусе для монтажа в шасси 3500, имеет защиту IP20 и прошел сертификацию по международным стандартам IEC, UL, CE, подтверждая его соответствие требованиям промышленной безопасности и качества. Модуль способен работать в широком диапазоне температур (0…+65 °C), адаптируясь к условиям электростанций, нефтегазовых платформ и химических заводов. Важно отметить, что Bentley 3500/33-03-GCN часто используется в отказоустойчивых конфигурациях — его дублированная архитектура (при установке двух модулей) гарантирует непрерывность сбора данных даже при сбое одного устройства. Bentley 3500/33-03-GCN упрощает конфигурацию через программное обеспечение Bentley System 1, позволяя инженерам настраивать параметры входов, пороговые значения и тип сигналов в несколько кликов.
Технические параметры
| Параметр | Характеристика |
|---|---|
| Бренд и модель | Bentley 3500/33-03-GCN |
| Тип модуля | Аналоговый входной модуль для системы мониторинга Bentley 3500 |
| Основное назначение | Сбор, обработка аналоговых сигналов от датчиков и передача в шасси 3500 |
| Количество входов | 8 независимых аналоговых входов |
| Типы принимаемых сигналов | ±5 В, ±10 В, 4–20 мА (настраиваемые для каждого входа) |
| Диапазон измерений (по сигналу 4–20 мА) | 0…100 % (соответствует параметрам датчика) |
| Точность обработки сигнала | ±0.1% от полного диапазона |
| Частота выборки данных | До 10 000 выборок/сек на вход |
| Функции защиты | Защита от перегрузки входов, короткого замыкания, электромагнитных помех |
| Функции самодиагностики | Контроль состояния входов, питания, связи с шасси 3500 |
| ПО для конфигурации | Bentley System 1, 3500 Configuration Software |
| Совместимость с датчиками | Bentley 3301 серия, сторонние датчики с аналоговым выходом (±5 В, 4–20 мА) |
| Рабочая температура | 0…+65 °C (32…+149 °F) |
| Относительная влажность | 5…95% (без конденсации) |
| Уровень защиты | IP20 (при монтаже в шасси 3500) |
| Габаритные размеры (Ш×В×Г) | 160×100×220 мм (совместимо с шасси 3500) |
| Вес | Около 0.7 кг |
| Сертификации | IEC 61010-1, UL 61010-1, CE, FCC |
Преимущества и особенности
- Многочисленные независимые входы: 8 аналоговых входов позволяют Bentley 3500/33-03-GCN подключать несколько датчиков одновременно, оптимизируя использование шасси 3500 и снижая капитальные затраты.
- Высокая точность обработки: Точность ±0.1% от полного диапазона гарантирует достоверность данных о состоянии оборудования, что критично для раннего выявления дефектов.
- Гибкая настройка сигналов: Поддержка различных типов аналоговых сигналов (±5 В, ±10 В, 4–20 мА) делает модуль совместимым с большинством индустриальных датчиков, без необходимости дополнительных адаптеров.
- Расширенная защита и самодиагностика: Защита от перегрузки и короткого замыкания, а также встроенные функции самодиагностики минимизируют риск выхода модуля из строя и потерю данных.
- Отказоустойчивость: Возможность дублирования модулей в шасси 3500 обеспечивает непрерывность сбора данных для критического оборудования, снижая простои.
- Легкая конфигурация: Интуитивно понятное ПО Bentley System 1 упрощает настройку параметров, сокращая время настройки и инженерные расходы.
- Полная совместимость: Совместимость с системой мониторинга Bentley 3500 и датчиками ведущих брендов расширяет возможности применения и интеграции в существующие автоматизированные комплексы.
Примеры применения в отраслях
- Энергетика: В тепловой электростанции Bentley 3500/33-03-GCN интегрирован в шасси 3500 для сбора данных от датчиков вибрации и температуры подшипников турбины. Модуль обрабатывает сигналы от 8 датчиков (4 на каждой турбине), передает данные в DCS и генерирует аварийные сигналы при превышении пороговых значений, предотвращая перегрев и разрушение подшипников.
- Нефтегазовая промышленность: На нефтеперерабатывающем заводе Bentley 3500/33-03-GCN используется для мониторинга компрессоров и насосов. Модуль принимает сигналы от датчиков осевого смещения и вибрации (тип 4–20 мА), обрабатывает их и передает в SCADA-систему. Дублированная конфигурация модулей гарантирует непрерывность мониторинга даже при технических проблемах с одним из устройств.
- Химическая промышленность: В химическом заводе Bentley 3500/33-03-GCN собирает данные от температурных датчиков и датчиков уровня в реакторах. Модуль поддерживает сигналы ±5 В от температурных датчиков и 4–20 мА от уровнемеров, передавая обработанные данные в DCS ABB 800xA для контроля технологических процессов.
- Металлургия: В сталелитейном заводе модуль используется для мониторинга прокатных станков. Bentley 3500/33-03-GCN принимает сигналы от датчиков вибрации валов (сигнал ±10 В) и передает данные в PLC Siemens S7-1500, позволяя инженерам отслеживать износ валов и планировать обслуживание в периоды низкой нагрузки.
Сравнение с конкурентами
| Параметр | Bentley 3500/33-03-GCN | Конкурент 1 (Siemens 7KF02) | Конкурент 2 (Emerson 1756-IF8H) |
|---|---|---|---|
| Количество входов | 8 | 8 | 8 |
| Типы поддерживаемых сигналов | ±5 В, ±10 В, 4–20 мА | ±5 В, 4–20 мА | ±5 В, ±10 В, 4–20 мА |
| Точность обработки | ±0.1% | ±0.2% | ±0.15% |
| Функции самодиагностики | Расширенные (состояние входов, питания) | Базовые (только наличие связи) | Средние (состояние входов) |
| Отказоустойчивость | Поддержка дублирования | Требует дополнительного модуля | Требует дополнительного модуля |
| Совместимость с системами | Полная с Bentley 3500 | Совместима с Siemens SIMATIC | Совместима с Emerson ControlLogix |
| Рабочая температура | 0…+65 °C | 0…+60 °C | 0…+60 °C |
| Сертификации | IEC, UL, CE, FCC | IEC, CE, UL | IEC, CE, UL |
| Стоимость | Средне-высокая | Средняя | Средне-высокая |
Сравнение показывает, что Bentley 3500/33-03-GCN превосходит конкурентов по точности обработки сигналов, расширенным функциям самодиагностики и встроенной поддержке отказоустойчивости (дублирования). Эти характеристики делают его предпочтительным выбором для проектов, где критична достоверность данных и непрерывность мониторинга.
Рекомендации по выбору и предостережениям
- Определите количество и тип датчиков: Убедитесь, что количество входов (8) и поддерживаемые типы сигналов Bentley 3500/33-03-GCN соответствуют требованиям вашего проекта. Для более чем 8 датчиков рекомендуется установка дополнительных модулей.
- Проверьте совместимость с шасси: Модуль предназначен только для системы мониторинга Bentley 3500 — убедитесь, что ваше шасси поддерживает данную модель модуля (проверьте версию прошивки шасси).
- Учтите условия эксплуатации: Модуль работает в диапазоне 0…+65 °C — при установке в помещениях с температурой выше 65 °C обеспечьте дополнительное охлаждение шасси.
- Следуйте правилам монтажа: Монтируйте Bentley 3500/33-03-GCN только в шасси Bentley 3500, используя оригинальные крепежные элементы. Обеспечьте правильное подключение датчиков и питания, следуя схемам из руководства пользователя.
- Настройте параметры под датчики: Через ПО Bentley System 1 настройте тип сигнала (±5 В, 4–20 мА) и пороговые значения для каждого входа, соответствующие спецификациям подключенных датчиков.
- Регулярная проверка и обновление: Периодически проверяйте состояние модуля через функцию самодиагностики, обновляйте прошивку через официальный портал Bentley, чтобы получить новые функции и исправления ошибок.
- Покупка у авторизованных дилеров: Для гарантии качества и получения официальной поддержки покупайте Bentley 3500/33-03-GCN только через авторизованных дилеров Bentley, избегайте подделок и неоригинальных продуктов.
Bentley 3500/33-03-GCN — это надежный и высокоточный аналоговый входной модуль, который идеально подходит для сбора данных от индустриальных датчиков в системе мониторинга Bentley 3500. Его гибкая настройка, расширенная защита и отказоустойчивость делают его ключевым компонентом систем предиктивного обслуживания, помогая предприятиям снизить риски отказов и оптимизировать эксплуатацию критического оборудования. Ссылка на продукт: Bentley 3500/33-03-GCN
