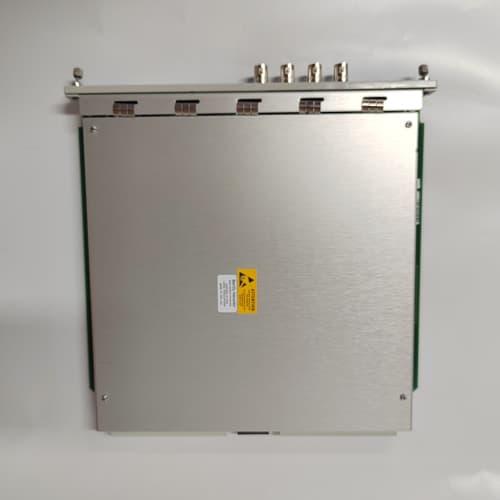

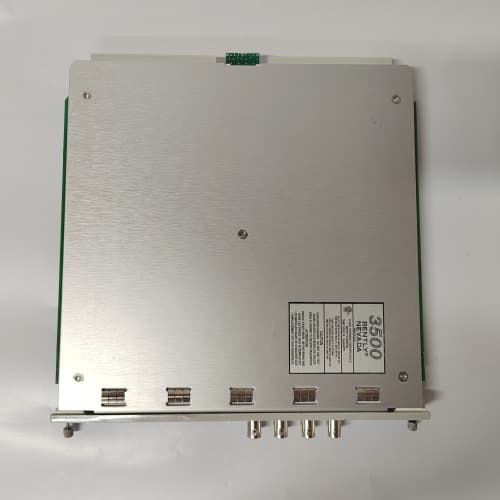

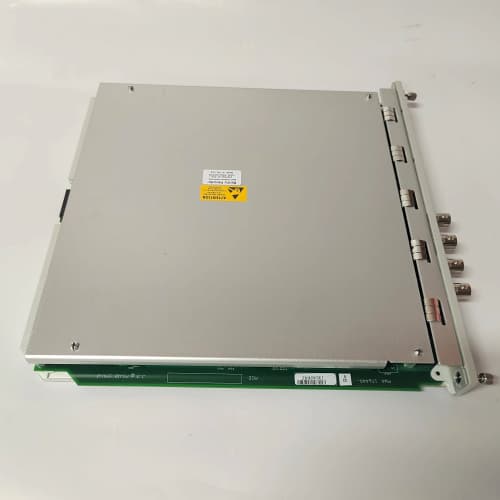

Bentley 3500/50-03-GCN — Модуль питания для системы мониторинга Bently 3500
Bentley 3500/50-03-GCN — надёжный модуль питания, разработанный компанией Bentley Nevada (часть Siemens) — глобальным лидером в области диагностики и защиты промышленного оборудования. Специально предназначен для обеспечения стабильного питания всех модулей системы мониторинга Bently 3500, Bentley 3500/50-03-GCN сочетает в себе высокую эффективность, режим резервирования и расширенную диагностику, становясь критическим компонентом для энергетической, нефтегазовой, металлургической и судостроительной отраслей.
Описание продукта
Bentley 3500/50-03-GCN — ключевой модуль питания из линейки Bently 3500, предназначенный для преобразования входного альтернативного тока в постоянный ток, требуемый для работы модулей обработки сигналов, коммуникации и защиты системы. Продукт Bentley 3500/50-03-GCN отличается двойной избыточной архитектурой (2oo2), что гарантирует непрерывность питания даже при сбое одного из каналов.
Bentley 3500/50-03-GCN оснащен высокоэффективным блоком преобразования энергии с коэффициентом эффективности до 92%, что минимизирует потери энергии и тепловыделение. Модуль принимает входное напряжение 110/220 ВАС (50/60 Гц) и выдает стабильное выходное напряжение 24 ВДС с максимальной мощностью 50 Вт, обеспечивая питание до 16 модулей в шкафу Bently 3500 (в том числе модули 3500/32, 3500/22, 3500/42).
Особенно ценна функция автоматического резервирования Bentley 3500/50-03-GCN — при установке двух модулей они работают в режиме 1:1 резервирования, с автоматическим переключением на резервный канал при сбое основного (время переключения ≤5 мс). Модуль поддерживает подключение внешнего батарейного резервуара (12 В, 7 А·ч), который автоматически активируется при отключении основного питания, обеспечивая дополнительное время работы системы для сохранения данных и безопасного остановки оборудования.
Конструкция Bentley 3500/50-03-GCN оптимизирована для промышленных условий: металлический корпус с классом защиты IP20, широкий диапазон рабочих температур (-40 °C до +70 °C) и устойчивость к электромагнитным помехам (соответствие стандартам EN 61000-6-2/6-4). Модуль монтируется в шкаф Bently 3500, поддерживает горячую замену (hot swapping) и оснащен встроенной системой диагностики — отслеживает входное/выходное напряжение, ток, температуру и состояние каналов, передавая алерты в ПО Bentley Nevada System 1. Легкая интеграция через внутреннюю шину шкафа позволяет автоматически определять подключенные модули и распределять питание.
Технические параметры
- Бренд: Bentley Nevada (Siemens)
- Модель: Bentley 3500/50-03-GCN
- Тип устройства: Модуль питания для системы мониторинга Bently 3500
- Основное назначение: Обеспечение стабильного питания модулей системы Bently 3500
- Архитектура: Двойная избыточность (2oo2), режим 1:1 резервирования
- Входное напряжение: 110/220 ВАС ±10% (50/60 Гц), автоматическое переключение
- Выходное напряжение: 24 ВДС ±0.5% (стабильное)
- Максимальная выходная мощность: 50 Вт
- Максимальный выходной ток: 2.1 А
- Эффективность: До 92% (при номинальной нагрузке)
- Поддержка батарейного резервуара: Да (12 В, 7 А·ч, внешний)
- Время переключения резерва: ≤5 мс
- Количество подключаемых модулей: До 16 модулей системы Bently 3500
- Диагностика: Мониторинг входного/выходного напряжения, тока, температуры, состояние каналов, сброс резерва
- Защитные функции: Защита от перегрузки, короткого замыкания, переvoltaжа, перегрева
- Рабочая температура: -40 °C до +70 °C
- Хранилище температура: -55 °C до +85 °C
- Класс защиты: IP20
- Корпус: Металлический (сталь 304)
- Тип монтажа: Модульное монтирование в шкаф Bently 3500
- Размеры (Д×Ш×В): 160 мм × 100 мм × 220 мм
- Вес: Примерно 1.5 кг
- Совместимость: Система мониторинга Bently 3500 (все модули серии 3500), внешний батарейный резервуар
- Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, GOST Р, RoHS
Преимущества и особенности
- Надёжность через резервирование: Двухканальная архитектура и режим 1:1 резервирования, нет прерываний питания.
- Высокая эффективность: Коэффициент эффективности до 92%, минимизация тепловыделения.
- Стабильность выходного сигнала: Точность ±0.5%, подходит для чувствительных электронных модулей.
- Поддержка батарейного резервуара: Дополнительная защита при отключении основного питания.
- Расширенная диагностика: Контроль всех ключевых параметров, раннее выявление неисправностей.
- Горячая замена: Замена модуля без остановки системы мониторинга.
- Универсальность входного напряжения: Автоматическое переключение 110/220 ВАС, адаптация к разным сетям.
Области применения и примеры использования
- Энергетика: На атомной электростанции Bentley 3500/50-03-GCN обеспечивает питание системы мониторинга турбин. Два модуля в режиме резервирования гарантировали непрерывное питание при кратковременном отключении сети, а батарейный резервуар позволил сохранить данные о состоянии турбины и активировать защитные механизмы.
- Нефтегазовая промышленность: На морской платформе Bentley 3500/50-03-GCN питал модули мониторинга компрессоров и насосов. Высокая эффективность модуля минимизировала потребление энергии от дизельных генераторов, а устойчивость к влаге и соли обеспечила надежную работу в агрессивной среде.
- Металлургическая промышленность: В сталелитейном заводе Bentley 3500/50-03-GCN был интегрирован в шкаф мониторинга рольгангов. Расширенная диагностика обнаружила снижение выходного тока в одном канале, позволяя операторам заменить модуль до полного сброса питания и остановки производства.
- Судостроение: На грузовом судне Bentley 3500/50-03-GCN питал систему мониторингаmarinedвигателя. Подключение батарейного резервуара обеспечивало работу системы при отключении корабельной сети, предотвращая потерю данных о состоянии двигателя в открытом море.
Сравнение с конкурентами
| Параметр | Bentley 3500/50-03-GCN | Конкурентный продукт (Модуль питания для систем мониторинга) | Преимущество Bentley |
|---|---|---|---|
| Режим резервирования | 1:1, автоматическое переключение ≤5 мс | Без резервирования | Непрерывность питания при сбое |
| Эффективность | До 92% | До 85% | Нижние потери энергии, меньше тепловыделения |
| Поддержка батареи | Да (внешний резервуар) | Нет | Дополнительная защита при отключении сети |
| Стабильность выходного напряжения | ±0.5% | ±1% | Лучшая стабильность для чувствительных модулей |
| Диагностика | Напряжение, ток, температура, состояние каналов | Только напряжение | Более полный контроль параметров |
| Горячая замена | Да | Нет | Минимизация простоя при обслуживании |
| Максимальная мощность | 50 Вт | 40 Вт | Поддержка больше модулей в шкафу |
Рекомендации по выбору и мерам предосторожности
Рекомендации по выбору
Выбирайте Bentley 3500/50-03-GCN, если вам нужен модуль питания для: 1) Системы мониторинга Bently 3500 с требованиями к непрерывности питания; 2) Работы в экстремальных промышленных условиях; 3) Питания множества модулей (до 16); 4) Требуется резервное питание и расширенная диагностика. При выборе учитывайте мощность подключаемых модулей и необходимость использования батарейного резервуара.
Меры предосторожности
- При установке Bentley 3500/50-03-GCN используйте только оригинальные кабели и разъемы Bentley Nevada. Обеспечьте надежную заземлку шкафа Bently 3500 для снижения влияния электромагнитных помех.
- Перед подключением проверьте соответствие входного напряжения сети (110/220 ВАС) параметрам модуля. При использовании двух модулей настройте режим резервирования через ПО Bently 3500 Rack Configuration Software.
- Регулярно проверяйте состояние батарейного резервуара (если используется) — заряжайте и заменяйте батарею в соответствии с рекомендациями производителя.
- Не превышайте максимальную выходную мощность (50 Вт) и ток (2.1 А) — перегрузка может привести к повреждению модуля и подключенных устройств.
- При обнаружении диагностических алармов (снижение напряжения, перегрев) проверьте состояние модуля и сети питания. В случае необходимости замените модуль на оригинальный Bentley 3500/50-03-GCN.
Обслуживание
- Плановое обслуживание: Проводите осмотр модуля каждые 6 месяцев: проверяйте состояние разъемов и кабелей, очищайте шкаф от пыли, проверяйте индикаторы состояния каналов.
- Проверка батареи: Каждые 12 месяцев проверяйте ёмкость и состояние батарейного резервуара (при использовании), заменяйте его при снижении ёмкости ниже 80%.
- Диагностика: Используйте ПО Bentley Nevada System 1 для анализа данных диагностики Bentley 3500/50-03-GCN, регулярно проверяйте входное/выходное напряжение и ток.
- Запасные части: Для критических систем мониторинга рекомендуется хранить запасной модуль Bentley 3500/50-03-GCN, чтобы минимизировать время простоя в случае поломки основного устройства.
Bentley 3500/50-03-GCN — надёжный и эффективный модуль питания, который обеспечивает стабильную работу всей системы мониторинга Bently 3500. Благодаря режиму резервирования, поддержке батарейного резервуара и расширенной диагностике, он становится неотъемлемым компонентом для защиты критических вращательных механизмов, гарантируя непрерывность мониторинга и безопасность промышленных процессов.
