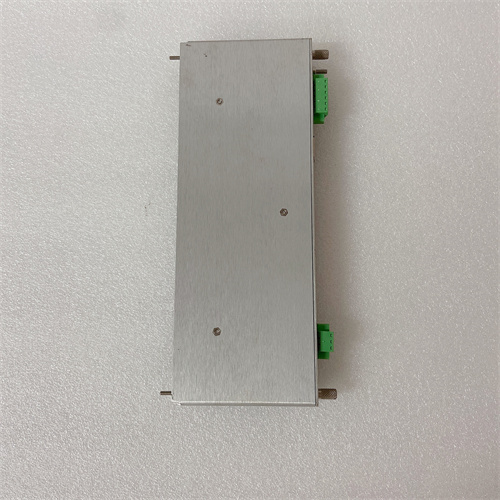

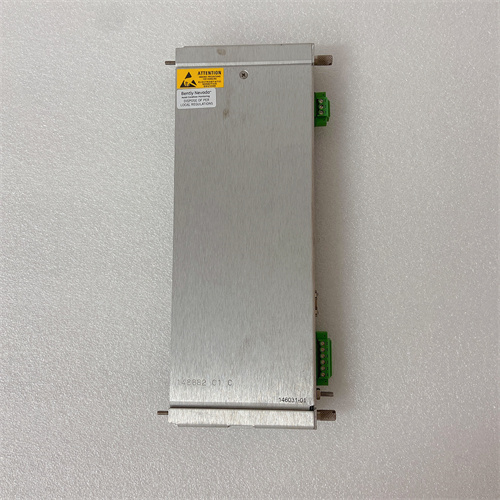

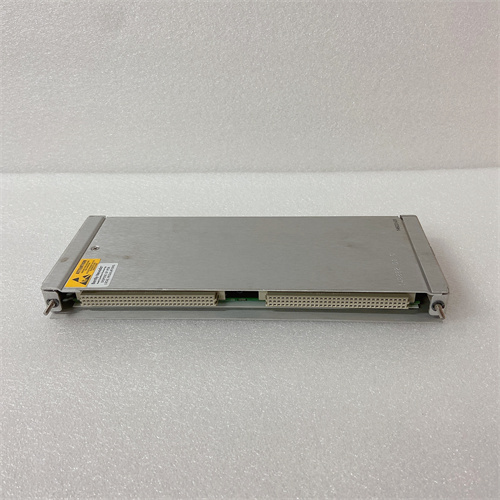

Bentley 3500/92-05-GCN — Модуль интерфейса и расширения системы мониторинга Bently 3500
Bentley 3500/92-05-GCN — функциональный модуль интерфейса, разработанный компанией Bentley Nevada (часть Siemens) — глобальным лидером в области диагностики и защиты промышленного оборудования. Специально предназначен для расширения коммуникационных возможностей и функционала системы мониторинга Bently 3500, Bentley 3500/92-05-GCN обеспечивает интеграцию с дополнительными сенсорами и внешними системами, становясь ключевым компонентом для масштабируемых мониторингов в энергетической, нефтегазовой, металлургической и судостроительной отраслей.
Описание продукта
Bentley 3500/92-05-GCN — модуль интерфейса из линейки Bently 3500, предназначенный для расширения количества подключаемых сенсоров и усиления коммуникационных связей системы. Продукт Bentley 3500/92-05-GCN отличается гибкой архитектурой, поддерживающей как аналоговые, так и цифровые интерфейсы, что позволяет интегрировать дополнительные типы сенсоров и устройства, не предусмотренные стандартной конфигурацией системы.
Bentley 3500/92-05-GCN оснащен 4 аналоговыми входами (4–20 мА/0–10 В) и 2 цифровыми входами/выходами (RS-485), а также одним дополнительным Ethernet-портом (10/100 Мбит/с). Это позволяет подключать дополнительные аналоговые сенсоры (датчики температуры, давления, уровня), цифровые устройства (логгеры, индикаторы) и организовать дополнительный канал связи с системами DCS/SCADA или ПО Bentley Nevada System 1.
Особенно ценна функция протокольной трансляции Bentley 3500/92-05-GCN — модуль поддерживает преобразование сигналов дополнительных сенсоров в формат, совместимый с внутренней шиной системы Bently 3500, а также трансляцию данных через протоколы Modbus RTU и TCP/IP. Модуль может работать как самостоятельный интерфейс для локальных сенсоров, так и в составе сети с другими модулями Bently 3500, агрегируя данные и передавая их в центральный коммуникационный модуль 3500/22.
Конструкция Bentley 3500/92-05-GCN оптимизирована для промышленных условий: металлический корпус с классом защиты IP20, широкий диапазон рабочих температур (-40 °C до +70 °C) и устойчивость к электромагнитным помехам (соответствие стандартам EN 61000-6-2/6-4). Модуль монтируется в шкаф Bently 3500, поддерживает горячую замену (hot swapping) и конфигурируется через ПО Bently 3500 Rack Configuration Software. Встроенная диагностика отслеживает состояние входов/выходов, качество сигналов и соединений, передавая алерты в центральную систему мониторинга.
Технические параметры
- Бренд: Bentley Nevada (Siemens)
- Модель: Bentley 3500/92-05-GCN
- Тип устройства: Модуль интерфейса и расширения системы мониторинга Bently 3500
- Основное назначение: Расширение количества сенсоров и коммуникационных возможностей системы 3500
- Аналоговые входы: 4 канала (конфигурируемые: 4–20 мА или 0–10 В)
- Цифровые интерфейсы: 2 канала RS-485 (Modbus RTU Master/Slave)
- Коммуникационные порты: 1 × Ethernet (10/100 Мбит/с, RJ45)
- Поддерживаемые протоколы: Modbus RTU, Modbus TCP, TCP/IP
- Разрешение ADC: 16 бит
- Точность измерения (аналоговые входы): ≤±0.1% полного масштаба (FS)
- Максимальный входной ток (аналоговые): 25 мА на канал
- Питание: 24 ВДС (от модуля питания Bently 3500/15), потребление ≤15 Вт
- Рабочая температура: -40 °C до +70 °C
- Хранилище температура: -55 °C до +85 °C
- Класс защиты: IP20
- Корпус: Металлический (сталь 304)
- Тип монтажа: Модульное монтирование в шкаф Bently 3500
- Размеры (Д×Ш×В): 160 мм × 100 мм × 220 мм
- Вес: Примерно 1.0 кг
- Совместимость: Система мониторинга Bently 3500, аналоговые/цифровые сенсоры, DCS/SCADA, ПО Bentley Nevada System 1
- Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, GOST Р, RoHS
Преимущества и особенности
- Функциональное расширение: Добавление дополнительных аналоговых/цифровых входов, расширение возможностей системы.
- Гибкая интеграция: Поддержка различных типов сенсоров и промышленных протоколов.
- Усиленная коммуникация: Дополнительный Ethernet-порт для организации резервных или отдельных каналов связи.
- Высокая точность: 16-битное разрешение и точность ≤±0.1% FS для аналоговых сигналов.
- Горячая замена: Замена модуля без остановки системы мониторинга.
- Надежность: Широкий диапазон температур и защита от ЭМП, работа в экстремальных условиях.
- Легкая конфигурация: Интеграция с ПО Bently 3500 Rack Configuration Software.
Области применения и примеры использования
- Энергетика: На тепловой электростанции Bentley 3500/92-05-GCN расширил систему мониторинга турбины за счет подключения 4 аналоговых датчиков температуры подшипников. Модуль преобразовал сигналы датчиков в формат системы 3500 и передал их в ПО System 1, позволяя операторам контролировать дополнительные параметры и предотвращать перегрев.
- Нефтегазовая промышленность: На газоперекачивающем комплексе Bentley 3500/92-05-GCN был использован для подключения цифровых логгеров давления и дополнительного Ethernet-канала связи с системой SCADA. Резервный канал гарантировал передачу данных при сбое основного коммуникационного канала, а логгеры фиксировали исторические данные для анализа тенденций.
- Металлургическая промышленность: В сталелитейном заводе Bentley 3500/92-05-GCN интегрировал дополнительные датчики уровня масла в системах lubrication рольгангов. Аналоговые сигналы датчиков были обработаны модулем и переданы в центральную систему, сигнализируя о низком уровне масла и предотвращая износ оборудования.
- Судостроение: На морском судне Bentley 3500/92-05-GCN подключил цифровые индикаторы состоянияmarinedвигателя и организовал дополнительный канал связи с корабельной системой управления. Модуль выдержал сильные вибрации и перепады температур, обеспечивая стабильную передачу данных в условиях плавания.
Сравнение с конкурентами
| Параметр | Bentley 3500/92-05-GCN | Конкурентный продукт (Модуль интерфейса для систем мониторинга) | Преимущество Bentley |
|---|---|---|---|
| Количество аналоговых входов | 4 | 2 | Подключение больше дополнительных сенсоров |
| Разрешение ADC | 16 бит | 12 бит | Высокая точность обработки аналоговых сигналов |
| Поддерживаемые протоколы | Modbus RTU/TCP, TCP/IP | Только Modbus RTU | Широкая совместимость с внешними системами |
| Дополнительный Ethernet-порт | Да | Нет | Усиленная коммуникация, резервные каналы |
| Горячая замена | Да | Нет | Минимизация простоя при обслуживании |
| Рабочая температура | -40 °C до +70 °C | -20 °C до +60 °C | Устойчивость в экстремальных условиях |
| Совместимость | Система Bently 3500 + ПО System 1 | Только общие DCS/SCADA | Легкая интеграция в специализированные системы |
Рекомендации по выбору и мерам предосторожности
Рекомендации по выбору
Выбирайте Bentley 3500/92-05-GCN, если вам нужен модуль для: 1) Расширения количества подключаемых аналоговых/цифровых сенсоров в системе Bently 3500; 2) Усиления коммуникационных возможностей (дополнительный Ethernet-порт); 3) Интеграции с внешними устройствами (логгеры, индикаторы); 4) Работы в экстремальных промышленных условиях. При выборе учитывайте тип дополнительных сенсоров (аналоговые/цифровые) и требуемые протоколы коммуникации.
Меры предосторожности
- При установке Bentley 3500/92-05-GCN используйте только оригинальные кабели и адаптеры Bentley Nevada. Обеспечьте надежную заземлку шкафа Bently 3500 для снижения влияния электромагнитных помех.
- Перед запуском конфигурируйте тип входов (аналоговые/цифровые) и параметры протоколов через ПО Bently 3500 Rack Configuration Software, соответствующие типу подключаемых сенсоров и внешних систем.
- Не превышайте допустимые пределы входного тока (25 мА на аналоговый канал) и напряжения. Проверяйте исправность подключаемых сенсоров перед подключением к модулю.
- Регулярно обновляйте прошивку модуля через официальные каналы Bentley Nevada, чтобы исправить уязвимости и улучшить функциональность.
- При обнаружении диагностических алармов или искажений сигналов проверьте состояние кабелей, сенсоров и конфигурации. В случае необходимости замените модуль на оригинальный Bentley 3500/92-05-GCN.
Обслуживание
- Плановое обслуживание: Проводите осмотр модуля каждые 6 месяцев: проверяйте состояние разъемов и кабелей, очищайте шкаф от пыли, проверяйте индикаторы состояния входов/выходов.
- Конфигурация: Сохраняйте резервные копии конфигурации модуля после настройки и изменений. Это позволит быстро восстановить работу в случае замены модуля.
- Диагностика: Используйте ПО Bentley Nevada System 1 для анализа данных диагностики Bentley 3500/92-05-GCN, регулярно проверяйте качество сигналов от дополнительных сенсоров.
- Запасные части: Для масштабируемых и критических систем мониторинга рекомендуется хранить запасной модуль Bentley 3500/92-05-GCN, чтобы минимизировать время простоя при поломке или необходимости дальнейшего расширения.
Bentley 3500/92-05-GCN — универсальный модуль интерфейса, который расширяет функциональность и масштабируемость системы мониторинга Bently 3500. Благодаря своей гибкости, высокой точности и надежности, он становится неотъемлемым компонентом для сложных мониторингов, позволяя интегрировать дополнительные сенсоры и обеспечивать устойчивую коммуникацию с внешними системами.
