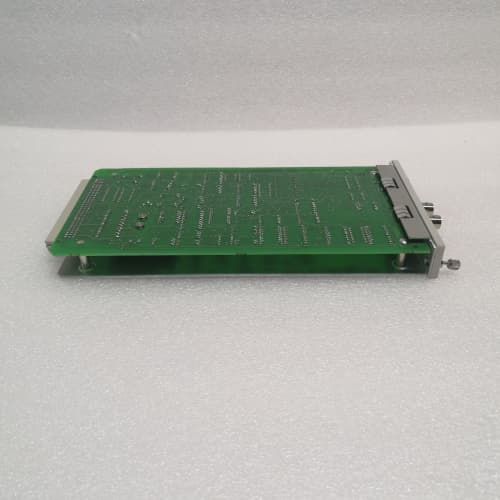

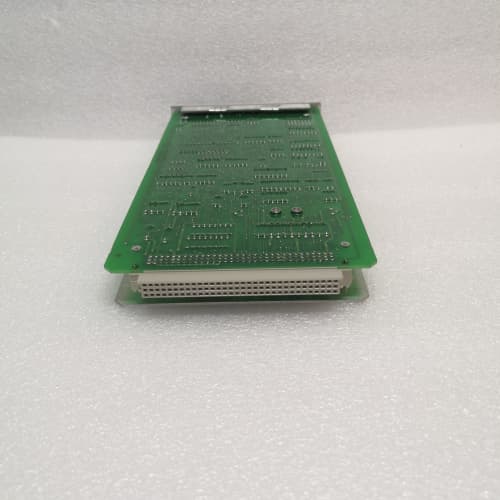

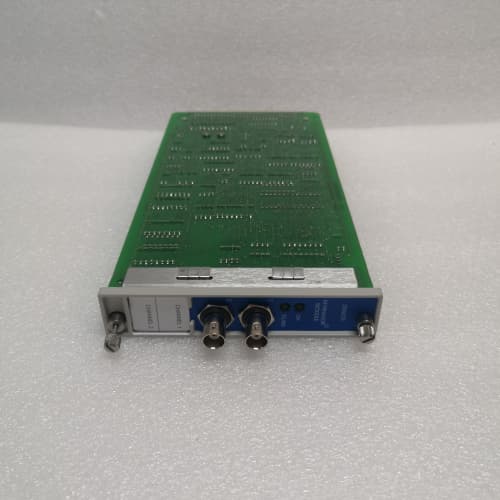

BENTLEY NAVADA 3500/25-01-04-00

Описание

Описание продукта

Технические параметры

• Производитель: Bently Nevada (GE Digital)
• Модель: BENTLY NEVADA 3500/25-01-04-00
• Тип модуля: Модуль коммуникации / шлюз данных системы мониторинга 3500
• Назначение: Передача данных между модулями системы 3500 и внешними системами управления/анализа
• Поддерживаемые протоколы связи:
  • Основные: Modbus TCP/IP, OPC UA, Ethernet/IP, Profibus DP/V1
  • Дополнительные: RS-485 (Modbus RTU), TCP/IP (HTTP/HTTPS для веб-интерфейса), SNMPv3
• Скорость передачи данных: До 1 Гбит/с (эфирное соединение)
• Интерфейсы связи:
  • 4 порта Ethernet RJ45 (1 Гбит/с, с поддержкой Auto-MDI/MDI-X)
  • 2 порта RS-485 (для Modbus RTU)
  • 1 порт USB 2.0 (для локальной конфигурации и обновления прошивки)
• Поддержка модулей системы 3500:
  • Подключение до 16 модулей мониторинга (вибраций, позиции, скорости, защиты)
  • Локальная связь с шиной системы 3500: Парallelная синхронная шина (ускоренная передача данных)
• Работа с данными:
  • Передача параметров: Вибрации, позиция вала, скорость, сигналы аварии/предупреждения
  • Обновление данных: До 100 раз в секунду (реалтайм)
  • Хранилище буфера: До 10 000 записей событий (SOE) с разрешением 1 мс
• Работающий диапазон напряжения: 24 ВДЦ (толерантность ±10%) / 110–230 ВАС (опционально)
• Потребляемая мощность: Максимально 30 Вт
• Температурный диапазон эксплуатации: -20 °C до +65 °C
• Степень защиты: IP20 (панельная установка в шкафу системы 3500)
• Совместимость с внешними системами:
  • Контроллеры АСУТП: Siemens S7-400/1500, ABB AC 800M, Rockwell ControlLogix, Schneider Modicon M580
  • Панели оператора: GE Fanuc, Siemens WinCC, Rockwell FactoryTalk
  • Программное обеспечение: Bently Nevada System 3500 Configuration Software, GE Digital APM
• Тип клемм: Разъемные антикоррозийные блоки с винтовым креплением (для проводов до 2,5 мм²)
• Вес модуля: ≈ 0,9 кг
• Гарантийный срок: 2 года
• Дополнительные функции:
  • Встроенный веб-сервер (HTTPS) для дистанционной конфигурации и мониторинга
  • Расширенный диагностик: Мониторинг состояния портов, связи с модулями 3500, ошибок передачи
  • Индикация статуса: LED-индикаторы (питание, активность сети, связь с системой 3500, ошибки)
  • Защита от электромагнитных помех (ЭМП): IEC 61000-4-2 (±8 кВ), IEC 61000-4-4 (±2 кВ), IEC 61000-4-5 (±4 кВ)
  • Поддержка горячего замены: Да (при совместимости с шкафом системы 3500)
  • Редундантная связь: Поддержка двойного Ethernet-порта для создания отказоустойчивых сетей (Ring 拓扑)

Преимущества и особенности

• Универсальная интеграция: Поддержка ключевых индустриальных протоколов (Modbus TCP, OPC UA, Profibus DP) позволяет подключить BENTLY NEVADA 3500/25-01-04-00 к любым современным системам управления и программному обеспечению, устраняя необходимость в дополнительных шлюзах.
• Высокоскоростная передача данных: Скорость до 1 Гбит/с и обновление данных 100 раз в секунду гарантируют реалтайм-доступ к критической информации о состоянии оборудования, что критично для предотвращения аварий.
• Отказоустойчивость и надежность: Редундантные Ethernet-порты, усиленная защита от ЭМП и встроенный диагностик сети минимизируют риски потери связи, а горячая замена позволяет обслуживать модуль без остановки всей системы мониторинга.
• Простота конфигурации и мониторинга: Веб-интерфейс с поддержкой HTTPS и совместимость с программным обеспечением System 3500 Configuration Software позволяют дистанционно настраивать параметры, обновлять прошивку и диагностировать неисправности, снижая затраты на обслуживание.
• Оптимизация для системы 3500: Плагиная интеграция с шиной системы 3500 обеспечивает максимальную скорость передачи данных между модулями мониторинга и внешними системами, без потерь и задержек.
• Расширенная безопасность: Поддержка протоколов с шифрованием (HTTPS, OPC UA с шифрованием) и SNMPv3 защищает данные от несанкционированного доступа, соответствуюя требованиям промышленной безопасности.

Области применения и примеры использования

• Энергетика (электростанции, котлы): Интеграция системы мониторинга 3500 (контроль турбин, генераторов) с центральной АСУТП — BENTLY NEVADA 3500/25-01-04-00 передает данные о вибрациях и позиции валов в контроллеры ABB AC 800M или Siemens S7-1500, обеспечивая оперативное реагирование на отклонения параметров.
• Нефтегазовая отрасль (добычные площадки, трубопроводы): Связь системы мониторинга компрессоров и насосов с системами управления добычи — модуль передачи данных в программное обеспечение GE Digital APM для анализа тенденций и планирования обслуживания.
• Химическая промышленность (реакторные агрегаты): Интеграция мониторинга вращательных механизмов реакторных установок с панелями оператора — BENTLY NEVADA 3500/25-01-04-00 отображает реалтайм-данные на экранах Siemens WinCC, сигнализируя об аварийных ситуациях.
• Тяжелая промышленность (металлургия, авиастроение): Связь системы мониторинга прокатных станков и авиационных двигателей с системами управления производством — модуль передает данные о состоянии оборудования в Rockwell FactoryTalk, оптимизируя производственные процессы.
• Морская техника (двигатели кораблей, добычные платформы): Интеграция системы мониторингаmarinedвигателей с системами управления корабля — BENTLY NEVADA 3500/25-01-04-00 работает в условиях высокой влажности и вибраций, гарантируя надежную передачу данных в реальном времени.

Сравнение с конкурентами

• По сравнению с аналогами других брендов (Siemens SCALANCE X308, Emerson Ovation Communication Gateway, Rockwell 1756-ENBT/A):
  • Оптимизация для системы Bently 3500: Плагиная интеграция с шиной системы 3500 и поддержкой всех модулей мониторинга делает BENTLY NEVADA 3500/25-01-04-00 более удобным для существующих пользователей оборудования Bently Nevada, в то время как конкуренты требуют сложной конфигурации.
  • Более широкий набор протоколов: Поддержка OPC UA, Profibus DP и Ethernet/IP одновременно устраняет необходимость в дополнительных модулях, в то время как у многих конкурентов протоколы доступны только как опции.
  • Расширенный диагностик системы 3500: Мониторинг состояния модулей мониторинга напрямую через шлюз позволяет быстрее выявлять неисправности, чем у конкурентов, которые ограничиваются диагностикой только сетевого подключения.
• В отличие от бюджетных коммуникационных модулей (Phoenix Contact FL SWITCH SFN 5TX, WAGO 750-880):
  • Производительность и отказоустойчивость: Поддержка 1 Гбит/с и редундантных портов гарантирует стабильную передачу данных в критических приложениях, в то время как бюджетные модули ограничены скоростью 100 Мбит/с и отсутствуют функции реалтайм.
  • Совместимость с системами мониторинга: Оптимизация для системы Bently 3500 позволяет использовать модуль в специализированных задачах мониторинга вращательных механизмов, в то время как бюджетные решения предназначены для универсальных коммуникационных задач.

Советы по выбору и предостережению

• Убедитесь в совместимости BENTLY NEVADA 3500/25-01-04-00 с вашей системой мониторинга Bently 3500 (версия шкафа, тип модулей мониторинга) и внешними системами управления (протоколы связи) — техническая документация содержит детальные таблицы совместимости.
• При монтаже модуля используйте экранированные Ethernet-кабели Cat.6A или выше (длина не более 100 м для 1 Гбит/с) и обеспечьте надежное заземление портов — это предотвращает искажения сигналов от электромагнитных помех.
• Для защиты данных настройте шифрование для веб-интерфейса (HTTPS) и OPC UA, а также ограничьте доступ к модулю через SNMPv3 — это защищает от несанкционированного доступа и модификации параметров.
• Используйте только оригинальные кабели, крепежные элементы и программное обеспечение Bently Nevada — некачественные компоненты могут привести к падению скорости передачи, потере данных или повреждению портов.
• Регулярно обновляйте прошивку модуля через официальный портал GE Digital и архивируйте логи передачи данных — это поддерживает актуальность функциональности, исправляет ошибки и упрощает диагностику при сбое.
• Избегайте монтажа BENTLY NEVADA 3500/25-01-04-00 в зонах с температурой за пределами указанного диапазона (-20 °C до +65 °C), высокой влажностью (более 85% с конденсатом) или агрессивными химикатами — это может привести к повреждению компонентов и потере гарантии.
