Описание продукта

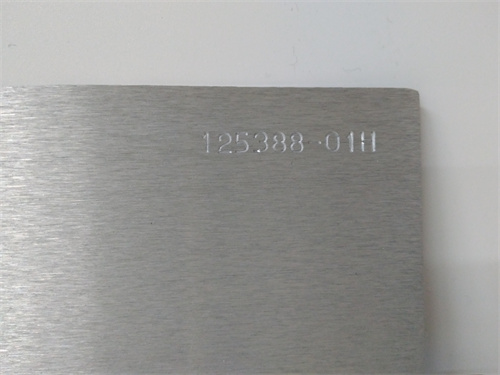

Датчик BENTLY 125388-01H — это специализированное устройство на основе индуктивной технологии, разработанное для решения задач точного измерения относительного положения ротора и вибраций в критических механизмах, где даже микронные отклонения могут привести к разрушению оборудования и остановке производства. Благодаря использованию высокочувствительных индуктивных коилов и стабильного электронного компонентов, BENTLY 125388-01H обеспечивает измерение положения ротора с разрешением до 1 мкм и вибраций с диапазоном 0–254 мкм (пик-пик), что критично для мониторинга turbins с скоростью вращения до 30 000 об/мин (например, газовые turbins ТЭЦ).
Модуль BENTLY 125388-01H работает в паре с системами обработки сигналов Bently Nevada (например, 3500/40M — модуль мониторинга положения), передавая аналоговые сигналы (4–20 мА) о положении ротора и вибрациях — это позволяет операторам в реальном времени отслеживать состояние механизма и реагировать на девиации от нормы. При использовании BENTLY 125388-01H (по ссылке на продукт) пользователи получают гарантию соответствия стандартам Bently Nevada по надежности и точности, включая устойчивость к температурным перепадам, вибрациям и электромагнитным помехам (EMC Class 3), что позволяет эксплуатировать датчик в суровых условиях turbinnых зон (температура до +120 °C, вибрации до 50 г).
Также BENTLY 125388-01H имеет компактную конструкцию с защитным корпусом (материал — нержавеющая сталь) и стандартным разъемом для быстрого монтажа на корпусе turbins или компрессоров — монтаж не требует сложного доработки механизма, что сокращает время остановки для установки. Уникальная функция «автоматическая компенсация температуры» BENTLY 125388-01H корректирует измерения в зависимости от температуры окружающей среды (от -50 °C до +120 °C), предотвращая искажения данных из-за теплового расширения корпуса механизма — особенно важно для turbins, работающих в условиях перепадов температуры (например, запуск/остановка газовых turbins).
Датчик BENTLY 125388-01H поддерживает широкий диапазон рабочего зазора (0.5–2.5 мм) между чувствительным элементом и ротором, что упрощает монтаж и позволяет адаптировать его к разным типам роторных механизмов (от малых компрессоров до крупных электрогенераторов). Благодаря долгому опыту применения в индустрии (более 50 лет у Bently Nevada), BENTLY 125388-01H стал стандартом для мониторинга критических механизмов. Например, в ТЭЦ с паровой турбиной BENTLY 125388-01H установлен в 4 точках корпуса турбины: он измеряет относительное положение ротора относительно статора и вибрации на каждом этапе, передавая данные в систему Bently 3500. При превышении вибраций 150 мкм (пик-пик) система активирует аварийный сигнал, и операторы останавливают турбину для диагностики, предотвращая износ подшипников и разрушение ротора.
Параметры продукта
- Тип датчика: Индуктивный датчик положения и вибрации для роторных механизмов
- Технология: Индуктивная (измерительная принцип основан на изменении индуктивности коила при приближении металлического объекта)
- Диапазон измерений:
- Положение ротора: 0–5 мм (относительное положение), разрешение 1 мкм
- Вибрации: 0–254 мкм (пик-пик), частотный диапазон 0.1–10 000 Гц
- Выходной сигнал: Аналоговый ток 4–20 мА (пропорционален измеренному значению), линейность ±1%
- Рабочий зазор: 0.5–2.5 мм (между чувствительным элементом и ротором, материал ротора — ферромагнитный)
- Характеристики устойчивости:
- Температурный диапазон эксплуатации: -50 °C до +120 °C
- Устойчивость к вибрациям: до 50 г (продолжительное воздействие), до 200 г (кратковременное, <1 мс)
- Защита от электромагнитных помех (EMC Class 3, соответствует EN 61000-6-2)
- Конструкция:
- Корпус: Нержавеющая сталь (AISI 316L), степень защиты IP67 (защита от пыли и влаги)
- Разъем: Мажewski (стандарт Bently Nevada) для надежного соединения с кабелем
- Питание: 12–24 В DC (ток потребления <50 мА)
- Монтаж: Радиальный или осевой монтаж на корпусе механизма (через крепежные отверстия M8)
Преимущества и особенности
- Высокая точность и разрешение: Измерение положения с разрешением 1 мкм и вибраций с диапазоном 0–254 мкм делает BENTLY 125388-01H идеальным для мониторинга высокоточных роторных механизмов (например, газовые turbins, высокоскоростные компрессоры).
- Устойчивость в суровых условиях: Работа в диапазоне -50 °C до +120 °C и защита IP67 позволяют эксплуатировать BENTLY 125388-01H в влажных, пыльных или нагретых средах (например, near турбинных котлов или в нефтеперекачивающих пунктах).
- Автоматическая температурная компенсация: Корректировка измерений в зависимости от температуры предотвращает искажения данных из-за теплового расширения, что критично для механизмов с перепадами температуры (запуск/остановка turbins).
- Совместимость с системами Bently Nevada: BENTLY 125388-01H полностью интегрируется с системами мониторинга Bently 3500 и 1701, не требуя дополнительных адаптеров — данные автоматически обрабатываются и отображаются в SCADA.
- Простой монтаж и обслуживание: Стандартный разъем и широкий рабочий зазор упрощают монтаж, а компактная конструкция не требует большого пространства — обслуживание (проверка зазора, замена кабеля) выполняется без разборки механизма.
Примеры применения в отраслях
- Энергетика (ТЭЦ): В теплоэлектростанциях BENTLY 125388-01H используется для мониторинга паровых turbins. Датчик установлен в 4 точках корпуса турбины, измеряя вибрации ротора и его относительное положение. При превышении вибраций 180 мкм (пик-пик) система Bently 3500 активирует аварийный сигнал, операторы останавливают турбину и заменяют изношенные подшипники — это предотвращает разрушение ротора и остановку ТЭЦ на несколько дней.
- Нефтегазовая отрасль: На газоперекачивающих пунктах BENTLY 125388-01H контролирует высокоскоростные компрессоры газа. Датчик измеряет вибрации ротора и передаёт данные в контроллер Emerson DeltaV — при появлении дисбаланса (вибрации >120 мкм) система снижает скорость компрессора и отправляет алерт операторам. Устойчивость датчика к низким температурам (-50 °C) гарантирует работоспособность в северных регионах.
- Металлургия: В сталелитейных заводах BENTLY 125388-01H мониторит электрогенераторы, приводимые в движение газовыми turbins. Датчик измеряет относительное положение ротора и вибрации — при смещении ротора >2 мм система активирует сигнал о необходимости регулировки подшипников, предотвращая износ статора и ротора генератора.
- Химическая промышленность: В заводах по производству полимера BENTLY 125388-01H контролирует компрессоры для подачи инертных газов. Датчик измеряет вибрации компрессора и передаёт данные в систему мониторинга — при превышении лимитов вибрации система останавливает компрессор, предотвращая утечку газа и аварий.
Сравнение с конкурентами
| Параметр | BENTLY 125388-01H | Конкурентный модуль (например, SKF CMSS 6000) |
|---|---|---|
| Разрешение измерения | 1 мкм (положение), 0.1 мкм (вибрации) | 5 мкм (положение), 1 мкм (вибрации) |
| Температурный диапазон | -50 °C до +120 °C | -20 °C до +80 °C |
| Защита IP | IP67 | IP65 |
| Совместимость с системами | Полная с Bently 3500/1701 | Ограниченная (требует адаптера) |
| Гарантийный срок | 3 года (стандарт для Bently Nevada) | 2 года |
Рекомендации по выбору
- Определите тип контролируемого механизма: Для высокоскоростных роторных устройств (скорость >10 000 об/мин, например, газовые turbins) BENTLY 125388-01H с разрешением 1 мкм подходит лучше, чем конкуренты с низким разрешением — он выявляет дефекты на ранней стадии.
- Проверьте условия эксплуатации: Если механизм работает в холодных (-50 °C до 0 °C) или влажных условиях, BENTLY 125388-01H с IP67 и широким температурным диапазоном является предпочтительным выбором — модели с IP65 или ограниченным температурным диапазоном may выходить из строя.
- Учтите совместимость с системами мониторинга: Если вы используете системы Bently Nevada (3500, 1701), BENTLY 125388-01H интегрируется автоматически — не требуется дополнительные настройки, в то время как конкуренты may нуждаются в адаптерах.
- Оцените требования к надежности: Для критических механизмов (турбины ТЭЦ, компрессоры нефтегаза) гарантия 3 лет и долгий опыт Bently Nevada делают BENTLY 125388-01H более надежным выбором (подробности в спецификации по ссылке на продукт).
Меры предосторожности
- Монтаж BENTLY 125388-01H должен выполняться только после остановки механизма (турбины, компрессора) — работа с вращающимся ротором может привести к травмам и повреждению датчика.
- При монтаже соблюдайте рабочий зазор (0.5–2.5 мм): Недостаточный зазор (менее 0.5 мм) может привести к столкновению датчика с ротором, а избыточный (более 2.5 мм) — к потере точности измерений. Используйте типовые прокладки для регулировки зазора.
- Не эксплуатируйте датчик за пределами температурного диапазона (-50 °C до +120 °C): Перегрев может привести к выходу из строя электронных компонентов, а переохлаждение — к конденсации влаги в корпусе и короткому замыканию.
- Регулярно проверяйте состояние кабеля и разъема: Разъем BENTLY 125388-01H должен быть герметично закрыт — пыль или влага в разъёме могут привести к искажению сигнала. Каждый месяц проверяйте целостность кабеля (отсутствие разрывов, повреждений изоляции).
- Используйте только оригинальные запчасти Bently Nevada при ремонте: Замена неоригинальных компонентов (например, чувствительного элемента) нарушит параметры датчика и отменит гарантию — покупайте запчасти через авторизованных дилеров Bently Nevada.
