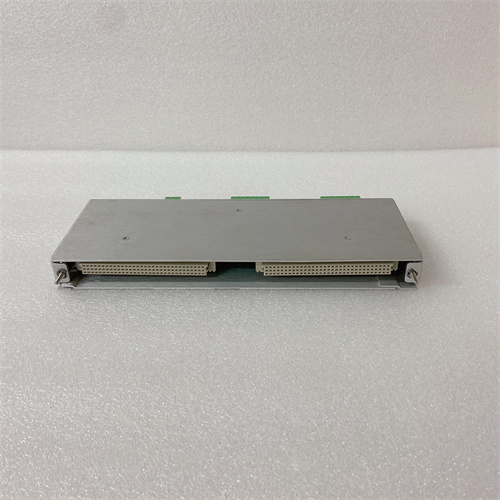

BENTLY 125680-01

Описание

125680-01

Общие сведения о продукте

Описание продукта

1. Поддержка промышленных протоколов и передача данных в реальном времени: Модуль BENTLY 125680-01 поддерживает два критически важных промышленных протокола: Modbus TCP и OPC UA, что позволяет интегрировать его с большинством SCADA-систем (например, Siemens WinCC, ABB System 800xA) и контроллеров PLC. Максимальная скорость передачи данных достигает 100 Мбит/с (по Ethernet), а задержка не превышает 10 мс — это критично для систем, где требуется оперативное реагирование на изменения параметров оборудования. Например, в газотурбинной электростанции 125680-01 передает данные о вибрации ротора (считанные сенсорами BENTLY 9200-06-02-10-00) через Modbus TCP в SCADA-систему: при превышении вибрации до критического уровня операторы получают тревогу за 8 мс и могут быстро снизить нагрузку турбины.
2. Защита данных и диагностика коммуникации: BENTLY 125680-01 оснащен механизмами защиты передаваемых данных:
   • Экранная защита (CRC-16): Каждый пакет данных включает контрольную сумму, которая позволяет внешней системе обнаружить искажения при передаче (например, из-за электромагнитных помех);
   • Автоматическое переотправление пакетов: При потере данных модуль повторно отправляет пакет за ≤50 мс, предотвращая потерю критической информации (например, сигнала об аварии);
   • Диагностика каналов: Модуль непрерывно проверяет состояние Ethernet-портов и протоколов, отправляя сигналы об ошибках (например, потеря связи с SCADA) в шасси BENTLY 3500 — операторы видят проблему через индикаторы на шасси и могут устранить её без остановки мониторинга.
3. Архивция данных и запрос исторической информации: BENTLY 125680-01 позволяет внешним системам запрашивать архивированные данные из памяти шасси BENTLY 3500 (например, данные о вибрации за последние 24 часа, логи аварий за месяц). Это критично для анализа тенденций износа оборудования и прогнозирования возможных неисправностей. Например, в нефтегазовой компрессорной станции инженеры через сервер архивации запрашивают данные за последние 7 дней через 125680-01, анализируют динамику увеличения вибрации и планируют техническое обслуживание до возникновения аварии.

Технические параметры

• Тип модуля: Интерфейсный модуль коммуникации для шасси BENTLY 3500;
• Поддерживаемые протоколы: Modbus TCP (сервер/клиент), OPC UA (сервер);
• Интерфейсы:
  • 2 × Ethernet-порта (RJ45, 10/100 Мбит/с, полная дуплекс);
  • 1 × порт для подключения к шасси BENTLY 3500 (интерфейс внутренней шины);
• Параметры передачи:
  • Максимальная скорость: 100 Мбит/с;
  • Задержка передачи: ≤10 мс;
  • Максимальное количество одновременно подключенных устройств: 8 (по Ethernet);
• Защита данных:
  • Контрольная сумма: CRC-16;
  • Автоматическое переотправление: ≤50 мс;
  • EMC-защита: Соответствие IEC 61000-6-2 (класс Industrial);
• Питание:
  • Напряжение: 24 В DC (от шасси BENTLY 3500);
  • Потребляемый ток: ≤25 мА;
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20 (в составе шасси 3500);
  • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: В шасси BENTLY 3500 (슬от-монтаж);
  • Размеры (длина × ширина × высота): 150 mm × 100 mm × 25 mm;
  • Вес: ~110 г;
  • Индикаторы LED: 3 (питание — зеленый, активность Ethernet — желтый, ошибка — красный);
• Совместимость:
  • Системы: BENTLY 3500, SCADA (Siemens WinCC, ABB System 800xA), контроллеры PLC (Siemens S7, ABB AC500);
  • Компоненты BENTLY: Сенсоры 9200 серии, сигнальные платы 125388-01H, модули питания 135489-03;
• Стандарты соответствия: IEC 61131-3, IEC 61000-6-2, CE, UL 508.

Преимущества и особенности

1. Универсальность протоколов: Поддержка Modbus TCP и OPC UA позволяет интегрировать модуль с большинством внешних систем, без необходимости замены существующего оборудования.
2. Высокая скорость и низкая задержка: Передача данных до 100 Мбит/с и задержка ≤10 мс гарантируют оперативную передачу критической информации (например, сигналы об аварии).
3. Надежность передачи: Контрольная сумма CRC-16 и автоматическое переотправление пакетов предотвращают потерю данных, даже в условиях сильного электромагнитного шума.
4. Легкая интеграция с BENTLY 3500: Стандартный слот-монтаж в шасси 3500 и питание от внутренней шины упрощают монтаж и настройку — не требуется дополнительные кабели или адаптеры.
5. Возможность архивации: Доступ к историческим данным шасси 3500 позволяет анализировать тенденции износа оборудования и планировать техническое обслуживание.

Примеры применения

1. Энергетика (паровая турбина электростанции):
   • Задача: Передача данных о вибрации ротора, температуре подшипников и состоянии модулей (собранных шасси BENTLY 3500) в SCADA-систему ABB System 800xA, а также архивация данных за 30 дней на сервер.
   • Конфигурация: BENTLY 125680-01 установлен в шасси 3500, подключен к SCADA через Ethernet (протокол Modbus TCP) и к серверу архивации (протокол OPC UA). При превышении вибрации ротора до 60 мкм модуль передает сигнал в SCADA за 7 мс, операторы получают тревогу и снижают нагрузку турбины. Раз в сутки сервер запрашивает архивные данные через 125680-01, сохраняя их для дальнейшего анализа.
2. Н нефтегазовая промышленность (центробежный насос):
   • Задача: Передача данных о позиции ротора и состоянии сенсоров BENTLY 9200-08-02-10-00 в контроллер Siemens S7-1500, а также получение команд от контроллера (например, запрос на сброс ошибок).
   • Конфигурация: BENTLY 125680-01 подключен к контроллеру через Modbus TCP — контроллер регулярно запрашивает данные о позиции ротора (раз в 100 мс) и отображает их на HMI-панели. При обнаружении неисправности в сенсоре контроллер отправляет команду на сброс через 125680-01, и система восстанавливает работу без остановки насоса.
3. Металлургия (прокатная линия стального листа):
   • Задача: Передача данных о вибрации прокатных роликов (считанных сенсорами BENTLY 9200-06-02-10-00) в SCADA-систему Siemens WinCC и диагностика состояния модуля 125680-01 через шасси BENTLY 3500.
   • Конфигурация: BENTLY 125680-01 передает данные в SCADA через Modbus TCP — при увеличении вибрации роликов до 45 мкм SCADA активирует сигнальный маяк, операторы проверяют состояние роликов. При потере связи с SCADA модуль отправляет сигнал об ошибке в шасси 3500, красный LED-индикатор загорается, и технический персонал устраняет проблему с кабелем.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте BENTLY 125680-01 если вам нужно обеспечить коммуникацию между шасси BENTLY 3500 и внешними системами (SCADA, PLC, серверы) с требованиями к низкой задержке и доступу к архивированным данным. Оптимально для турбин, компрессоров и прокатных линий в энергетике, нефтегазовой и металлургической промышленности.
• Предостережения:
  • Используйте только экранированные Ethernet-кабели категории Cat5e или выше — уменьшает влияние электромагнитных помех на передачу данных;
  • Настройте параметры протоколов (IP-адрес, порт, скорость) через официальное ПО BENTLY 3500 — неправильные настройки могут привести к конфликтам в сети;
  • Регулярно проверяйте состояние LED-индикаторов — красный индикатор указывает на критическую ошибку (потеря связи, ошибка протокола), которую нужно устранить немедленно;
  • Не превышайте количество одновременно подключенных устройств (8) — перегрузка портов может привести к увеличению задержки передачи.
