Описание
Описание продукта

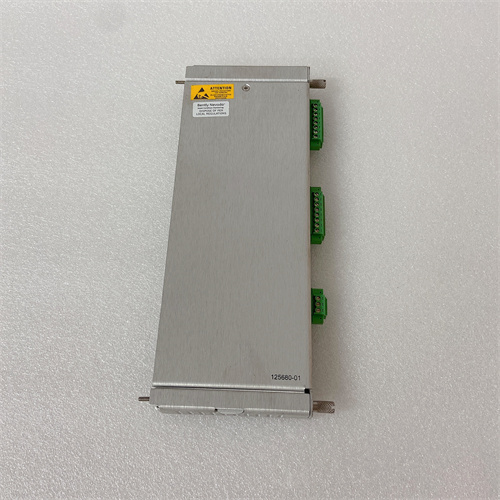

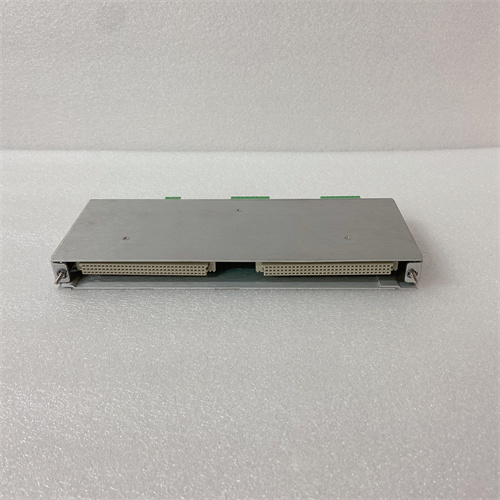

Основным объектом рассмотрения является модуль мониторинга вибраций и положения ротора BENTLY 125680-01 — ключевой компонент системы защиты роторных машин Bently Nevada 3500, разработанный компанией Baker Hughes (владелец бренда Bently Nevada) для контроля технического состояния турбин, компрессоров, электродвигателей и других роторных устройств в энергетике, нефтегазовой отрасли и тяжелой промышленности. Продукт BENTLY 125680-01 относится к серии высокоточных модулей Bently 125000, специализирующихся на работе в суровых условиях (вибрации до 5 g, температуры от -40 °C до +70 °C, агрессивные газовые среды), где требуется нанометровая точность измерения (разрешение 0,1 мкм), быстрая реакция на аномалии (время ответа ≤1 мс) и соответствие стандартам безопасности SIL 2 (IEC 61508). Это критично для предотвращения разрушения дорогостоящих роторных машин (стоимость可达 миллионов долларов) и остановки критических производственных процессов — например, остановка турбины ТЭЦ может привести к потере электроэнергии для целых районов.
Благодаря поддержке индуктивных датчиков вибрации Bently Nevada (например, 330103, 330105) и систем измерения положения ротора (X/Y-оси), BENTLY 125680-01 одновременно контролирует 4 независимых каналов: вибрация по горизонтали, вибрация по вертикали, осевое смещение ротора и изменение зазора между ротором и статором. Особенно важно отметить, что BENTLY 125680-01 использует уникальную технологию «дифференциального измерения» — это позволяет фильтровать вибрации корпуса и измерять только относительные колебания ротора, исключая искажения данных от внешних помех (например, вибрации основания установки). Каждый канал оснащен индивидуальной калибровкой (заводской и пользовательской) и защитой от электростатического разряда (ESD ±15 кВ), что гарантирует стабильность измерений на протяжении всего срока службы (до 10 лет).
Кроме того, BENTLY 125680-01 полностью интегрируется с системой мониторинга Bently Nevada 3500 и поддерживает передачу данных через интерфейс Ethernet/IP — операторы могут дистанционно отслеживать параметры ротора (амплитуда вибрации, осевое смещение) в режиме реального времени, а также настраивать пороговые значения аварий (например, при превышении вибрации >50 мкм модуль активирует сигнал тревоги, при >100 мкм — аварийную остановку). Например, в нефтегазовой компрессорной станции BENTLY 125680-01 контролирует вибрацию газового компрессора: при появлении признаков износа подшипников (рост вибрации до 70 мкм) модуль сигнализирует об ошибке, позволяя операторам устранить неполадку во время планового обслуживания, а не после разрушения ротора. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: BENTLY 125680-01.
Особенно ценным преимуществом BENTLY 125680-01 является его совместимость с широким спектром роторных машин (отmicromachines мощностью 10 кВт до турбин 1000 МВт) и поддержку предиктивного обслуживания — модуль собирает исторические данные о вибрации и положении ротора, что позволяет анализировать тенденции износа компонентов (например, постепенное увеличение зазора подшипников) и планировать замену деталей за несколько месяцев до возможного отказа. В отличие от стандартных модулей мониторинга, которые только сигнализируют о аварии, BENTLY 125680-01 помогает избежать аварий вовсе, снижая эксплуатационные затраты на 30–40 %.
Параметры продукта
Параметры BENTLY 125680-01 оптимизированы для точного контроля роторных машин, основные из них включают:
- Конфигурация каналов:
- Количество независимых каналов: 4 (для вибрации, осевого смещения, зазора);
- Тип поддерживаемых датчиков: Индуктивные датчики Bently Nevada (330100-series), датчики положения (proximity probes);
- Тип измеряемых параметров:
- Вибрация: Относительная (между ротором и статором), амплитуда 0–500 мкм;
- Осевое смещение: 0–25 мм (диапазон зазора);
- Зазор между ротором и статором: 0–10 мм.
- Характеристики точности:
- Разрешение измерения: 0,1 мкм (для вибрации), 0,01 мм (для осевого смещения);
- Погрешность измерения: ≤0,5 % от полного диапазона;
- Температурная дрейф: ≤0,001 %/°C — минимальное изменение параметров при перепаде температуры.
- Динамические характеристики:
- Время ответа на аномалию: ≤1 мс;
- Частота выборки данных: 10 000 Гц (на канал) — гарантирует не пропуск кратковременных всплесков вибрации;
- Настраиваемые фильтры: Пропускные фильтры (0,1–10 000 Гц), фильтры низких частот (для подавления помех от основания).
- Защитные функции:
- Защита от электростатического разряда (ESD): ±15 кВ (по стандарту IEC 61000-4-2);
- Защита от короткого замыкания: Автоматическое отключение канала при токе >100 мА;
- Защита от перегрева: Отключение модуля при температуре >75 °C.
- Электрические параметры:
- Напряжение питания: 24 В ПС (диапазон 19,2–28,8 В ПС);
- Потребляемый ток: ≤200 мА (без нагрузки на датчики);
- Изоляция: ≥1000 В ДС (между каналами и землей) — защита от межканального замыкания.
- Операционная характеристика:
- Диапазон температур: -40 °C до +70 °C;
- Устойчивость к вибрации: До 5 g (диапазон частот 10–2000 Гц);
- Класс защиты: IP20 (для монтажа в шкафах Bently 3500);
- Класс безопасности: SIL 2 (IEC 61508), PL d (EN ISO 13849-1).
Преимущества и особенности
BENTLY 125680-01 имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Нанометровая точность и дифференциальное измерение: Разрешение 0,1 мкм и технология фильтрации вибраций корпуса позволяют BENTLY 125680-01 измерять даже минимальные колебания ротора (например, 0,5 мкм), что критично для высокоинерционных машин (турбины, компрессоры) — раннее выявление таких аномалий предотвращает развитие износа и разрушение ротора.
- Поддержка предиктивного обслуживания: Сбор исторических данных о вибрации и положении ротора позволяет операторам анализировать тенденции износа (например, увеличение вибрации на 5 мкм в месяц) и планировать замену подшипников или уплотнений за 2–3 месяца до полного отказа. Это снижает простои оборудования и затраты на экстренные ремонты.
- Устойчивость к экстремальным условиям: Работа в диапазоне -40 °C–+70 °C и устойчивость к агрессивным газам (например, метан, этан в нефтегазовых компрессорах) делают BENTLY 125680-01 подходящим для установки в холодных регионах (северные газовые трубопроводы) или жарких турбинных помещениях ТЭЦ — в отличие от модулей competitors, которые выходят из строя при температуре < -20 °C.
- Легкая интеграция с системой Bently 3500: Стандартные разъемы и предустановленные драйверы для системы мониторинга Bently Nevada 3500 упрощают монтаж и настройку — BENTLY 125680-01 подключается к шкафу 3500 за 15–20 минут, а настройка порогов аварий выполняется через графический интерфейс, без необходимости низкоуровневого программирования.
- Многофункциональность: 4 независимых каналов позволяют контролировать сразу несколько параметров ротора (вибрация, осевое смещение, зазор) — не требуется покупать отдельные модули для каждого параметра, что снижает затраты на оборудование и пространство в шкафу.
Примеры применения в отраслях
BENTLY 125680-01 широко используется в отраслях с роторными машинами и высокими требованиями к надежности:
- Энергетика (теплоэлектростанции ТЭЦ): В системах защиты паровых турбин мощностью 800 МВт — BENTLY 125680-01 контролирует вибрацию ротора (по X/Y-оси) и осевое смещение. При превышении амплитуды вибрации >70 мкм модуль активирует сигнал тревоги, а при >100 мкм — аварийную остановку турбины, предотвращая разрушение ротора и потери электроэнергии.
- Нефтегазовая отрасль (компрессорные станции): В газовых компрессорах мощностью 500 кВт — модуль измеряет вибрацию ротора и зазор между ротором и статором. При увеличении зазора (признак износа уплотнений) BENTLY 125680-01 сигнализирует об ошибке, позволяя операторам заменить уплотнения во время планового обслуживания и избежать утечки газа.
- Тяжелая промышленность (металлургия): В электродвигателях для прокатных станков — модуль контролирует вибрацию ротора двигателя. При появлении несимметричных колебаний (признак износа подшипников) BENTLY 125680-01 передает сигнал в контроллер станка, который снижает скорость двигателя, предотвращая его разрушение и остановку прокатного процесса.
- Химическая промышленность (реакторные установки): В агитаторах реакторов для производства пластиков — модуль измеряет вибрацию агитатора. При превышении вибрации >30 мкм (признак перегрузки или износа крепежа) BENTLY 125680-01 останавливает агитатор, предотвращая разрушение реактора и выброс токсичных химикатов.
Сравнение с конкурентами
Сравним BENTLY 125680-01 с аналогичными модулями мониторинга роторных машин Siemens S7-1500 + SM 331 и ABB 800xA CI867:
| Параметр | BENTLY 125680-01 | Siemens S7-1500 + SM 331 | ABB 800xA CI867 |
|---|---|---|---|
| Количество каналов | 4 (вибрация/положение) | 8 (аналоговые, универсальные) | 4 (вибрация/положение) |
| Разрешение измерения | 0,1 мкм (вибрация) | 1 мкм (вибрация) | 0,5 мкм (вибрация) |
| Погрешность измерения | ≤0,5 % | ≤1,0 % | ≤0,8 % |
| Время ответа | ≤1 мс | ≤5 мс | ≤3 мс |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -30 °C до +70 °C |
| Поддержка предиктивного обслуживания | Да (исторические данные) | Нет (только реальные данные) | Да (ограниченная) |
| Класс безопасности | SIL 2 | SIL 1 | SIL 2 |
| MTBF (часов) | >300 000 | >180 000 (комплекс) | >250 000 |
Преимущество BENTLY 125680-01 — лучшая точность и разрешение измерения, быстрее время ответа, более широкий диапазон рабочих температур и полная поддержка предиктивного обслуживания. Для дорогостоящих роторных машин (турбины, компрессоры) или объектов с экстремальными условиями он является не替代性 выбором. Несмотря на то, что ABB CI867 имеет схожий класс безопасности, BENTLY 125680-01 опережает его по точности и функциональности предиктивного обслуживания — критическим параметрам для снижения эксплуатационных затрат.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип роторной машины и требования к точности: Если вы контролируете высокоинерционные машины (турбины, компрессоры) или нуждаетесь в разрешении ≤0,1 мкм, BENTLY 125680-01 — идеальный выбор. Для менее требовательных объектов (электродвигатели низкой мощности) можно выбрать Siemens S7-1500 + SM 331.
- Проверьте условия эксплуатации: Для помещений с температурными колебаниями -40 °C–+70 °C (северные ТЭЦ, газовые скважины) BENTLY 125680-01 гарантирует работоспособность. Для условий <0 °C не подойдет Siemens S7-1500 + SM 331.
- Учтите нужды в предиктивном обслуживании: Если вы планируете снизить затраты на экстренные ремонты через анализ тенденций износа, BENTLY 125680-01 с поддержкой исторических данных подходит «из коробки». Для систем, где достаточно только реального мониторинга, можно выбрать модули без этой функции.
Меры предосторожности
- Монтаж и калибровка: Устанавливайте BENTLY 125680-01 только сертифицированными инженерами Bently Nevada, следуя руководству по эксплуатации (доступно на BENTLY 125680-01) — используйте только оригинальные датчики Bently Nevada (330100-series), неоригинальные датчики искажают данные и снижают точность.
- Периодическая калибровка: Раз в 2 года выполняйте заводскую калибровку модуля и датчиков — это гарантирует сохранение точности измерения ≤0,5 %. При использовании в агрессивных средах (газовые компрессоры) сократите интервал калибровки до 1 года.
- Защита кабелей: Используйте экранированные кабели для подключения датчиков — это снижает влияние электромагнитных помех от силовых цепей (например, трансформаторов, электродвигателей). Разделяйте сигнальные кабели от силовых (≥1000 В АС) на расстоянии не менее 2 метров.
- Электробезопасность: Отключите питание шкафа Bently 3500 перед заменой или обслуживанием BENTLY 125680-01 — напряжение 24 В ПС может привести к поражение током. Используйте антистатические перчатки для защиты от электростатического разряда, который может повредить внутреннюю электронику модуля.
