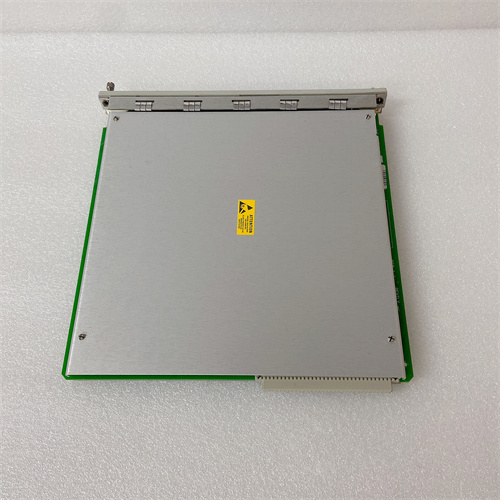

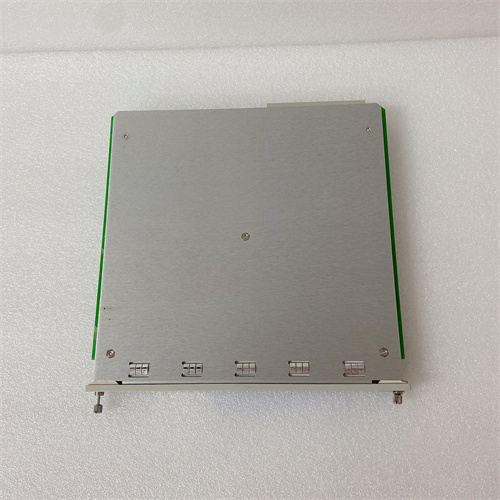

BENTLY 125704-01

Описание

Общие сведения о продукте

Описание продукта

1. Регулируемое усиление и линейная коррекция: Модуль BENTLY 125704-01 имеет коэффициент усиления 1–15 раз (настраиваемый через ПО BENTLY 3500 Configuration Tool) и встроенную систему линейной коррекции, которая компенсирует нелинейности, возникающие при передаче сигнала по кабелям длиной до 120 м или в условиях перепадов температуры. Например, если BENTLY 330876-03-50-00-00 (датчик вибрации) установлен на расстоянии 100 м от шасси 3500/60, сигнал при достижении 125704-01 может быть ослаблен до 0.4 В DC (норма 0.5–5 В DC) и искажен под влиянием помех. Модуль усиливает сигнал в 8 раз (до 3.2 В DC) и корректирует линейность до 99.8%, что гарантирует, что 3500/22M 138607-01 получает достоверные данные о вибрации ротора.
2. Многорежимный цифровой фильтр для устранения помех: BENTLY 125704-01 оснащен программируемым цифровым фильтром, поддерживающим три режима работы для блокировки различных типов шумов:
   • Фильтр низких частот (ФНЧ): Удаляет высокочастотные помехи от электродвигателей или трансформаторов (частота отсечки 0.1–800 Гц, настраиваемая);
   • Фильтр высоких частот (ФВЧ): Снижает низкочастотные помехи от вибраций основания оборудования (например, от движения конвейеров);
   • Фильтр полосы: Оставляет только сигналы в рабочем диапазоне сенсора (например, 1–500 Гц для вибрации), блокируя все внедиапазонные помехи.

     В нефтегазовой компрессорной станции, где вокруг шасси находятся мощные электродвигатели (источник помех 600–750 Гц), 125704-01 настраивается на ФНЧ с частотой отсечки 550 Гц — это блокирует высокочастотные шумы, и 3500/22M 138607-01 измеряет вибрацию с точностью ±0.4% полного диапазона.

3. Защита сенсоров и диагностика сигнала: BENTLY 125704-01 непрерывно контролирует уровень входного сигнала и состояние подключенного сенсора:
   • При входном сигнале ниже 0.1 В DC (обрыв кабеля) или выше 10 В DC (переvoltaж) модуль активирует красный LED-индикатор и отправляет сигнал об ошибке в шасси 3500/60;
   • Встроенные защитные диоды ограничивают максимальное входное напряжение до 15 В DC, предотвращая повреждение сенсора BENTLY 330980-51-00 при нештатных ситуациях (например, коротком замыкании кабеля).

Технические параметры

• Тип модуля: Одноканальный модуль сигнальной фильтрации и усиления;
• Параметры входа:
  • Тип сигнала: Аналоговый (0.1–10 В DC, от индуктивных сенсоров);
  • Входное сопротивление: ≥1 МОм (чтобы не загружать сенсор);
  • Максимальное входное напряжение: 15 В DC (с защитой);
• Параметры обработки:
  • Коэффициент усиления: 1–15 раз (настраиваемый через ПО BENTLY 3500 Configuration Tool);
  • Линейность: ≥99.8% (в диапазоне 0.1–10 В DC);
  • Уровень шумов: ≤2.5 мВ (пик-пик);
• Фильтрация:
  • Типы фильтров: ФНЧ, ФВЧ, фильтр полосы;
  • Диапазон частот отсечки: 0.1–800 Гц (шаг 0.1 Гц);
• Выходной сигнал:
  • Тип: Аналоговый (0.5–9.5 В DC, пропорциональный входному);
  • Максимальное нагрузочное сопротивление: 1 кОм;
• Питание:
  • Напряжение: 24 В DC (от шасси BENTLY 3500/60);
  • Потребляемый ток: ≤20 мА;
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20 (в составе шасси 3500/60);
  • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: В шасси BENTLY 3500/60 (стандартный слот);
  • Размеры (длина × ширина × высота): 140 mm × 100 mm × 25 mm;
  • Вес: ~85 г;
  • Индикаторы LED: 3 (работа — зеленый, предупреждение — желтый, ошибка — красный);
• Совместимость:
  • Сенсоры: BENTLY 330876-03-50-00-00, BENTLY 330980-51-00, BENTLY 9200 серии;
  • Модули: BENTLY 3500/22M 138607-01, BENTLY 3500/42M 140734-02, шасси BENTLY 3500/60;
• Стандарты соответствия: IEC 61000-6-2 (EMC), CE, UL 508.

Преимущества и особенности

1. Высокая точность обработки: Линейность ≥99.8% и низкий уровень шумов (≤2.5 мВ) гарантируют, что модули мониторинга получают достоверные данные, без искажений.
2. Гибкая фильтрация: Многорежимный цифровой фильтр позволяет адаптировать модуль под конкретные источники помех (электродвигатели, конвейеры), что критично для стабильной работы в промышленных средах.
3. Поддержка длинных кабелей: Усиление до 15 раз и линейная коррекция делают 125704-01 идеальным для сенсоров, расположенных на расстоянии до 120 м от шасси — не требуется дополнительных усилителей.
4. Детальная диагностика: Контроль состояния сенсора и сигналы об ошибке в шасси 3500/60 позволяют быстро выявлять проблемы (обрыв кабеля, переvoltaж), сокращая время простоя.
5. Интеграция с системой 3500: Стандартный монтаж в 3500/60 и совместимость с модулями BENTLY не требуют дополнительных адаптеров или драйверов — легко встраивается в существующие комплексы.

Примеры применения

1. Энергетика (паровая турбина электростанции):
   • Задача: Обработка сигнала от BENTLY 330876-03-50-00-00 (расположенного на 90 м от шасси 3500/60) и передача чистого сигнала в 3500/22M 138607-01.
   • Конфигурация: BENTLY 125704-01 установлен в шасси между сенсором и модулем 3500/22M 138607-01. Коэффициент усиления настроен на 7 раз (чтобы восстановить сигнал 0.35 В DC до 2.45 В DC), фильтр — на ФНЧ с частотой отсечки 400 Гц (удаление помех от генератора). Модуль стабильно передаёт сигнал, и 3500/22M 138607-01 измеряет вибрацию ротора с точностью ±0.3%.
2. Н нефтегазовая промышленность (центробежный насос):
   • Задача: Фильтрация низкочастотных помех от конвейера (15–25 Гц) и усиление сигнала от BENTLY 330980-51-00 (расстояние 85 м).
   • Конфигурация: BENTLY 125704-01 настраивается на ФВЧ с частотой отсечки 30 Гц (блокировка помех конвейера) и усиление 6 раз. При осевом перемещении насоса 0.6 мм сенсор выдает сигнал 0.5 В DC, после обработки 125704-01 — 3.0 В DC, который поступает в 3500/22M 138607-01 без искажений.
3. Металлургия (прокатная линия стального листа):
   • Задача: Обработка сигнала от сенсора вибрации ролика (BENTLY 330876-03-50-00-00, расстояние 110 м) в условиях сильного электромагнитного шума (от электродвигателей роликов).
   • Конфигурация: BENTLY 125704-01 использует фильтр полосы (10–500 Гц) для блокировки внедиапазонных помех и усиление 10 раз. При вибрации 35 мкм сенсор выдает сигнал 0.3 В DC, после обработки — 3.0 В DC. Модуль 3500/22M 138607-01 получает чистый сигнал и не активирует ложные предупреждения.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте BENTLY 125704-01 если сенсоры BENTLY (330876-03-50-00-00, 330980-51-00) расположены на расстоянии >50 м от шасси 3500/60 или работают в условиях сильного электромагнитного шума. Оптимально для турбин, компрессоров и прокатных линий в энергетике, нефтегазовой и металлургической промышленности.
• Предостережения:
  • Настраивайте коэффициент усиления с учетом длины кабеля — переусиление (>15 раз) может привести к насыщению выходного сигнала и потере точности;
  • Используйте только экранированные кабели категории Cat5e или выше для подключения сенсора к 125704-01 — дополнительная защита от помех;
  • Регулярно проверяйте LED-индикаторы — желтый индикатор указывает на слабый входной сигнал (проверьте кабель или зазор сенсора), красный — на переvoltaж или отказ модуля;
  • Калибруйте модуль через официальное ПО BENTLY 3500 Configuration Tool 1 раз в 2 года — поддерживает стабильность параметров обработки.
