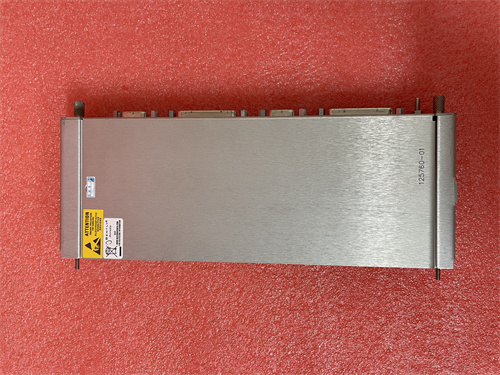

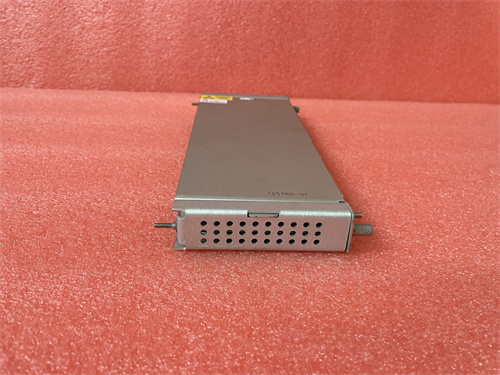

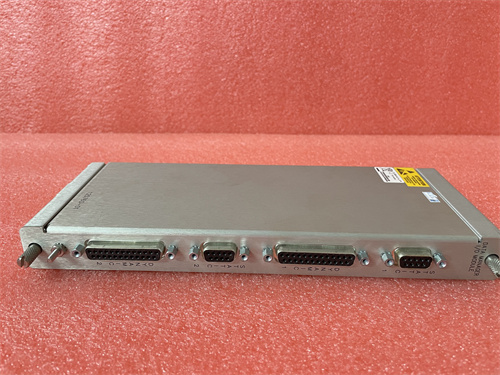

BENTLY 125760-01

Описание

Общие сведения о продукте

Описание продукта

1. Многоходовая конфигурация и распределение сигналов: Модуль BENTLY 125760-01 имеет 4 входных канала для подключения сенсоров и 2 выходных канала для передачи сигналов в модули обработки — это позволяет параллельно подключить до 4 сенсоров к одному модулю (например, 3500/22M 138607-01) или распределить сигналы от 2 сенсоров между двумя модулями (например, один сигнал в 126632-01 для фильтрации, другой напрямую в 3500/22M 138607-01). Например, в газотурбине с 4 сенсорами вибрации (по одному на каждый подшипник) 125760-01 собирает сигналы всех сенсоров и передает их в два модуля 3500/22M 138607-01 (по 2 сигнала на каждый модуль) — это оптимизирует использование слотов шасси 3500/60 и упрощает монтаж.
2. Адаптация сигналов и защита от переvoltaжа: BENTLY 125760-01 поддерживает адаптацию входных сигналов сенсоров (0.1–10 В DC) к выходным уровням, соответствующим требованиям модулей обработки:
   • Если сенсор выдает сигнал 0.5–5 В DC (например, BENTLY 330980-51-00), модуль адаптирует его до 0–10 В DC для совместимости с 3500/22M 138607-01;
   • Встроенные защитные диоды ограничивают максимальное входное напряжение до 15 В DC и предотвращают обратное напряжение, защищая сенсоры и модули от повреждения при неправильном подключении.

     В нефтегазовом компрессоре, где возможны кратковременные пики сигнала от сенсора (до 12 В DC), 125760-01 блокирует превышение 10 В DC на выходе, предотвращая перегрузку модуля 126632-01 и потери данных о вибрации.

3. Стабильность в условиях помех и диагностика: BENTLY 125760-01 оснащена EMC-защитой класса IEC 61000-6-2, которая подавляет электромагнитные помехи от электродвигателей, трансформаторов и высоковольтных линий — это гарантирует неискаженный передач сигнала даже в суровых промышленных условиях. Модуль также непрерывно контролирует состояние входных каналов: при обрыве кабеля к сенсору или коротком замыкании он активирует красный LED-индикатор на соответствующем канале и отправляет сигнал об ошибке в шасси 3500/60, позволяя операторам быстро локализовать проблему.

Технические параметры

• Тип модуля: Многоходовой модуль сигнальной адаптации и распределения;
• Количество каналов:
  • Входы: 4 (аналоговые, для сенсоров BENTLY);
  • Выходы: 2 (аналоговые, для модулей обработки);
• Параметры сигнала:
  • Входной диапазон: 0.1–10 В DC (от индуктивных сенсоров);
  • Выходной диапазон: 0–10 В DC (адаптированный, точность ±0.2%);
  • Коэффициент адаптации: 0.5–2.0 (настраиваемый через джамперы);
• Защита:
  • EMC: Соответствие IEC 61000-6-2 (класс Industrial);
  • Переvoltaж: Защита до 15 В DC (вход);
  • Обратное напряжение: Защита диодами;
• Питание:
  • Напряжение: 24 В DC (от шасси BENTLY 3500/60 или внешнего источника);
  • Потребляемый ток: ≤30 мА;
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20 (в составе шасси) / IP40 (настенное монтаж);
  • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: В шасси BENTLY 3500/60 (стандартный слот) или настенное (крепежные отверстия);
  • Размеры (длина × ширина × высота): 140 mm × 100 mm × 25 mm;
  • Вес: ~90 г;
  • Индикаторы LED: 6 (по 1 на входной канал — зеленый/красный, по 1 на выходной канал — зеленый);
• Совместимость:
  • Сенсоры: BENTLY 330980-51-00, BENTLY 330876-03-50-00-00, BENTLY 9200 серии;
  • Модули: BENTLY 3500/22M 138607-01, BENTLY 126632-01, BENTLY 3500/42M 140734-02;
• Стандарты соответствия: IEC 61000-6-2, CE, UL 508.

Преимущества и особенности

1. Многоходовая конфигурация: Подключение до 4 сенсоров к 2 выходам позволяет оптимизировать использование слотов шасси 3500/60 и снизить затраты на дополнительные модули.
2. Гибкая адаптация сигналов: Настраиваемый коэффициент адаптации (0.5–2.0) обеспечивает совместимость с сенсорами и модулями с разными уровнями сигнала.
3. Надежная защита: EMC-защита и защита от переvoltaжа/обратного напряжения предотвращают повреждение сенсоров и модулей, увеличивая срок службы системы.
4. Детальная диагностика: LED-индикаторы по каждому каналу позволяют быстро выявлять проблемы (обрыв кабеля, короткое замыкание) без дополнительного оборудования.
5. Универсальность монтажа: Возможность установки в шасси 3500/60 или настенное монтаж адаптирует модуль под разные условия размещения (широкие шкафы или ограниченное пространство).

Примеры применения

1. Энергетика (паровая турбина электростанции):
   • Задача: Подключение 4 сенсоров вибрации (BENTLY 330876-03-50-00-00) к 2 модулям 3500/22M 138607-01 (по 2 сенсора на модуль) для экономии слотов шасси.
   • Конфигурация: BENTLY 125760-01 установлен в шасси 3500/60 — 4 входных канала подключены к сенсорам турбины, 2 выходных канала — к модулям 3500/22M 138607-01. Коэффициент адаптации настроен на 1.0 (сигнал 0.5–5 В DC сенсора преобразуется в 0–10 В DC для модуля). При обрыве кабеля к одному из сенсоров красный LED на соответствующем входе 125760-01 загорается, и операторы быстро устраняют неисправность.
2. Н нефтегазовая промышленность (центробежный компрессор):
   • Задача: Распределение сигнала от 2 сенсоров позиции (BENTLY 330980-51-00) — один сигнал в 126632-01 для фильтрации, другой напрямую в 3500/22M 138607-01 для мониторинга.
   • Конфигурация: BENTLY 125760-01 подключен к 2 сенсорам — выход 1 модуля направлен в 126632-01 (фильтрация помех), выход 2 — в 3500/22M 138607-01. При превышении осевого перемещения 1.0 мм сенсоры выдают сигнал 3.0 В DC, 125760-01 адаптирует его до 6.0 В DC для модулей, и система отправляет предупреждение в SCADA.
3. Металлургия (прокатная линия стального листа):
   • Задача: Подключение 3 сенсоров вибрации роликов (BENTLY 330876-03-50-00-00) к одному модулю 3500/22M 138607-01 в условиях сильного электромагнитного шума.
   • Конфигурация: BENTLY 125760-01 с EMC-защитой собирает сигналы 3 сенсоров и передает их в один модуль 3500/22M 138607-01. Встроенная защита блокирует помехи от электродвигателей, и модуль получает чистые сигналы — при вибрации 40 мкм система активирует предупреждение, не допуская ложных срабатываний.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте BENTLY 125760-01 если вам нужно подключить несколько сенсоров BENTLY к модулям обработки шасси 3500/60 или адаптировать сигналы к разным уровням напряжения. Оптимально для турбин, компрессоров и прокатных линий в энергетике, нефтегазовой и металлургической промышленности.
