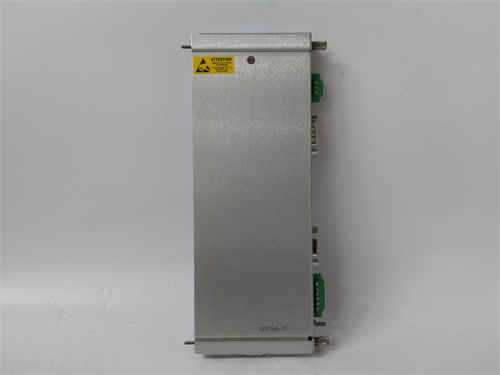

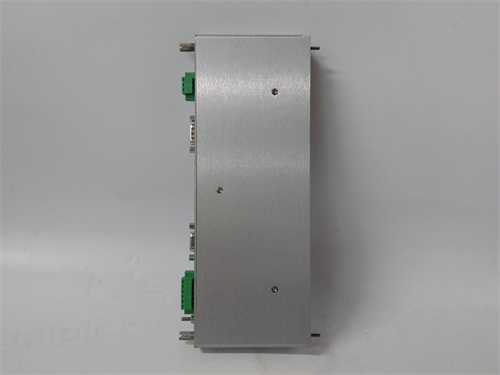

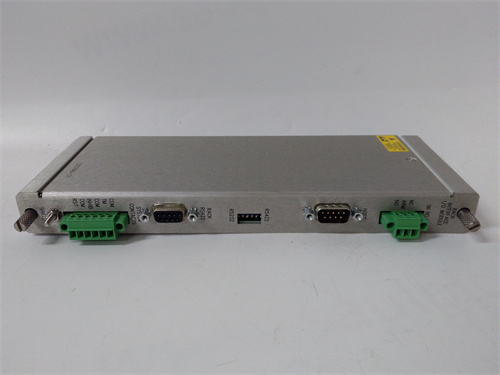

BENTLY 125768-01

Описание

Общие сведения о продукте

Описание продукта

1. Многофункциональная диагностика и детекция дефектов: Модуль BENTLY 125768-01 поддерживает анализ нескольких типов сигналов одновременно:
   • Вибрация: Обрабатывает сигналы от индуктивных сенсоров (например, BENTLY 9200-06-02-10-00) в диапазоне 0.1–1000 Гц, измеряет амплитуду колебаний (до 500 мкм) и частотные компоненты (например, гармоники скорости вращения — признак дисбаланса);
   • Положение ротора: Контролирует смещение оси ротора (диапазон 0–5 мм) и осевое перемещение (до 10 мм), критические для предотвращения контакта ротора с статическими частями;
   • Температура: Принимает сигналы от термокопелей или Pt100 (0–200 °C) для контроля температуры подшипников и статора.

     Например, в газотурбинной электростанции 125768-01 анализирует сигналы от 4 сенсоров вибрации: при обнаружении гармоники 2X (дважды превышающей номинальную частоту вращения — признак износа подшипника) модуль активирует предупреждающий сигнал; при достижении амплитуды вибрации 80 мкм (критический уровень) — отправляет команду на остановку турбины за 0.1 сек.

2. Настраиваемые алгоритмы защиты и быстрая реакция: BENTLY 125768-01 позволяет инженерам через ПО BENTLY 3500 Configuration Tool задавать пользовательские параметры защиты:
   • Уставки по вибрации/температуре: Задаются граничные значения (например, предупреждающий уровень — 40 мкм, аварийный — 70 мкм для вибрации);
   • Характеристики времени-задержки: Выбирается тип реакции (независимо от времени, с задержкой или инвертированная) — например, для турбин с высокой инерционностью используется задержка 0.5 сек, чтобы избежать ложных остановок;
   • Логика защиты: Настраивается условие активации (например, «только при превышении и вибрации, и температуры» или «при превышении любого параметра»).

     В нефтегазовом компрессоре 125768-01 настроен на аварийное отключение при превышении вибрации 60 мкм и температуры подшипника 120 °C — это предотвращает повреждение ротора при сочетании дефектов. Время реакции модуля на аварийный сигнал не превышает 50 мкс, что критично для быстрорастущих дефектов (например, обрыв лопасти турбины).

3. Интеграция с исполнительными механизмами и архивация событий: BENTLY 125768-01 имеет 4 цифровых выхода (24 В DC, максимальный ток 2 А) для подключения контакторов, сигнальных маяков или реле остановки. При активации защиты модуль отправляет команду на исполнительное устройство (например, отключение привода) и сохраняет событие в встроенной памяти (до 10 000 записей) с отметкой времени, даты и значениями параметров в момент аварии. Это позволяет инженерам после устранения неисправности проанализировать причину аварии — например, в прокатной линии 125768-01 сохранил данные о том, что остановка произошла при вибрации 75 мкм и температуре 130 °C, что помогло выявить износ подшипника ролика.

Технические параметры

• Тип модуля: Модуль защиты и диагностики для роторных механизмов;
• Поддерживаемые сигналы:
  • Аналоговые входы: 4 × 4–20 мА (для вибрации, позиции, температуры);
  • Цифровые входы: 2 × 24 В DC (сигналы готовности сенсоров);
• Параметры диагностики:
  • Диапазон вибрации: 0–500 мкм (пик-пик);
  • Диапазон положения: 0–5 мм (смещение оси), 0–10 мм (осевое перемещение);
  • Диапазон температуры: 0–200 °C (для Pt100/термокопелей);
  • Частотный диапазон: 0.1–1000 Гц;
• Защитные функции:
  • Время реакции: ≤50 мкс;
  • Количество уставок: 8 (4 предупреждающих, 4 аварийных);
  • Типы характеристик: Независимая от времени, с задержкой, инвертированная;
• Выходы:
  • Цифровые выходы: 4 × 24 В DC (максимальный ток 2 А);
  • Сигналы статуса: 2 × 4–20 мА (для передачи уровня параметров в SCADA);
• Питание:
  • Напряжение: 24 В DC (от шасси BENTLY 3500);
  • Потребляемый ток: ≤40 мА;
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20 (в составе шасси 3500);
  • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: В шасси BENTLY 3500 (슬от-монтаж);
  • Размеры (длина × ширина × высота): 160 mm × 100 mm × 30 mm;
  • Вес: ~180 г;
  • Индикаторы LED: 6 (питание — зеленый, предупреждение — желтый, авария — красный, активность каждого канала — белый);
• Совместимость:
  • Сенсоры: BENTLY 9200 серии, Pt100, термокопели;
  • Системы: BENTLY 3500, SCADA (Siemens WinCC, ABB System 800xA);
• Стандарты соответствия: IEC 61508 (функциональная безопасность), IEC 61000-6-2 (EMC), CE, UL 508.

Преимущества и особенности

1. Точная детекция дефектов: Анализ частотных компонент сигналов позволяет выявлять ранние признаки износа (дисбаланс, износ подшипников) до возникновения видимых повреждений.
2. Быстрая реакция: Время реакции ≤50 мкс гарантирует остановку оборудования при критических дефектах, минимизируя ущерб.
3. Гибкость настроек: Пользовательские алгоритмы защиты адаптируются под специфику каждого механизма (турбина, компрессор, ролик).
4. Архивция событий: Сохранение данных об авариях помогает анализировать причины и предотвращать повторение сбоев.
5. Интеграция с BENTLY 3500: Стандартный монтаж в шасси и совместимость с другими модулями (125388-01H, 135489-03) образуют единую систему мониторинга.

Примеры применения

1. Энергетика (газотурбина мощностью 150 МВт):
   • Задача: Защита турбины от дисбаланса ротора, износа подшипников и перегрева, с остановкой при критических параметрах.
   • Конфигурация: BENTLY 125768-01 установлен в шасси 3500, подключен к 4 сенсорам вибрации BENTLY 9200-06-02-10-00 и 2 датчикам температуры Pt100. Уставки настроены: предупреждение при вибрации 40 мкм/температуре 110 °C, авария при 70 мкм/130 °C. При обнаружении гармоники 2X (признак износа подшипника) модуль активирует желтый индикатор и отправляет сигнал в SCADA; при достижении аварийных значений — отправляет команду на отключение топливоподачи за 0.08 сек, останавливая турбину.
2. Н нефтегазовая промышленность (центробежный компрессор):
   • Задача: Контроль осевого перемещения ротора (допустимый предел 8 мм) и вибрации (допустимый предел 50 мкм), с блокировкой запуска при превышении.
   • Конфигурация: BENTLY 125768-01 обрабатывает сигналы от сенсора позиции BENTLY 9200-08-02-10-00 и 2 сенсоров вибрации. При осевом перемещении 9 мм или вибрации 55 мкм модуль блокирует выход сигнала «запуск» на контактор компрессора и загорает красный индикатор. Инженерам требуется устранить причину (например, засорение масляной системы) и сбросить ошибку через ПО BENTLY 3500.
3. Металлургия (прокатная линия стального листа):
   • Задача: Защита прокатных роликов от перегрева (допустимая температура 120 °C) и вибрации (допустимая амплитуда 60 мкм), с снижением скорости при предупреждении.
   • Конфигурация: BENTLY 125768-01 подключен к термокопели на ролике и сенсору вибрации. При температуре 110 °C или вибрации 50 мкм модуль отправляет сигнал в контроллер PLC, который снижает скорость конвейера на 30%; при достижении 120 °C/60 мкм — останавливает линию и активирует тревогу.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте BENTLY 125768-01 если вам нужно защитить роторные механизмы (турбины, компрессоры, ролики) с требованиями к ранней детекции дефектов и быстрой реакции. Оптимально для энергетики, нефтегазовой и металлургической промышленности.
• Предостережения:
  • Калибруйте модуль совместно с сенсорами — неправильная калибровка приведет к ложным срабатываниям или пропуску аварийных сигналов;
  • Настраивайте уставки строго в соответствии с техническими характеристиками механизма — перевыполнение уставок снижает надежность, а занижение — вызывает частые остановки;
  • Регулярно проверяйте состояние LED-индикаторов — желтый индикатор предупреждения требует внимания, а красный — немедленного вмешательства;
  • Архивируйте данные об событиях не реже 1 раза в месяц — это поможет анализировать тенденции износа и планировать техническое обслуживание.
