Описание продукта

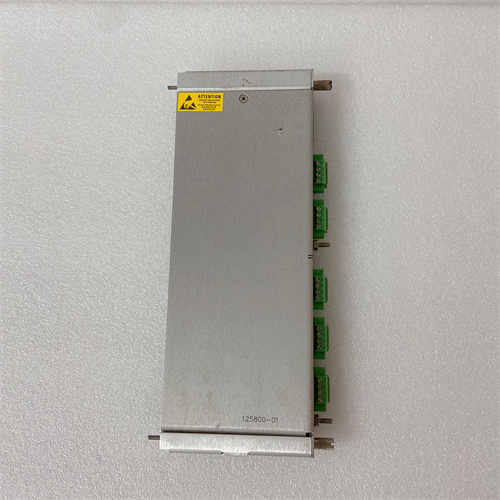

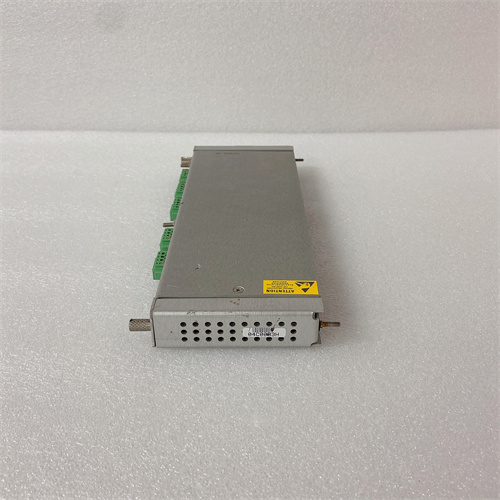

BENTLY 125800-01 3500/25 — это ключевой модуль системы мониторинга состояния роторного оборудования производства Bently Nevada (часть Baker Hughes), предназначенный для обработки сигналов от индуктивных датчиков вибрации, положения и вращения. Данный модуль BENTLY 125800-01 3500/25 является частью популярной системы Bently 3500, обеспечивая интеграцию данных от до 4-х датчиков и их преобразование в формат для оперативного анализа операторами. Благодаря высокой точности обработки и надежности, BENTLY 125800-01 3500/25 широко используется в энергетике, нефтегазовой и тяжелой промышленности, где контроль состояния турбин, компрессоров и электрогенераторов критичен для предотвращения аварий. Особенно важно, что BENTLY 125800-01 3500/25 поддерживает как стандартные, так и кастомные пороги алертов, что позволяет адаптировать его под специфические требования объекта. Детальную информацию о конфигурации каналов, настройке порогов и совместимости с датчиками можно найти по ссылке на BENTLY 125800-01 3500/25: [вставьте предоставленную ссылку]. Также BENTLY 125800-01 3500/25 оснащен световыми индикаторами состояния каждого канала, упрощая быструю диагностику на месте.
Технические параметры
- Тип устройства: модуль обработки сигналов системы Bently 3500 для анализа вибрации, положения и вращения ротора
- Количество каналов: 4 независимых канала (для подключения индуктивных датчиков)
- Параметры обработки сигналов:
- Тип входных сигналов: аналоговые (от датчиков Bently 3301, 3307), диапазон ±5 В DC
- Тип обрабатываемых параметров: вибрация (поперечная/осенняя), положение ротора, частота вращения
- Частотный диапазон анализа: 0,1 Гц — 10 кГц
- Уровень шума: ≤2 мВ (пик-пик)
- Время отклика: ≤1 мс
- Функции анализа:
- Вычисление амплитуды вибрации (пиковая, эффективная)
- Определение положения ротора относительно статики
- Измерение частоты вращения (0,1 — 30 000 об/мин)
- Поддержка кастомных порогов предупреждения и аварии
- Коммуникация:
- Интерфейс с системой 3500: внутренний шиной backplane (для связи с другими модулями системы)
- Возможность подключения к ПО Bently System 1 через шину
- Питание:
- Входное напряжение: 24 В DC ±10% (от источника системы 3500)
- Потребление: ≤5 Вт
- Защитные функции:
- Защита от короткого замыкания на входах (автоматическое ограничение тока)
- Защита от электромагнитных помех (ЭМС) по классу EN 61326-1 Class A
- Защита от перегрева (отключение при температуре >70 °C)
- Механические параметры:
- Материал корпуса: нержавеющая сталь 304
- Габариты (длина × ширина × толщина): 160 × 100 × 30 мм
- Вес: 450 г
- Тип монтажа: в шине системы Bently 3500 (стандартная рама 3500/10)
- Уровень защиты: IP20 (IEC 60529)
- Температурные параметры:
- Рабочая температура: 0 °C — +65 °C
- Хранилище температура: -40 °C — +85 °C
- Совместимость:
- Датчики: Bently 330104, 330105, 330705 (индуктивные датчики)
- Системы: Bently 3500 (рама 3500/10, модули 3500/42, 3500/92), ПО Bently System 1
- Сертификации: ISO 9001, CE, UL 508, ATEX Zone 2, RoHS
- Гарантийный срок: 48 месяцев
Преимущества и особенности
- Высокоточная обработка сигналов: BENTLY 125800-01 3500/25 обеспечивает анализ с частотным диапазоном до 10 кГц и уровнем шума ≤2 мВ, что критично для выявления малых дефектов в роторах (например, начального износа подшипников).
- Интеграция с системой 3500: Модуль идеально вписывается в экосистему Bently 3500, обмениваясь данными с другими модулями (например, с модулем вывода сигналов 3500/42) через внутреннюю шину — исключает задержки в передаче данных.
- Гибкая настройка порогов: Возможность программирования как стандартных, так и индивидуальных порогов предупреждения и аварии позволяет адаптировать BENTLY 125800-01 3500/25 под специфику оборудования (например, турбины с высокими требованиями к вибрации).
- Легкая диагностика: Световые индикаторы на каждом канале (зеленый — нормально, желтый — предупреждение, красный — авария) позволяют операторам быстро определить состояние системы без подключения дополнительного ПО.
- Надежность в суровых условиях: Защита от ЭМС Class A и корпус из нержавеющей стали гарантируют стабильную работу в условиях сильных электромагнитных помех и умеренной коррозии (например, на нефтепроводах).
Прикладные случаи по отраслям
- Энергетика: BENTLY 125800-01 3500/25 используется в паровых электростанциях для обработки сигналов от датчиков вибрации турбин. Интеграция с системой 3500 позволяет операторам в реальном времени отслеживать амплитуду вибрации и останавливать оборудование при достижении критических порогов.
- Нефтегазовая отрасль: На компрессорных станциях модуль обрабатывает данные от датчиков положения ротора газовых компрессоров (Bently 330105). Кастомные пороги предупреждают о приближении ротора к статике, предотвращая заедение.
- Металлургия: В сталелитейных цехах BENTLY 125800-01 3500/25 анализирует сигналы от датчиков электродвигателей рольгангов. Высокий частотный диапазон позволяет выявлять резонансные вибрации, обусловленные неисправностями в передачах.
- Химическая промышленность: В реакторных установках модуль обрабатывает данные от датчиков вращения агитаторов. С помощью ПО Bently System 1 операторы анализируют исторические данные и планируют замену агитаторов до возникновения поломок.
Сравнение с конкурентами
По сравнению с аналоговыми модулями обработки сигналов (например, SKF Microlog CMXA 750, EPRO PR6423) BENTLY 125800-01 3500/25 имеет три ключевые преимущества:
- Глубокая интеграция с системой 3500: Модуль разработан специально для работы в составе Bently 3500, что обеспечивает мгновенную передачу данных и отсутствие конфликтов — у конкурентов часто возникают задержки при подключении к сторонним системам.
- Широкий частотный диапазон (до 10 кГц): Против 5 кГц у большинства аналогов — позволяет выявлять более мелкие дефекты в роторах, что критично для высокоскоростных турбин.
- Поддержка кастомных порогов: В отличие от конкурентов с фиксированными параметрами, BENTLY 125800-01 3500/25 можно адаптировать под уникальные требования объекта (например, турбины с нестандартными режимами работы).
Советы по выбору и предостережения
Советы по выбору
- Оцените тип системы мониторинга: Выбирайте BENTLY 125800-01 3500/25 если вы уже используете или планируете внедрить систему Bently 3500 — это гарантирует полную совместимость и минимальные затраты на интеграцию.
- Проверьте количество датчиков: Модуль поддерживает 4 канала — для большего количества датчиков используйте несколько модулей в составе рамы 3500/10.
- Учтите требования к точности: Если нужно анализировать высокочастотные вибрации (например, у турбин с скоростью >10 000 об/мин), преимущество в частотном диапазоне до 10 кГц станет решающим.
Предостережения
- Монтаж и настройку выполняйте только квалифицированным персоналом: Неправильная установка в раму 3500 или конфигурация порогов может привести к некорректной обработке сигналов или повреждению BENTLY 125800-01 3500/25. Строго следуйте руководству по эксплуатации Bently.
- Не превышайте диапазон входных сигналов: Входные сигналы должны быть в пределах ±5 В DC — превышение может повредить каналы модуля. Используйте защитные адаптеры для датчиков с более высоким выходом.
- Регулярная калибровка: Раз в 12 месяцев калибруйте модуль с использованием эталонных сигналов — гарантирует сохранение точности измерений.
- Контроль температуры рамы: Температура в шкафу с системой 3500 не должна превышать +65 °C — повышенная температура снижает стабильность обработки сигналов. Дополнительные рекомендации можно найти по ссылке на продукт: [вставьте предоставленную ссылку].
