Описание
Описание продукта

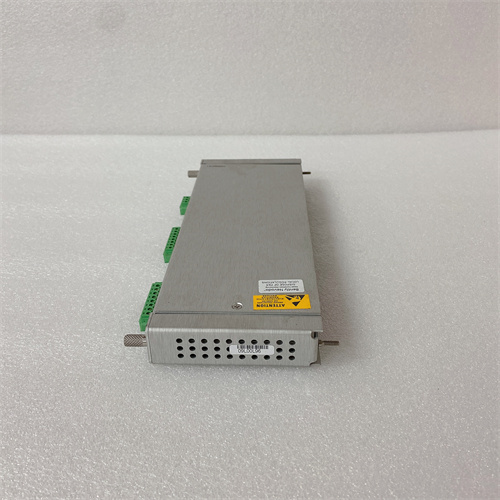

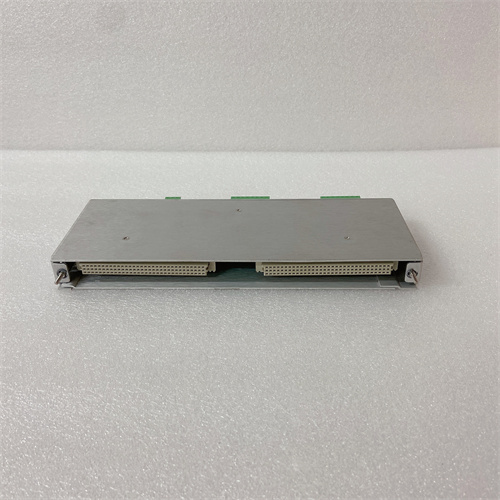

BENTLY 126398-01G 3500/25 — это модуль интерфейса коммуникации для системы мониторинга Bently 3500, разработанный компанией Bently Nevada (часть GE Digital) для обеспечения надежной передачи данных между модулями мониторинга и внешними системами управления. Он предназначен для интеграции в комплексные решения контроля турбин, компрессоров, электрогенераторов и других роторных агрегатов в энергетике, нефтегазе, тяжелой машиностроении и химической промышленности. Как ключевой элемент сетевого взаимодействия Bently 3500, BENTLY 126398-01G 3500/25 обеспечивает обмен данными между модулями вибрации, позиции ротора и внешними SCADA/MES системами, используя современные протоколы связи. Отличая się от базовых модулей интерфейсов, BENTLY 126398-01G 3500/25 поддерживает Gigabit Ethernet и протокол OPC UA, что гарантирует высокоскоростную и безопасную передачу больших объемов данных. Благодаря полной совместимости с другими модулями Bently 3500 (например, 3500/42, 3500/53) и компактному дизайну, BENTLY 126398-01G 3500/25 легко интегрируется в шкафы системного оборудования, становясь важным звеном для цифровизации промышленных процессов.
Параметры продукта
- Тип устройства: Модуль интерфейса коммуникации для системы мониторинга Bently 3500.
- Основная функция: Организация передачи данных между модулями мониторинга и внешними системами (SCADA, MES, ПО анализа).
- Поддерживаемые протоколы:
- Ethernet/IP;
- Modbus TCP/IP;
- OPC UA (с поддержкой шифрования данных);
- FTP/FTPS (для экспорта логов).
- Сетевые характеристики:
- Интерфейсы: 2 порта Gigabit Ethernet (10/100/1000 Mbps) с поддержкой冗余 ( Ring topology);
- Максимальная скорость передачи: 1 Gbps;
- Адресация: IPv4/IPv6, DHCP, Static IP.
- Ёмкость обработки данных:
- Частота обновления данных: до 1000 записей/сек;
- Поддержка до 32 подключенных модулей мониторинга Bently 3500.
- Механические характеристики:
- Размеры: 160 мм (высота) × 100 мм (ширина) × 200 мм (глубина);
- Материал корпуса: Алюминий с антикоррозионным покрытием;
- Монтаж: Встраивание в шасси Bently 3500 (стандартная рама 19″).
- Рабочие условия:
- Температура: 0 °C до +60 °C;
- Влажность: 5%–95% (без конденсации);
- Устойчивость к вибрации: ≤5 g (10–500 Гц);
- Класс защиты: IP20 (для внутреннего монтажа в шкафы).
- Совместимость: Полностью совместим с модулями Bently 3500/42 (мониторинг вибрации), 3500/53 (мониторинг позиции), 3500/32 (модуль питания) и ПО Bently System 1.
- Сертификации: UL 508, CSA C22.2 No.14, IEC 61010-1, ATEX Zone 2.
Преимущества и особенности
- Gigabit Ethernet и冗余: Два порта Gigabit Ethernet с поддержкой кольцевой топологии (Ring) обеспечивают высокоскоростную передачу данных и надежность — при разрыве кабеля сеть автоматически перестраивается за <50 мс.
- Поддержка OPC UA с шифрованием: Протокол OPC UA с шифрованием данных делает BENTLY 126398-01G 3500/25 безопасным для интеграции с системами уровня предприятия (MES), защищая конфиденциальные параметры агрегатов.
- Высокая ёмкость обработки: Возможность обрабатывать до 1000 записей/сек позволяет модулю работать с большими комплексами агрегатов (например, нескольких турбин в ТЭЦ) без задержек.
- Полная интеграция с Bently 3500: Оптимизирован для работы с модулями серии 3500 — автоматически распознает подключенные устройства, не требуя ручной настройки протоколов.
- Защита в опасных зонах: Сертификация ATEX Zone 2 позволяет использовать модуль на нефтегазовых площадках и в химических цехах без дополнительных защитных корпусов.
Случаи применения в отраслях
- Энергетика: В ТЭЦ с несколькими паровыми турбинами BENTLY 126398-01G 3500/25 собирает данные от 16 модулей мониторинга вибрации и позиции, передавая их через OPC UA в корпоративную SCADA-систему. Gigabit Ethernet обеспечивает задержку <100 мс, что критично для оперативного регулирования нагрузки на турбины.
- Нефтегаз: На многосекционных компрессорных станциях BENTLY 126398-01G 3500/25 использует Modbus TCP для связи с локальной системой управления и FTP для экспорта логов в облачное хранилище. Кольцевая топология сети гарантирует, что при повреждении одного кабеля передача данных не прекращается.
- Химическая промышленность: В цехах с реакторными агрегатами BENTLY 126398-01G 3500/25 работает в зоне ATEX Zone 2, передавая данные о температуре и вибрации через зашифрованный OPC UA в систему безопасности. Это исключает риск утечки конфиденциальной информации о процессе.
- Тяжелая машиностроение: В заводах по производству двигателей BENTLY 126398-01G 3500/25 интегрируется с испытательными стендами, передавая данные о вибрации и скорости двигателей в ПО анализа Bently System 1. Высокая частота обновления (1000 записей/сек) позволяет детально отслеживать динамику параметров при разных режимах нагрузки.
Сравнение с конкурентами
| Параметр | BENTLY 126398-01G 3500/25 | Конкурентный модуль (Emerson 1420-COMM) | Конкурентный модуль (Siemens S7-1500 + CP 1543-1) |
|---|---|---|---|
| Скорость Ethernet | 1 Gbps | 100 Mbps | 1 Gbps |
| Поддержка OPC UA | Да (с шифрованием) | Нет | Да (требует дополнительного ПО) |
| Редиundantная сеть | Кольцевая топология | Линейная | Кольцевая (требует лицензии) |
| Сертификация ATEX | Да (Zone 2) | Нет | Нет |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем Bently 3500 с большим количеством агрегатов (≥5) — выбирайте BENTLY 126398-01G 3500/25, так как его высокая ёмкость обработки (1000 записей/сек) исключает задержки в передаче данных.
- В объектах, где требуется безопасная интеграция с MES/SCADA (например, нефтегазовые платформы) — приоритетно выбирайте за поддержку зашифрованного OPC UA, защищающего данные от утечек.
- Для сетей с требованием непрерывности (критические турбинные установки) — модуль подходит лучше, чем конкуренты, за наличие redundantной кольцевой топологии.
Меры предосторожности
- При настройке сети убедитесь, что кольцевая топология BENTLY 126398-01G 3500/25 правильно сконфигурирована через ПО Bently System 1 — неправильные настройки могут привести к петлям в сети и сбоям передачи.
- Ограничивайте количество подключенных внешних систем до 8 — превышение этого числа снижает скорость обработки данных и вызывает задержки.
- Регулярно обновляйте firmware модуля через официальный портал GE Digital — обновления включают исправления уязвимостей в протоколах и улучшения стабильности работы.
- Устанавливайте модуль на расстоянии ≥1 м от мощных электроприборов — электромагнитные помехи могут искажать сигналы Ethernet.
- Используйте только сертифицированные кабели Ethernet (CAT6 или выше) для подключения — низкокачественные кабели ограничивают скорость до 100 Mbps и снижают надежность.
