Описание продукта

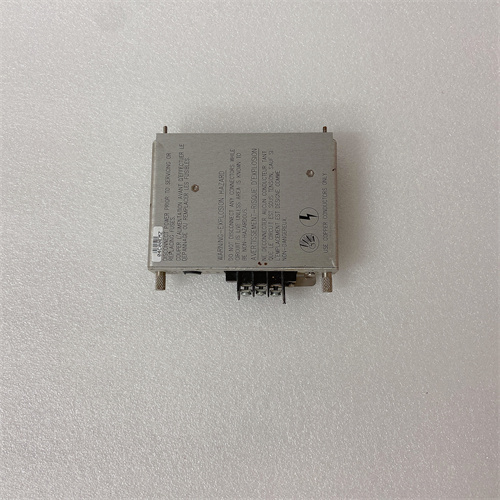

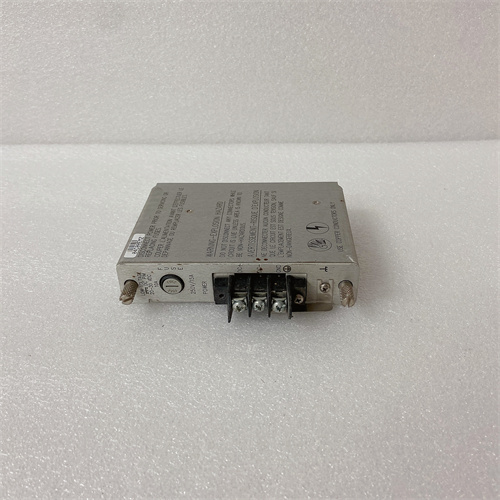

BENTLY 133323-01 3500/92 — это модуль интерфейса для подключения внешних устройств к системе мониторинга Bently 3500, разработанный компанией Bently Nevada (часть GE Digital) для интеграции с промышленными контроллерами, панелями оператора и системами безопасности. Он предназначен для критических объектов: турбинные установки ТЭЦ, компрессорные станции нефтегазовых площадок, тяжелые двигатели машиностроительных заводов и реакторные агрегаты химической промышленности. Как ключевой элемент расширяемости системы Bently 3500, BENTLY 133323-01 3500/92 обеспечивает двустороннюю передачу данных — от модулей мониторинга (вибрация, позиция ротора) к внешним системам (например, PLC Siemens, SCADA ABB) и обратно, что критично для синхронизации управления агрегатами и сигнализации аварий. Отличая się от стандартных интерфейсных модулей, BENTLY 133323-01 3500/92 поддерживает множество цифровых и аналоговых сигналов, а также функции дублирования данных для надежности. Благодаря полной совместимости с модулями Bently 3500 (3500/42, 3500/53, 3500/32) и ПО Bently System 1, BENTLY 133323-01 3500/92 легко интегрируется в существующие инфраструктуры, становясь важным звеном для унификации управления промышленными процессами.
Параметры продукта
- Тип устройства: Модуль интерфейса для подключения внешних устройств к системе мониторинга Bently 3500.
- Основная функция: Передача данных между модулями Bently 3500 и внешними системами (PLC, SCADA, системы безопасности).
- Поддерживаемые сигналы:
- Цифровые входы/выходы: 16 дискретных входов (24 В DC) + 16 дискретных выходов (релейные, 250 В AC / 5 А);
- Аналоговые входы/выходы: 4 аналоговых входов (4–20 мА DC) + 4 аналоговых выходов (4–20 мА DC);
- Сигналы синхронизации: 2 входа для сигналов скорости (TTL, 0–10 кГц) от внешних датчиков.
- Протоколы связи:
- Serial: RS-485 (Modbus RTU) для подключения к контроллерам PLC;
- Ethernet: Modbus TCP для связи с SCADA-системами;
- Протокол внутренней шины Bently 3500: для обмена данными с модулями мониторинга.
- Функции надежности:
- Дублирование критических сигналов (2 канала для одного параметра);
- Автоматическое переключение на резервный канал при ошибке передачи;
- Логирование всех транзакций данных (сохранение за 3 месяца).
- Механические характеристики:
- Размеры: 160 мм (высота) × 100 мм (ширина) × 200 мм (глубина);
- Материал корпуса: Алюминий с антикоррозионным покрытием;
- Монтаж: Встраивание в шасси Bently 3500 (стандартная рама 19″).
- Рабочие условия:
- Температура: 0 °C до +60 °C;
- Влажность: 5%–95% (без конденсации);
- Устойчивость к вибрации: ≤5 g (10–500 Гц);
- Класс защиты: IP20 (для внутреннего монтажа в шкафы).
- Совместимость: Полностью совместим с модулями Bently 3500/42 (мониторинг вибрации), 3500/53 (мониторинг позиции), 3500/32 (модуль питания) и внешними системами: PLC Siemens S7-1500, SCADA ABB 800xA, панели оператора Allen-Bradley.
- Сертификации: UL 508, CSA C22.2 No.14, IEC 61010-1, ATEX Zone 2.
Преимущества и особенности
- Многофункциональность сигналов: Поддержка 16 цифровых + 4 аналоговых входов/выходов делает BENTLY 133323-01 3500/92 универсальным — он заменяет 2–3 специализированных модуля, экономя пространство в шасси Bently 3500.
- Дублирование данных: Функция дублирования критических параметров (например, сигнала аварийного останова) гарантирует, что информация не теряется при сборе одного канала, критично для систем безопасности.
- Совместимость с внешними системами: Поддержка Modbus RTU/TCP позволяет интегрировать модуль с большинством промышленных контроллеров и SCADA — не требуется разработка кастомных драйверов, сокращая время внедрения.
- Логирование транзакций: Хранение данных о всех передачах за 3 месяца облегчает расследование инцидентов (например, причина задержки сигнала) и подтверждение соответствия стандартам безопасности (IEC 61508).
- Защита в опасных зонах: Сертификация ATEX Zone 2 позволяет использовать BENTLY 133323-01 3500/92 на нефтегазовых площадках и в химических цехах без дополнительных защитных корпусов.
Случаи применения в отраслях
- Энергетика: В ТЭЦ с паровыми турбинами BENTLY 133323-01 3500/92 передает данные о вибрации турбины (из модуля 3500/42) через Modbus TCP в SCADA-систему Siemens WinCC. Аналоговые выходы модуля отправляют сигнал скорости в PLC, который регулирует подачу топлива, синхронизируя работу турбины с сетью электроэнергии. При превышении критической вибрации дискретные выходы активируют аварийное останавливание через систему безопасности.
- Нефтегаз: На компрессорных станциях BENTLY 133323-01 3500/92 принимает сигналы давления газа от внешнего датчика (аналоговый вход) и передает их в модуль 3500/53 для корреляции с позицией ротора компрессора. Через RS-485 модуль обменивается данными с PLC Allen-Bradley, который автоматически снижает скорость компрессора при превышении давления, предотвращая разрыв трубопровода.
- Химическая промышленность: В реакторных установках BENTLY 133323-01 3500/92 работает в зоне ATEX Zone 2, передавая данные о температуре реактора (из внешнего Pt100) и вибрации агитатора (из модуля 3500/42) в систему безопасности. Дублирование сигналов гарантирует, что при сборе одного канала аварийное отключение реактора все равно активируется, предотвращая выброс токсичных веществ.
- Тяжелая машиностроение: В заводах по производству тяжелых двигателей BENTLY 133323-01 3500/92 интегрируется с испытательными стендами, передавая данные о вибрации двигателя (из 3500/42) в панель оператора HMI. Дискретные входы принимают сигналы кнопок запуска/остановки стенда, а логи транзакций позволяют сохранить историю испытаний для сертификации двигателей.
Сравнение с конкурентами
| Параметр | BENTLY 133323-01 3500/92 | Конкурентный модуль (Emerson 1420-IF) | Конкурентный модуль (Siemens SM 1234) |
|---|---|---|---|
| Количество сигналов | 16ДИ+16ДО+4АИ+4АО | 8ДИ+8ДО+2АИ+2АО | 14ДИ+10ДО+4АИ+2АО |
| Поддерживаемые протоколы | Modbus RTU/TCP, Bently 3500 шина | Modbus TCP только | Profinet, Modbus RTU |
| Дублирование данных | Да | Нет | Да (требует дополнительного ПО) |
| Сертификация ATEX | Да (Zone 2) | Нет | Нет |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для систем Bently 3500, требующих интеграции с разными внешними устройствами (PLC, SCADA, системы безопасности) — выбирайте BENTLY 133323-01 3500/92, так как он поддерживает множество сигналов и протоколов, избегая необходимости нескольких модулей.
- В критических объектах с требованиями к надежности (турбины, реакторы) — приоритетно выбирайте за функцию дублирования данных, которая предотвращает потерю важной информации при сборе каналов.
- Для опасных зон ATEX Zone 2 — модуль подходит лучше, чем конкуренты, так как не требует дополнительных защитных решений, снижая монтажные затраты.
Меры предосторожности
- При настройке передачи данных проверяйте соответствие протоколов (Modbus RTU/TCP) между BENTLY 133323-01 3500/92 и внешней системой — несогласованные параметры (бод, паритет) приведут к сборе связи.
- Не превышайте максимальную нагрузку на релейные выходы (5 А) — перегрузка приведет к выгоранию контактов и потере сигнала аварий.
- Регулярно архивируйте логи транзакций — храните архивы не менее 1 года для расследования инцидентов и аудитов безопасности.
- Устанавливайте модуль на расстоянии ≥1 м от высоковольтных кабелей и трансформаторов — электромагнитные помехи искажают аналоговые сигналы (4–20 мА).
- Используйте только оригинальные кабели и разъемы Bently для подключения — неоригинальные компоненты снижают надежность контактов и могут вызвать нестабильную работу.
