Описание продукта

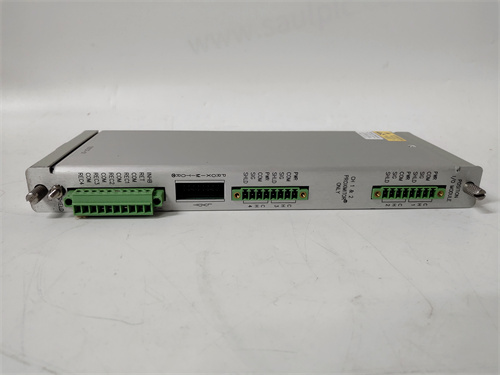

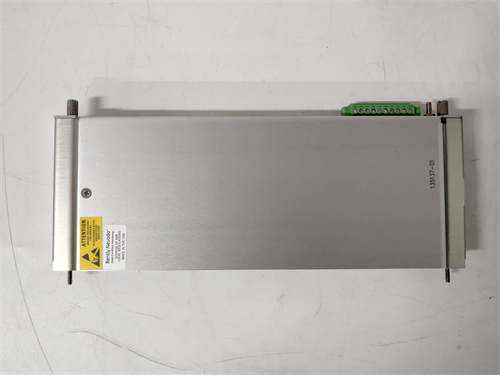

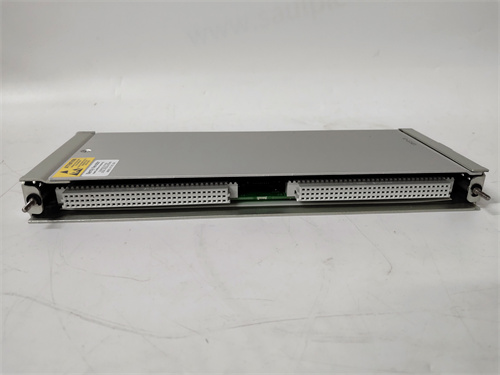

BENTLY 135137-01 — это специализированный модуль терминального блока для систем мониторинга роторного оборудования, разработанный компанией Bently Nevada для упорядоченного подключения и распределения сигналов между сенсорными кабелями, адаптерами и модулями обработки (3500/25, 1900/65A). Данный модуль BENTLY 135137-01 позволяет группировать до 8 независимых сигнальных цепей, устраняя хаос в кабельном тракте и упрощая диагностику неисправностей (например, обрыв кабеля, короткое замыкание). Благодаря надежной фиксации клемм и защитным барьером, BENTLY 135137-01 обеспечивает стабильную передачу аналоговых сигналов от датчиков вибрации/положения (3301, 3307) без искажений, даже в условиях умеренных электромагнитных помех. Особенно важно, что BENTLY 135137-01 совместим с большинством компонентов Bently (кабели 19047-01, адаптеры 133819-02), что упрощает интеграцию в существующие системы. Детальную информацию о количестве клемм, схемах подключения и требованиях к монтажу можно найти по ссылке на BENTLY 135137-01: [вставьте предоставленную ссылку]. Также BENTLY 135137-01 оснащен маркированными клеммами и заземляющим шлейфом, предотвращая ошибки при монтаже и повышая безопасность эксплуатации.
Технические параметры
- Тип устройства: модуль терминального блока для распределения сигналов в системах мониторинга Bently
- Модельный код расшифровка: 135137 (серия терминальных блоков Bently) — 01 (количество клемм: 16 (8 входных, 8 выходных); тип клемм: скручивные)
- Конструктивные параметры:
- Количество сигнальных каналов: 8 независимых (каждой канале — 1 входная и 1 выходная клемма)
- Тип клемм: скручивные, медные с никелевым покрытием (толщина покрытия 3 μm), максимальный сечение кабеля — 1,5 мм²
- Материал корпуса: поликарбонат (огнестойкий, устойчивый к умеренным химическим веществам)
- Габариты (длина × ширина × толщина): 120 × 80 × 30 мм
- Вес: 150 г
- Тип монтажа: на DIN-рейку (35 мм) или винтовое крепление в шкафу управления
- Электрические параметры:
- Максимальное рабочее напряжение: 60 В DC (совместимо с питанием датчиков Bently)
- Максимальный рабочий ток на канал: 2 А (для передачи сигналов и питания датчиков)
- Контактное сопротивление клемм: ≤3 мОм (минимальное для стабильной передачи данных)
- Изоляционное сопротивление между каналами: ≥100 МОм (при 500 В DC)
- Потеря сигнала: ≤0,05 дБ (в диапазоне частот 0,1 Гц — 10 кГц)
- Защитные характеристики:
- Защита от короткого замыкания между клеммами (изолирующий барьер)
- ЭМС по классу EN 61326-1 Class B (устойчивость к умеренным электромагнитным помехам)
- Заземляющий шлейф: интегрированный, сечение 2,5 мм² (для снижения помех и повышения безопасности)
- Уровень защиты (IP): IP20 (IEC 60529) — для установки в закрытые шкафы
- Температурные параметры:
- Рабочая температура: -10 °C до +60 °C
- Хранилище температура: -40 °C до +85 °C
- Совместимость:
- Кабели: BENTLY 19047-01, 125720-01, 125800-01 (сенсорные кабели)
- Адаптеры/модули: BENTLY 133819-02 (адаптер), 3500/25, 1900/65A (модули обработки)
- Датчики: BENTLY 330104, 330105, 330705 (индуктивные датчики)
- Сертификации: ISO 9001, CE, RoHS, UL 508
- Гарантийный срок: 36 месяцев
Преимущества и особенности
- 8 независимых каналов: BENTLY 135137-01 позволяет группировать до 8 сигнальных цепей, упрощая управление кабельным трактом и сокращая время поиска неисправностей (например, от 1 часа до 10 минут).
- Медные клеммы с никелевым покрытием: Контактное сопротивление ≤3 мОм гарантирует минимальные потери сигнала, что критично для передачи слабых аналоговых сигналов от датчиков (≤10 мВ).
- Интегрированный заземляющий шлейф: Снижает влияние электромагнитных помех и обеспечивает безопасность при возникновении короткого замыкания, что актуально для высоковольтных промышленных объектов.
- Компактность и универсальность: Габариты 120×80×30 мм и совместимость с большинством Bently-компонентов делают BENTLY 135137-01 подходящим для любых шкафов управления, даже плотно заполненных.
- Огнестойкий корпус: Поликарбонат соответствует классу UL 94 V-0, что предотвращает распространение огня в случае аварии, повышая безопасность эксплуатации.
Прикладные случаи по отраслям
- Энергетика: BENTLY 135137-01 используется в паровых электростанциях для подключения 8 датчиков вибрации турбины (330105) к модулям 3500/25. Маркированные клеммы упрощают быстрое восстановление соединений после капитального ремонта, а заземляющий шлейф снижает помех от трансформаторов.
- Нефтегазовая отрасль: На компрессорных станциях модуль группирует сигналы от 6 датчиков положения (330705) и 2 датчиков температуры, передавая их в адаптеры 133819-02. Упорядоченный кабельный тракт удобно обслуживать, а защитный барьер предотвращает короткие замыкания.
- Металлургия: В сталелитейных цехах BENTLY 135137-01 подключает кабели от датчиков вибрации рольгангов (330104) к модулям 1900/65A. Устойчивость к умеренным помехам работает вблизи электродвигателей, предотвращая ложные тревоги.
- Химическая промышленность: В реакторных установках модуль распределяет сигналы от датчиков агитаторов (330180) к локальным панелям. Огнестойкий корпус соответствует требованиям безопасности, а изолирующий барьер защищает от контакта с химическими парами.
Сравнение с конкурентами
По сравнению с аналоговыми терминальными блоками (BENTLY 135137-00, SKF TermBlock 8, EPRO ConnBlock 8) BENTLY 135137-01 имеет три ключевые преимущества:
- Интегрированный заземляющий шлейф: Конкуренты требуют дополнительного заземления, что увеличивает сложность монтажа — BENTLY 135137-01 уже оснащен готовым шлейфом, снижая помех и время установки.
- Медные клеммы с никелевым покрытием: SKF TermBlock 8 использует латунные клеммы (контактное сопротивление ≤5 мОм), а EPRO ConnBlock 8 — стальные (≤8 мОм) — данный модуль гарантирует минимальные потери сигнала.
- Огнестойкий корпус UL 94 V-0: BENTLY 135137-00 имеет корпус класса UL 94 HB (горючый), что ограничивает использование в опасных зонах — BENTLY 135137-01 подходит для объектов с повышенными требованиями к пожарной безопасности.
Советы по выбору и предостережения
Советы по выбору
- Оцените количество сигнальных цепей: Выбирайте BENTLY 135137-01 если вам нужно группировать 6–8 каналов — для меньшего количества (3–4) подойдут модели с 4 каналами (BENTLY 135137-02).
- Проверьте требования к заземлению: Если объект имеет сильные электромагнитные помехи (например, рядом с трансформаторами), интегрированный шлейф BENTLY 135137-01 станет критическим — для тихих условий можно выбрать модели без шлейфа.
- Учтите пожарные требования: Для объектов с повышенным риском пожара (химические цеха, склады нефти) огнестойкий корпус UL 94 V-0 делает модуль предпочтительным.
Предостережения
- Монтаж выполняйте только квалифицированным персоналом: Неправильное затягивание клемм (слишком слабое — контакт разорван, слишком сильное — ломание кабеля) может повредить BENTLY 135137-01 или привести к потере сигнала. Следуйте рекомендуемым моментам затяжки (0,5–0,8 Н·м) из документации Bently.
- Не превышайте максимальный ток на канал: Каждый канал не должен работать с током >2 А — перегрузка приведет к перегреву клемм и повреждению модуля.
- Регулярная проверка контактов: Раз в 3 месяца осматривайте клеммы на окисление или загрязнение — чистите их сухим тряпцем, чтобы сохранить низкое контактное сопротивление.
- Избегайте эксплоатации в экстремальных условиях: Не используйте модуль при температуре < -10 °C или > +60 °C, а также в влажных зонах (>85% влажности) — это снизит стабильность контактов. Дополнительные рекомендации можно найти по ссылке на продукт: [вставьте предоставленную ссылку].
