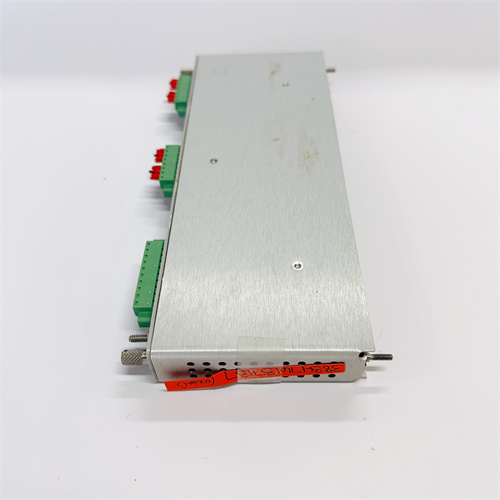

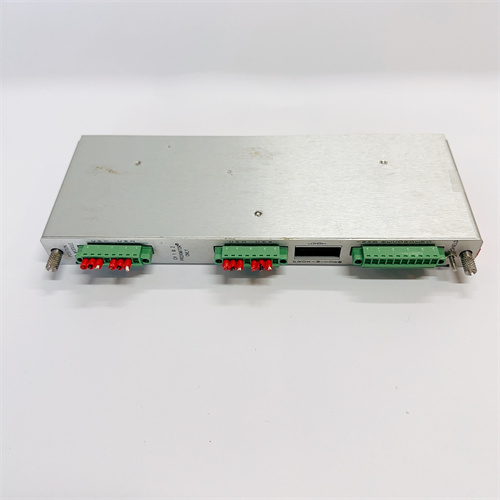

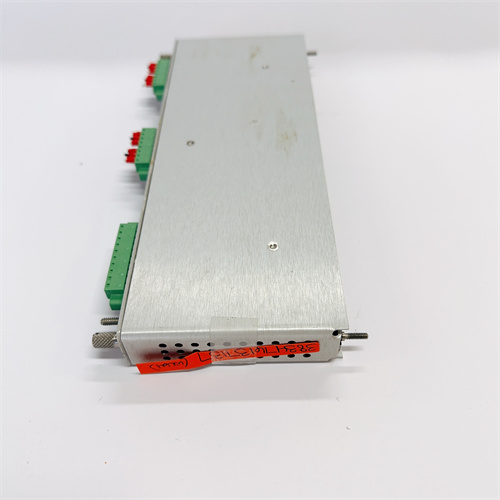

BENTLY 135473-01 — Модуль усилителя сигнала для индуктивных датчиков мониторинга
BENTLY 135473-01 — это специализированный модуль усилителя сигнала от BENTLY (ранее Bently Nevada), разработанный для обработки и усиления слабых сигналов от индуктивных датчиков положения, вибрации и скорости (например, серии BENTLY 3301, 127610). Как ключевой компонент в цепях мониторинга вращательного оборудования, BENTLY 135473-01 обеспечивает надежную передачу данных, подавление помех и повышение точности измерений, становясь неотъемлемым элементом систем предиктивного обслуживания в энергетике, нефтегазовой и тяжелой промышленности. В данной статье рассматриваются все аспекты продукта: описание, технические параметры, преимущества, примеры применения, сравнение с конкурентами и рекомендации по выбору BENTLY 135473-01.
Описание продукта
BENTLY 135473-01 относится к линейке модулей усилителей BENTLY, предназначенных для интеграции с индуктивными датчиками и системами мониторинга (например, BENTLY 3500 Monitoring System). Модуль BENTLY 135473-01 принимает слабые аналоговые сигналы (индуктивные импульсы) от датчиков, усиливает их до стандартных уровней (±5 В, ±10 В) и фильтрует электромагнитные помехи, обеспечивая чистоту сигнала для дальнейшего анализа контроллерами или PLC.
BENTLY 135473-01 оснащен двумя независимыми каналами, что позволяет подключать два датчика одновременно — это оптимизирует использование пространства в шасси и снижает затраты на оборудование при мониторинге нескольких параметров (например, вибрации и положение на одном валу). Модуль поддерживает регулировку усиления и частотного фильтрации через программное обеспечение BENTLY System 1, что позволяет адаптировать его под конкретные типы датчиков и условия эксплуатации. Особенно ценится BENTLY 135473-01 за полную совместимость с индуктивными датчиками BENTLY (например, 330104-00-14-10-02-05, 127610-01) и сторонними брендами, а также за встроенные функции самодиагностики, которые контролируют состояние каналов, питания и связи с системой мониторинга.
BENTLY 135473-01 выполнен в компактном корпусе для монтажа в шасси BENTLY 3500, имеет защиту IP20 и устойчивость к электромагнитным помехам (EMC сертификация). Модуль способен работать в широком диапазоне температур (0…+65 °C), адаптируясь к условиям электростанций, нефтегазовых платформ и химических заводов. Важно отметить, что BENTLY 135473-01 часто используется в критических цепях мониторинга — его низкий уровень шумов и высокая стабильность усиления гарантируют достоверность данных даже при длительной эксплуатации в условиях сильных электромагнитных помех. BENTLY 135473-01 прошел сертификацию по международным стандартам IEC, UL, CE, подтверждая его соответствие требованиям промышленной безопасности и качества.
Технические параметры
| Параметр | Характеристика |
|---|---|
| Бренд и модель | BENTLY 135473-01 |
| Тип модуля | Модуль усилителя сигнала для индуктивных датчиков |
| Основное назначение | Усиление, фильтрация и передача сигналов от индуктивных датчиков |
| Количество каналов | 2 независимых канала |
| Тип принимаемых сигналов | Индуктивные сигналы (от датчиков положения, вибрации, скорости) |
| Выходные сигналы | Аналоговые сигналы ±5 В, ±10 В (настраиваемые) |
| Коэффициент усиления | 1…100 (настраиваемый через BENTLY System 1) |
| Частотный диапазон | 10…10 000 Гц |
| Уровень шумов | ≤10 µV (в полосе пропускания) |
| Напряжение питания | 12…24 В ДК (±10%) |
| Потребляемый ток | Максимум 30 мА на канал |
| Рабочая температура | 0…+65 °C (32…+149 °F) |
| Относительная влажность | 5…95% (без конденсации) |
| Уровень защиты | IP20 (при монтаже в шасси BENTLY 3500) |
| Габаритные размеры (Ш×В×Г) | 160×100×220 мм (совместимо с шасси BENTLY 3500) |
| Вес | Около 0.6 кг |
| Сертификации | IEC 61010-1, UL 61010-1, CE, EMC |
Преимущества и особенности
- Двухканальная архитектура: 2 независимых канала позволяют BENTLY 135473-01 подключать два датчика одновременно, оптимизируя использование шасси и снижая капитальные затраты.
- Высокая чистота сигнала: Низкий уровень шумов (≤10 µV) и эффективная фильтрация электромагнитных помех гарантируют достоверность данных, критически важную для раннего выявления дефектов оборудования.
- Гибкая настройка: Настраиваемый коэффициент усиления (1…100) и частотный фильтр позволяют адаптировать модуль под различные типы индуктивных датчиков и условия эксплуатации.
- Полная совместимость: Совместимость с датчиками BENTLY (3301 серия, 127610-01) и системами мониторинга BENTLY 3500 упрощает интеграцию в существующие автоматизированные комплексы.
- Расширенная самодиагностика: Встроенные функции контроля состояния каналов, питания и связи позволяют быстро выявлять проблемы и избегать потери данных.
- Устойчивость к суровым условиям: Работа в диапазоне 0…+65 °C и устойчивость к электромагнитным помехам обеспечивают надежность в тяжелых промышленных средах.
- Простота конфигурации: Интуитивно понятное ПО BENTLY System 1 упрощает настройку параметров усиления и фильтрации, сокращая время настройки и инженерные расходы.
Примеры применения в отраслях
- Энергетика: В атомной электростанции BENTLY 135473-01 используется в цепях мониторинга турбин. Модуль принимает слабые сигналы от индуктивных датчиков вибрации (BENTLY 330104-00-14-10-02-05) и положения, усиливает их до ±5 В и передает в систему мониторинга 3500. Высокая чистота сигнала позволяет детектировать минимальные вибрации, предотвращая столкновение ротора с статором.
- Нефтегазовая промышленность: На морской добычной платформе BENTLY 135473-01 интегрирован в цепь мониторинга компрессоров. Модуль обрабатывает сигналы от датчиков скорости (BENTLY 127610-01) и осевого смещения, фильтруя помех от морского окружения и передавая чистые данные в SCADA-систему. Двухканальная архитектура позволяет контролировать два параметра одновременно, оптимизируя пространство в шасси.
- Металлургия: В сталелитейном заводе BENTLY 135473-01 используется для усиления сигналов от датчиков вибрации прокатных станков. Модуль подавляет помех от электродвигателей и высоковольтных линий, передавая точные данные в PLC Siemens S7-1500 — это позволяет инженерам отслеживать износ валов и планировать обслуживание в периоды низкой нагрузки.
- Химическая промышленность: В химическом заводе BENTLY 135473-01 обрабатывает сигналы от датчиков положения агрегатов смешивания. Модуль адаптируется к агрессивным средам и переменным температурам, гарантируя стабильную передачу данных в DCS ABB 800xA — при превышении критических параметров система автоматически останавливает оборудование, предотвращая утечки опасных химикатов.
Сравнение с конкурентами
| Параметр | BENTLY 135473-01 | Конкурент 1 (Siemens 7KT1570-0BA00) | Конкурент 2 (Emerson 1756-IF8) |
|---|---|---|---|
| Количество каналов | 2 | 2 | 8 |
| Коэффициент усиления | 1…100 (настраиваемый) | 1…50 (настраиваемый) | 1…80 (настраиваемый) |
| Уровень шумов | ≤10 µV | ≤20 µV | ≤15 µV |
| Частотный диапазон | 10…10 000 Гц | 5…8 000 Гц | 10…10 000 Гц |
| Совместимость с датчиками | BENTLY, сторонние | Siemens, ограниченная | Emerson, ограниченная |
| Функции самодиагностики | Расширенные | Базовые | Средние |
| Рабочая температура | 0…+65 °C | 0…+60 °C | 0…+60 °C |
| Сертификации | IEC, UL, CE, EMC | IEC, CE, UL | IEC, CE, UL |
| Стоимость | Средне-высокая | Средняя | Средне-высокая |
Сравнение показывает, что BENTLY 135473-01 превосходит конкурентов по низкому уровню шумов, более широкому диапазону коэффициента усиления и расширенным функциям самодиагностики. Особенно ценна его полная совместимость с датчиками и системами мониторинга BENTLY, что делает его предпочтительным выбором для проектов на базе оборудования данного бренда.
Рекомендации по выбору и предостережениям
- Определите количество каналов и тип датчиков: Убедитесь, что двухканальная архитектура BENTLY 135473-01 и поддерживаемые типы сигналов соответствуют требованиям вашего проекта. Для более чем 2 датчиков рекомендуется установка дополнительных модулей.
- Проверьте совместимость с шасси: Модуль предназначен для шасси BENTLY 3500 — убедитесь, что версия прошивки шасси поддерживает данную модель модуля.
- Учтите условия эксплуатации: Модуль работает в диапазоне 0…+65 °C — при установке в помещениях с температурой выше 65 °C обеспечьте дополнительное охлаждение шасси.
- Следуйте правилам монтажа: Монтируйте BENTLY 135473-01 только в шасси BENTLY 3500, используя оригинальные крепежные элементы. Обеспечьте правильное подключение датчиков и питания, следуя схемам из руководства пользователя.
- Настройте параметры усиления: Через ПО BENTLY System 1 настройте коэффициент усиления и частотный фильтр под конкретные типы датчиков (например, для датчиков вибрации установите диапазон 10…10 000 Гц).
- Регулярная проверка: Периодически проверяйте состояние модуля через функцию самодиагностики, обновляйте прошивку через официальный портал BENTLY, чтобы получить новые функции и исправления ошибок.
- Покупка у авторизованных дилеров: Для гарантии качества и совместимости покупайте BENTLY 135473-01 только через авторизованных дилеров BENTLY, избегайте подделок и неоригинальных продуктов.
BENTLY 135473-01 — это надежный и высококачественный модуль усилителя сигнала, идеально подходящий для интеграции с индуктивными датчиками и системами мониторинга BENTLY 3500. Его низкий уровень шумов, гибкая настройка и расширенная самодиагностика делают его ключевым компонентом для точного мониторинга критического вращательного оборудования, помогая предприятиям снизить риски отказов и оптимизировать эксплуатацию. Ссылка на продукт: BENTLY 135473-01
