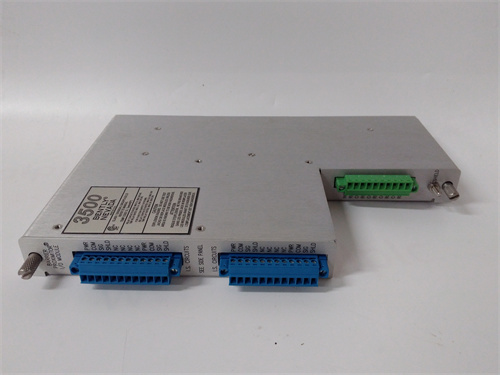

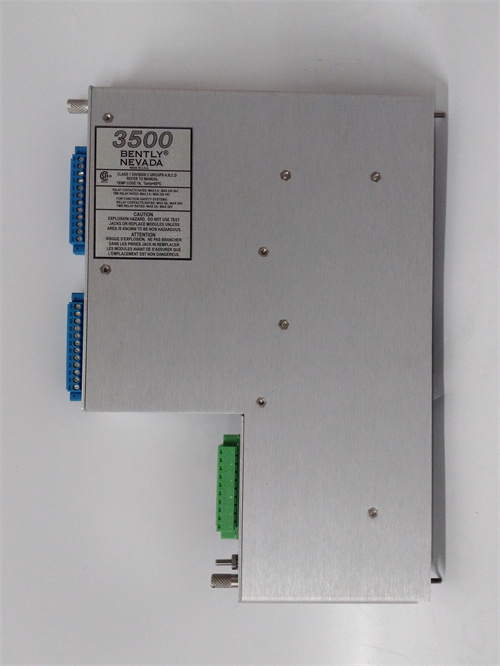

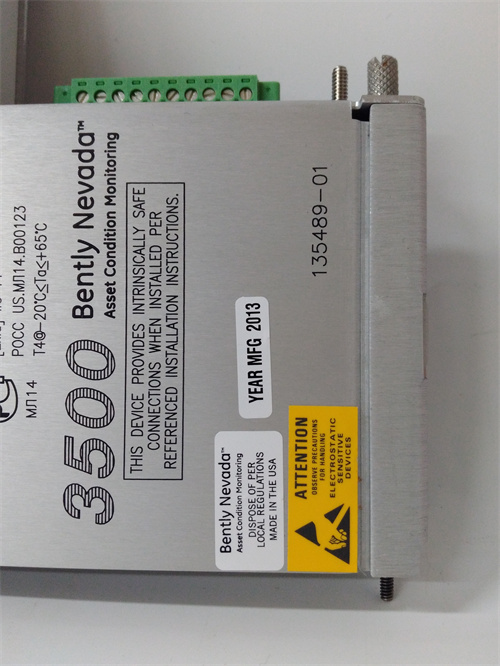

BENTLY 135489-01 — Модуль усиления сигналов для вибрационных и проксимитных сенсоров
BENTLY 135489-01 — специализированный модуль усиления сигналов, разработанный компанией Bently Nevada (часть Siemens) — глобальным лидером в области диагностики и мониторинга промышленного оборудования. Специально предназначен для обработки и усиления слабых сигналов от вибрационных сенсоров и проксимитных датчиков Bently, BENTLY 135489-01 обеспечивает высокую точность передачи данных о состоянии вращательных механизмов, становясь неотъемлемым компонентом для систем мониторинга в энергетической, нефтегазовой, металлургической и судостроительной отраслей.
Описание продукта
BENTLY 135489-01 — модуль усиления из линейки Bently Nevada Signal Conditioning, предназначенный для преобразования слабых аналоговых сигналов сенсоров в стабильные, готовые к обработке сигналы. Продукт BENTLY 135489-01 отличается высоким коэффициентом усиления, низким уровнем шумов и полной совместимостью с сенсорами Bently, что гарантирует неискаженный перенос данных даже на большие расстояния.
BENTLY 135489-01 оснащен 4 независимыми каналами, каждый из которых поддерживает как вибрационные сенсоры (акселерометры, пьезоэлектрические датчики), так и проксимитные индуктивные сенсоры Bently (3301, 3300 XL). Каждый канал обеспечивает коэффициент усиления от 1 до 1000 (конфигурируемый) и фильтрацию низких и высоких частот (0.1–10 кГц), что позволяет выделить полезный сигнал из фоновых помех. Модуль преобразует усиленные сигналы в стандартные аналоговые выходы 4–20 мА или ±5 В, удобные для передачи в модули обработки сигналов Bently 3500, системы DCS/SCADA или специализированное ПО Bently Nevada System 1.
Особенно ценна функция изолированного питания BENTLY 135489-01 — каждый канал оснащен отдельным источником питания с galvanic изоляцией (250 ВАС), предотвращая влияние электромагнитных помех (ЭМП) и взаимное искажение сигналов между каналами. Модуль поддерживает питание подключенных сенсоров (24 ВДС для вибрационных, 8 ВДС для проксимитных), что упрощает монтаж и сокращает количество кабелей в системе.
Конструкция BENTLY 135489-01 оптимизирована для промышленных условий: металлический корпус с классом защиты IP20 (для монтажа в шкафу) или IP65 (опционально для открытого монтажа), широкий диапазон рабочих температур (-40 °C до +85 °C) и устойчивость к вибрациям до 10 g. Модуль легко монтируется на стандартный DIN-рейл, а конфигурация параметров (коэффициент усиления, диапазон фильтрации, тип выходного сигнала) осуществляется через триммеры на корпусе или программно через интерфейс HART. Встроенная диагностика отслеживает состояние каждого канала, качество входного сигнала и исправность модуля, передавая алерты о неисправностях в центральную систему мониторинга.
Технические параметры
- Бренд: Bently Nevada (Siemens)
- Модель: BENTLY 135489-01
- Тип устройства: Модуль усиления сигналов для вибрационных и проксимитных сенсоров
- Основное назначение: Усиление, фильтрация и преобразование сигналов сенсоров в стандартные выходы
- Количество каналов: 4 независимых изолированных канала
- Поддерживаемые сенсоры:
- Вибрационные: Акселерометры Bently, пьезоэлектрические датчики вибраций
- Проксимитные: Индуктивные сенсоры Bently 3301, 3300 XL
- Входной сигнал: Слабые аналоговые сигналы (мВ, мА) от сенсоров
- Коэффициент усиления: 1–1000 (конфигурируемый по каждому каналу)
- Фильтрация: Нижняя частота 0.1 Гц, верхняя частота 10 кГц (настраиваемые)
- Выходной сигнал: Конфигурируемый — 4–20 мА (токовой) или ±5 В (напряжение)
- Точность усиления: ≤±0.1% полного масштаба (FS)
- Изоляция каналов: Galvanic изоляция 250 ВАС (канал-канал, канал-земля)
- Питание сенсоров: 24 ВДС (для вибрационных), 8 ВДС (для проксимитных)
- Питание модуля: 24 ВДС ±10%, потребление ≤15 Вт
- Защитные функции: Защита от ЭМП, электростатического разряда (ESD ±25 кВ), короткого замыкания
- Диагностика: Канальная диагностика, мониторинг качества сигнала, самодиагностика модуля
- Рабочая температура: -40 °C до +85 °C
- Хранилище температура: -55 °C до +100 °C
- Класс защиты: IP20 (стандарт), IP65 (опционально)
- Корпус: Металлический (алюминиевый сплав)
- Тип монтажа: DIN-рейл (35 мм)
- Размеры (Д×Ш×В): 120 мм × 80 мм × 65 мм
- Вес: Примерно 0.4 кг
- Совместимость: Сенсоры Bently, модули Bently 3500, DCS/SCADA, ПО Bently Nevada System 1
- Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, GOST Р, RoHS
Преимущества и особенности
- Многофункциональность: Поддержка вибрационных и проксимитных сенсоров в одном модуле.
- Высокий коэффициент усиления: Конфигурируемый параметр для слабых сигналов сенсоров.
- Изолированные каналы: Защита от ЭМП и взаимного искажения сигналов.
- Локальная фильтрация: Удаление шумов, выделение полезного сигнала.
- Полная совместимость: Оптимизирован для работы с сенсорами и системами Bently.
- Упрощенный монтаж: Питание сенсоров через модуль, сокращение количества кабелей.
- Надежность: Широкий диапазон температур и устойчивость к вибрациям.
Области применения и примеры использования
- Энергетика: На гидроэлектростанции BENTLY 135489-01 обрабатывал сигналы от 4 проксимитных сенсоров турбины. Модуль усилил слабые индуктивные сигналы, отфильтровал помех от электрогенератора и передал стабильные данные в модуль Bently 3500/32, позволяя операторам детально контролировать смещение вала.
- Нефтегазовая промышленность: На газоперекачивающем комплексе BENTLY 135489-01 использовался для усиления сигналов от вибрационных сенсоров компрессоров. Высокий коэффициент усиления и фильтрация позволили передать данные на расстояние 50 метров без искажений, а изолированные каналы защитили сигналы от ЭМП от мощных насосов.
- Металлургическая промышленность: В сталелитейном заводе BENTLY 135489-01 интегрирован в систему мониторинга рольгангов. Модуль обрабатывал сигналы от проксимитных сенсоров положения и вибрационных датчиков, передавая усиленные сигналы в SCADA, что обеспечило раннее выявление дисбаланса роликов.
- Судостроение: На морском судне BENTLY 135489-01 усилал сигналы от вибрационных сенсоровmarinedвигателя. Устойчивость модуля к влаге (вариант IP65) и перепадам температур гарантировала надежную работу в морской среде, а низкий уровень шумов обеспечил точность измерений.
Сравнение с конкурентами
| Параметр | BENTLY 135489-01 | Конкурентный продукт (Универсальный модуль усиления) | Преимущество Bently |
|---|---|---|---|
| Количество каналов | 4 изолированных | 2 неизолированных | Подключение больше сенсоров, защита от помех |
| Коэффициент усиления | 1–1000 | 1–100 | Поддержка очень слабых сигналов сенсоров Bently |
| Изоляция каналов | 250 ВАС | 100 ВАС | Лучшая защита от ЭМП и взаимного влияния |
| Фильтрация | 0.1–10 кГц (настраиваемая) | Фиксированная 1–5 кГц | Гибкость в адаптации к разным сенсорам |
| Совместимость | Оптимизирована для сенсоров Bently | Универсальная (низкая адаптация) | Неискаженный передач сигналов от сенсоров Bently |
| Рабочая температура | -40 °C до +85 °C | -20 °C до +70 °C | Работа в экстремальных условиях |
| Дополнительные функции | Питание сенсоров, HART-конфигурация | Только усиление | Упрощение монтажа и настройки |
Рекомендации по выбору и мерам предосторожности
Рекомендации по выбору
Выбирайте BENTLY 135489-01, если вам нужен модуль для: 1) Усиления слабых сигналов от вибрационных или проксимитных сенсоров Bently; 2) Передачи данных на большие расстояния без искажений; 3) Работы в условиях сильных электромагнитных помех; 4) Интеграции с модулями Bently 3500 или системами DCS/SCADA. При выборе учитывайте количество сенсоров (4 канала), тип сенсора (вибрационный/проксимитный) и требуемый коэффициент усиления.
Меры предосторожности
- При установке BENTLY 135489-01 используйте только оригинальные кабели Bently для подключения сенсоров. Обеспечьте надежную заземлку модуля для снижения влияния ЭМП.
- Перед подключением настройте коэффициент усиления и диапазон фильтрации для каждого канала в соответствии с типом сенсора и требованиями системы мониторинга.
- Не превышайте допустимые пределы питания (24 ВДС ±10%) и нагрузки на выходные каналы. Проверяйте исправность сенсоров перед подключением к модулю.
- Монтируйте модуль в защищенном шкафу (при использовании IP20) или в местах с минимальным воздействием влаги и пыли. Для открытых пространств выбирайте вариант с классом защиты IP65.
- Регулярно проверяйте состояние кабелей и разъемов, особенно в условиях высокой влажности. При обнаружении искажений выходного сигнала проверьте параметры конфигурации и исправность модуля.
Обслуживание
- Плановое обслуживание: Проводите осмотр модуля каждые 6 месяцев — проверяйте состояние кабелей и разъемов, очищайте корпус от пыли, проверяйте индикаторы состояния каналов.
- Калибровка: Каждый год калибруйте BENTLY 135489-01 с использованием сертифицированных эталонов, чтобы подтвердить коэффициент усиления и точность фильтрации. Калибровку рекомендуется проводить специалистами сервисного центра Bently.
- Конфигурация: Сохраняйте параметры конфигурации каждого канала (усилиение, фильтрация, тип сигнала) для быстрого восстановления в случае замены модуля.
- Запасные части: Для критических систем мониторинга рекомендуется хранить запасной модуль BENTLY 135489-01, чтобы минимизировать время простоя при поломке основного устройства.
BENTLY 135489-01 — точный и надежный модуль усиления сигналов, который обеспечивает неискаженный передач данных от сенсоров Bently к системам мониторинга. Благодаря своей многофункциональности, высокому коэффициенту усиления и устойчивости в сложных условиях, он становится неотъемлемым компонентом для диагностики вращательных механизмов, помогая предотвращать аварии и продлевать срок службы оборудования.
