Описание
1. Общее описание продукта BENTLY 135489-03

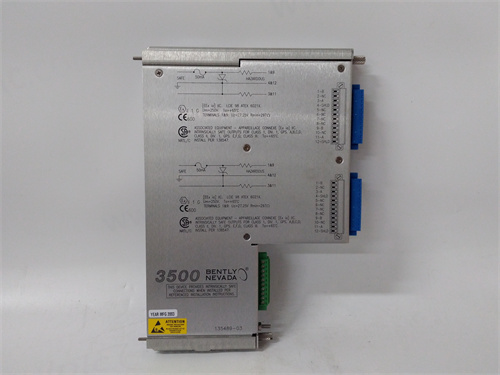

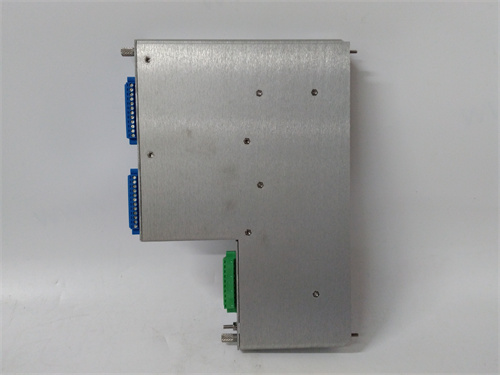

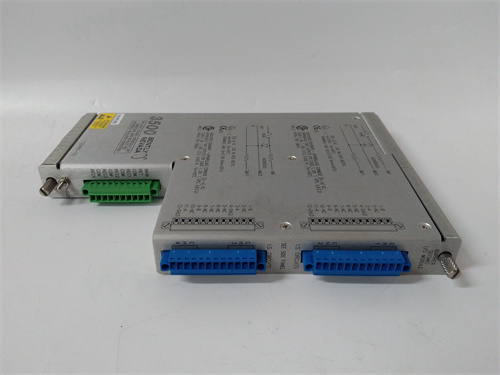

Продукт BENTLY 135489-03 (доступен по ссылке: [Ссылка на BENTLY 135489-03]) — это высокоточный модуль анализа вибраций для системы мониторинга BENTLY Nevada 3500, разработанный брендом BENTLY для глубокого диагностики дефектов вращательных машин (турбин, генераторов, компрессоров, центробежных насосов). BENTLY 135489-03 относится к семейству специализированных модулей для детального анализа вибрационных сигналов и предназначен для обработки данных от высокочастотных вибрационныхmicromachines BENTLY (например, серии 3301, 3309). Основная задача модуля — собирать, фильтровать и анализировать вибрационные сигналы в широком частотном диапазоне, выявлять характерные признаки дефектов (износ подшипников, дисбаланс ротора, износ зубчатых передач, повреждение Валлов) и формировать диагностические отчеты в реальном времени. Благодаря уникальным алгоритмам спектрального анализа и высокой чувствительности, BENTLY 135489-03 позволяет обнаруживать дефекты на самых ранних стадиях — когда ремонт ограничивается заменой мелких компонентов, а не полным восстановлением агрегата. Это критически важно для энергетики, нефтегаза, тяжелого машиностроения, где отбой вращательной машины приводит к миллионным экономическим потерям и длительным простоям. BENTLY 135489-03 становится неотъемлемым элементом в предиктивном обслуживании: операторы получают не только аварийные сигналы, но и детальную информацию о типе и степени дефекта, что позволяет планировать обслуживание без спешки и минимизировать время простоя оборудования.
2. Параметры продукта BENTLY 135489-03
Основные технические параметры BENTLY 135489-03 определяют его эффективность в анализе вибраций и диагностике дефектов:
- Тип модуля: модуль анализа вибраций для системы BENTLY Nevada 3500, с функциями спектрального анализа и детальной диагностики;
- Поддерживаемыеmicromachines и сигналы:
- Вибрационныеmicromachines: индуктивные (eddy current)micromachines BENTLY (330103, 330105), акселерометры BENTLY (330900);
- Тип сигнала: аналоговые сигналы ±5 В, ±10 В (для индуктивныхmicromachines) или ±2,5 В (для акселерометров);
- Количество каналов анализа: 4 независимых канала (для параллельной обработки сигналов от разных точек машины);
- Параметры анализа вибраций:
- Частотный диапазон: 0,1–20 000 Гц (широкий спектр для выявления различных типов дефектов);
- Разрешение АЦП: 24 бит (для точной обработки слабых вибрационных сигналов);
- Типы анализа: спектральный анализ (FFT), анализ импульсных помех (для диагностики подшипников), анализ огибающей сигнала (для контроля статического смещения);
- Точность измерения амплитуды вибрации: ±0,01 мкм (при частоте 100 Гц);
- Функции диагностики:
- Автоматическое выявление дефектов: износ подшипников (по характерным гармоникам), дисбаланс (по первой гармонике частоты вращения), износ зубчатых передач (по боковой вибрации);
- Настраиваемые пороги аварий: по амплитуде, частоте или спектральным признакам;
- Архивация данных: сохранение спектров и временных сигналов за последние 90 дней (для сравнения тенденций);
- Коммуникационная связь:
- Подключение к системе BENTLY Nevada 3500 через внутреннюю шину 3500 Backplane (скорость передачи 1 Мбит/с);
- Опциональный порт Ethernet (RJ45) — для передачи диагностических отчетов в ПО BENTLY System 1 или внешние SCADA;
- Питание: 24 В ПН (от шкафу питания системы BENTLY Nevada 3500), потребляемый ток <0,4 А (суммарный для всех каналов);
- Рабочая температура: -20 °C до +70 °C;
- Класс защиты: IP20 (для монтажа в закрытых шкафах управления);
- Совместимость: полная совместимость сmicromachines BENTLY 3300/3309 серии, системой BENTLY Nevada 3500 и ПО BENTLY System 1.
3. Преимущества и особенности BENTLY 135489-03
BENTLY 135489-03 имеет уникальные преимущества, отличающие его от стандартных модулей анализа вибраций:
- Широкий частотный диапазон и высокое разрешение: BENTLY 135489-03 поддерживает анализ до 20 000 Гц с разрешением АЦП 24 бит — это позволяет выявлять даже микродефекты, которые остаются незамеченными модулями с более низким разрешением (например, начальный износ подшипников по импульсным помехам);
- Автоматизированная диагностика дефектов: В отличие от модулей, которые только передают сырые данные, BENTLY 135489-03 использует встроенные алгоритмы для автоматического определения типа дефекта (например, различия между дисбалансом и износом подшипников) — не требует ручного анализа спектров оператором, сокращая время реакции;
- Длинная архивация данных: Архивация спектров за 90 дней позволяет операторам отслеживать прогрессирование дефектов (например, постепенное увеличение амплитуды вибрации в определенной частоте) и планировать обслуживание на наиболее удобный период, а не реагировать на внезапные аварии;
- Оптимизация дляmicromachines BENTLY: Модуль настроен на особенности сигналовmicromachines BENTLY 3300/3309 серии — устраняет необходимость дополнительной калибровки и адаптации, гарантируя максимальную точность анализа с момента монтажа.
4. Примеры применения BENTLY 135489-03 в отраслях
BENTLY 135489-03 востребован в отраслях с критическими вращательными машинами и требованиями к ранней диагностике:
- Энергетика: на теплоэлектростанциях (ТЭЦ) — BENTLY 135489-03 анализирует вибрации газовых турбин GE Frame 9F; модуль обнаруживает начальный износ подшипников высокого давления по импульсным помехам в диапазоне 5–10 кГц, формирует отчет и передает данные в SCADA; операторы заменяют подшипник в плановый период, избегая остановки турбины и потери электроэнергии;
- Нефтегазовая отрасль: на компрессорных станциях нефтепровода — модуль анализирует вибрации центробежных компрессоров; при появлении дисбаланса ротора (характерная амплитуда на первой гармонике частоты вращения) BENTLY 135489-03 отправляет предупреждение, и бригада выполняет балансировку без демонтажа компрессора;
- Тяжелое машиностроение: на заводах по производству морских дизельных двигателей — модуль диагностирует износ зубчатых передач привода пропеллера; по увеличению боковой вибрации в диапазоне 2–3 кГц BENTLY 135489-03 определяет степень износа и рекомендует замену передачи до полного разрушения;
- Атомная энергетика: на АЭС — модуль анализирует вибрации паровых турбин реакторных блоков; любое отклонение спектра от нормы (например, появление неожиданных гармоник) немедленно передается в систему безопасности, предотвращая риск повреждения турбины и нарушения работы реактора.
5. Сравнение BENTLY 135489-03 с конкурентами
Для наглядности ниже представлено сравнение BENTLY 135489-03 с двумя аналогичными модулями анализа вибраций (модель SSS — Siemens S7-1500 SM 1537, модель TTT — Rockwell Allen-Bradley 1756-VHSC):
| Параметр | BENTLY 135489-03 | Конкурент SSS (Siemens) | Конкурент TTT (Rockwell) |
|---|---|---|---|
| Частотный диапазон | 0,1–20 000 Гц | 0,1–5 000 Гц | 0,1–10 000 Гц |
| Разрешение АЦП | 24 бит | 16 бит | 20 бит |
| Автоматическая диагностика дефектов | Да (износ подшипников, дисбаланс, износ передач) | Нет (только спектральный анализ) | Да (только дисбаланс, износ подшипников) |
| Архивация данных | 90 дней (спектры) | 30 дней (тек. значения) | 60 дней (спектры) |
| Совместимость сmicromachines | Только BENTLY 3300/3309 | Разные бренды | Разные бренды |
| Рабочая температура | -20 °C до +70 °C | -10 °C до +60 °C | -15 °C до +65 °C |
Ключевое преимущество BENTLY 135489-03: сочетание широкого частотного диапазона (до 20 000 Гц), высокого разрешения АЦП (24 бит), полной автоматической диагностики и длительной архивации — это делает его эффективнее для ранней выявления сложных дефектов в критических вращательных машинах, чем универсальные модули конкурентов. Кроме того, оптимизация дляmicromachines BENTLY гарантирует максимальную точность без дополнительной настройки.
6. Советы по подбору и меры предосторожности для BENTLY 135489-03
Советы по подбору
- Уточните тип вращательной машины и возможные дефекты: BENTLY 135489-03 идеально подходит для машин с высокими скоростями (турбины, компрессоры) и риском сложных дефектов (износ подшипников, передач); для низкоскоростных насосов можно использовать менее специализированные модели;
- Проверьте типmicromachines: Модуль оптимизирован дляmicromachines BENTLY 3300/3309 — дляmicromachines других брендов требуется дополнительная калибровка через ПО BENTLY System 1;
- Оцените требования к архивации: Если вам нужно отслеживать тенденции дефектов более 30 дней — 90-дневная архивация модуля становится критически важной, в отличие от модулей с более коротким периодом хранения.
Меры предосторожности
- Регулярная калибровка: Раз в год калибруйте модуль с использованием эталонного вибрационного генератора BENTLY (например, BENTLY 9100 Calibrator) — поддерживает высокую точность анализа и предотвращает ложные аварийные сигналы;
- Защита от электромагнитных помех: Используйте только оригинальные экранированные кабели BENTLY для подключенияmicromachines — неоригинальные кабели искажают высокочастотные вибрационные сигналы, приводя к ошибкам в диагностике;
- Проверка связи с системой: Каждые 2 месяца проверяйте передачу данных между BENTLY 135489-03 и шиной BENTLY Nevada 3500 — нарушения связи могут привести к потере критических данных о дефектах и неопределению проблем в машинах.
135489-03
