Описание
Описание продукта

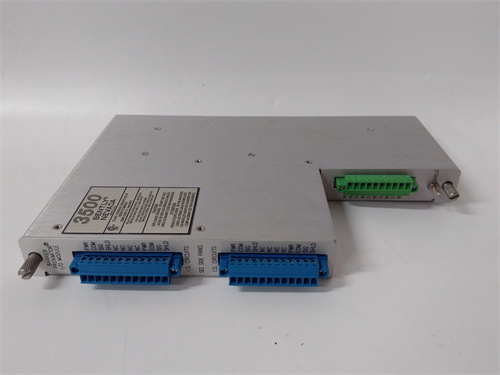

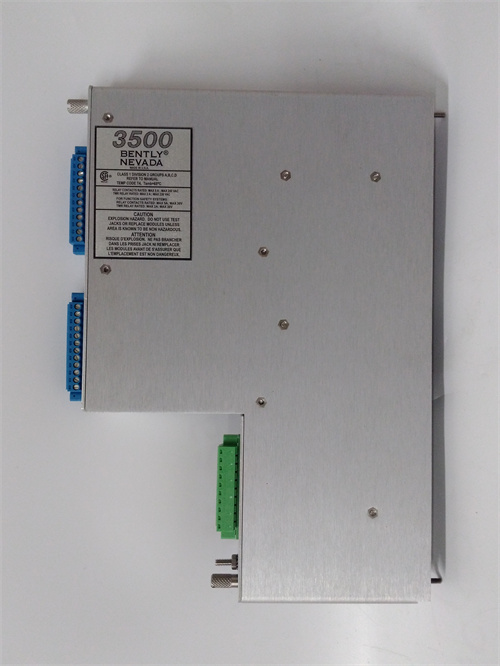

BENTLY 135799-01 — это специализированный модуль сигнальной фильтрации для систем мониторинга роторного оборудования, разработанный компанией Bently Nevada для удаления электромагнитных помех из аналоговых сигналов датчиков вибрации/положения (3301, 3307). Данный модуль BENTLY 135799-01 эффективно подавляет высокочастотные помехи (от 10 кГц до 1 МГц), которые возникают от высоковольтных двигателей, трансформаторов или силовых кабелей — критично для точных измерений малых дефектов в роторах (например, микродисбаланс, износ подшипников). Благодаря компактной конструкции и простоте интеграции, BENTLY 135799-01 легко встраивается между сенсорными кабелями (19047-01, 125720-01) и модулями обработки сигналов (3500/25, 1900/65A), не требуя сложной настройки. Особенно важно, что BENTLY 135799-01 поддерживает до 4 независимых сигнальных каналов, что позволяет фильтровать сигналы нескольких датчиков одновременно. Детальную информацию о частотных характеристиках, коэффициенте подавления помех и схемах подключения можно найти по ссылке на BENTLY 135799-01: [вставьте предоставленную ссылку]. Также BENTLY 135799-01 оснащен индикаторами состояния каждого канала, позволяя операторам быстро подтвердить эффективность фильтрации и диагностировать неисправности.
Технические параметры
- Тип устройства: модуль сигнальной фильтрации для аналоговых сигналов датчиков Bently
- Модельный код расшифровка: 135799 (серия модулей фильтрации Bently) — 01 (количество каналов: 4; тип фильтра: низкочастотный, срезающая частота 10 кГц)
- Основные параметры фильтрации:
- Тип фильтра: низкочастотный (LPF), 二阶巴特沃斯 фильтр (высокая линейность в рабочем диапазоне)
- Срезающая частота: 10 кГц (настраиваемая в диапазоне 1–20 кГц через внутренние перемычки)
- Коэффициент подавления помех: ≥40 дБ на частоте 100 кГц, ≥60 дБ на частоте 1 МГц
- Частотный диапазон пропускания: 0,1 Гц — 10 кГц (совместим с рабочим диапазоном датчиков Bently)
- Электрические параметры:
- Максимальное входное напряжение: ±10 В DC (совместимо с сигналами датчиков 3301/3307)
- Максимальный входной ток: 10 мА (для аналоговых сигналов)
- Потеря сигнала в рабочем диапазоне: ≤0,5 дБ (минимальная аттенюация полезного сигнала)
- Изоляционное сопротивление между каналами: ≥100 МОм (при 500 В DC)
- Питание:
- Входное напряжение: 24 В DC ±10% (от модуля питания BENTLY 13548904 или 3300/70-01-00)
- Потребление: ≤5 Вт (на 4 канала)
- Механические параметры:
- Материал корпуса: алюминиевый сплав с антикоррозионным покрытием
- Габариты (длина × ширина × толщина): 120 × 80 × 30 мм
- Вес: 200 г
- Тип монтажа: на DIN-рейку (35 мм) или винтовое крепление в шкафу управления
- Уровень защиты (IP): IP20 (IEC 60529) — для установки в закрытые шкафы
- Температурные параметры:
- Рабочая температура: 0 °C до +60 °C
- Хранилище температура: -40 °C до +85 °C
- Совместимость:
- Датчики: BENTLY 330104, 330105, 330705 (индуктивные датчики)
- Кабели: BENTLY 19047-01, 125720-01, 125800-01
- Модули обработки: BENTLY 3500/25, 1900/65A, 3300/20
- Сертификации: ISO 9001, CE, RoHS, UL 508
- Гарантийный срок: 36 месяцев
Преимущества и особенности
- Высокий коэффициент подавления помех: BENTLY 135799-01 подавляет высокочастотные помехи на 40–60 дБ, что гарантирует чистоту аналоговых сигналов и точность измерений датчиков — критично для выявления ранних признаков износа оборудования.
- 4 независимых каналов: Возможность фильтрации сигналов 4 датчиков одновременно экономит пространство в шкафу управления и снижает количество оборудования по сравнению с одиночными фильтрами.
- Настраиваемая срезающая частота: Подгонка диапазона 1–20 кГц позволяет адаптировать модуль к разным типам датчиков и условиям эксплуатации — например, 10 кГц для датчиков вибрации, 5 кГц для датчиков положения.
- Минимальная потеря полезного сигнала: ≤0,5 дБ аттенюация в рабочем диапазоне гарантирует, что фильтрация не искажает полезную информацию о состоянии оборудования, сохраняя точность измерений.
- Легкая интеграция: Без необходимости программной настройки — достаточно подключить входной сигнал от кабеля и выходной к модулю обработки, что сокращает время запуска системы.
Прикладные случаи по отраслям
- Энергетика: BENTLY 135799-01 используется в паровых электростанциях для фильтрации сигналов от 4 датчиков вибрации турбины (330105), расположенных рядом с трансформаторами. Модуль подавляет высокочастотные помехи от трансформаторов, позволяя операторам точно отслеживать микродисбаланс ротора.
- Нефтегазовая отрасль: На газоперекачивающих станциях модуль фильтрует сигналы от 3 датчиков положения компрессоров (330705) и 1 датчика вибрации насоса (330104). Помехи от высоковольтных двигателей компрессоров удаляются, что предотвращает ложные тревоги в системе мониторинга.
- Металлургия: В сталелитейных цехах BENTLY 135799-01 обрабатывает сигналы от 4 датчиков вибрации электродвигателей рольгангов (330104), расположенных близко к силовым кабелям. Высокий коэффициент подавления помех гарантирует стабильные данные, даже при перегрузках электросети цеха.
- Химическая промышленность: В реакторных установках модуль фильтрует сигналы от датчиков агитаторов (330180), передавая чистые данные в модуль 1900/65A. Минимальная потеря сигнала сохраняет точность измерений зазора, критичных для стабильности реакционного процесса.
Сравнение с конкурентами
По сравнению с аналоговыми модулями фильтрации (BENTLY 135799-00, SKF Filter-4CH, EPRO SigFilter 4) BENTLY 135799-01 имеет три ключевые преимущества:
- Настраиваемая срезающая частота (1–20 кГц): Конкуренты имеют фиксированную частоту (обычно 10 кГц), что ограничивает использование с разными типами датчиков — BENTLY 135799-01 адаптируется к рабочему диапазону любых индуктивных датчиков Bently.
- Более высокий коэффициент подавления (≥60 дБ на 1 МГц): Против 40–50 дБ у SKF/EPRO и 50 дБ у BENTLY 135799-00 — лучше защищает сигналы в условиях сильных электромагнитных помех (например, рядом с высоковольтными линиями).
- Индикаторы состояния каждого канала: Конкуренты не имеют индивидуальных индикаторов, что затрудняет диагностику неисправностей — BENTLY 135799-01 позволяет операторам быстро определить проблемный канал.
Советы по выбору и предостережения
Советы по выбору
- Оцените частоту помех и тип датчиков: Выбирайте BENTLY 135799-01 если помехы находятся в диапазоне 10 кГц–1 МГц и вам нужно фильтровать 2–4 датчика — для 1 датчика подойдут одноканальные модели (BENTLY 135799-00), для помех <10 кГц — модели с низкой срезающей частотой (135799-02).
- Проверьте совместимость с модулями: Если вы используете модули обработки 3500/25 или 1900/65A, BENTLY 135799-01 обеспечит безпроблемную интеграцию — для стороннего оборудования проверяйте входные/выходные параметры сигнала.
- Учтите условия эксплуатации: Для шкафов с плотным монтажом компактные габариты 120×80×30 мм станут оптимальным выбором — для открытых площадок выбирайте модели с IP65 защитой.
Предостережения
- Монтаж выполняйте только квалифицированным персоналом: Неправильное подключение полярности входного/выходного сигнала или установка несовместимой срезающей частоты может искажать полезный сигнал или повредить BENTLY 135799-01. Строго следуйте схемам из документации Bently.
- Не превышайте диапазон входного напряжения: Входной сигнал не должен превышать ±10 В DC — перегрузка приведет к выходу фильтра из строя и потере защиты от помех.
- Регулярная проверка индикаторов: Раз в месяц проверяйте, что индикаторы каждого канала горит стабильно (зеленый) — красный свет или отсутствие света свидетельствует о неисправности канала.
- Избегайте эксплоатации в экстремальных температурах: Не используйте модуль при температуре <0 °C или >+60 °C — это снизит стабильность фильтрации и увеличивает риск искажения сигнала. Дополнительные рекомендации можно найти по ссылке на продукт: [вставьте предоставленную ссылку].
