Описание

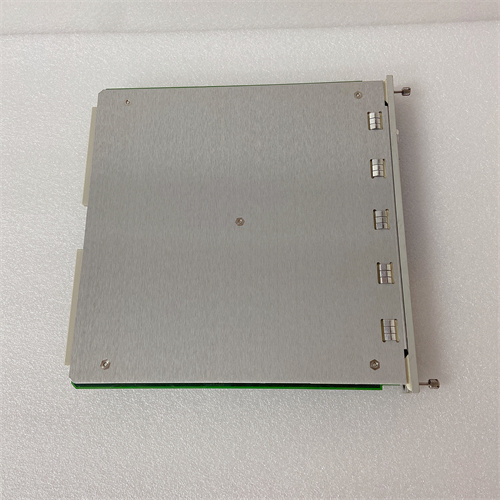

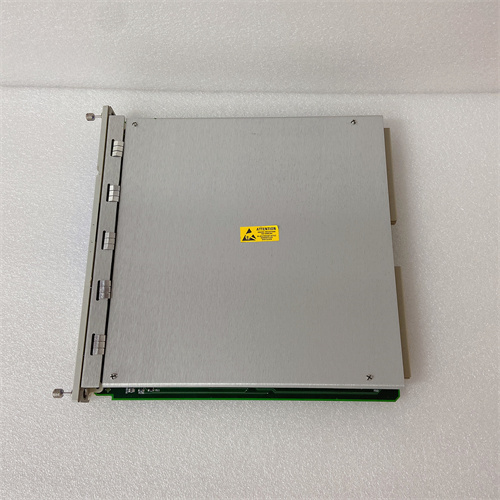

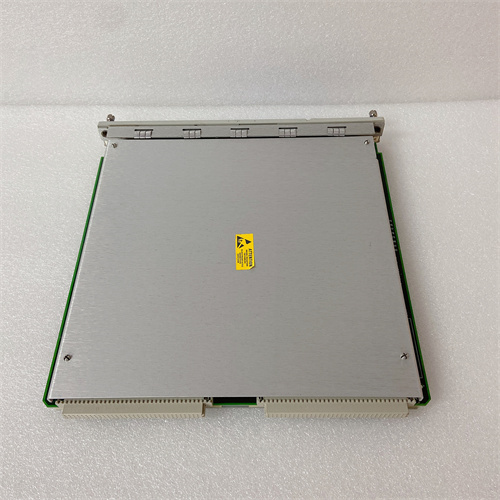

BENTLY 136180-01 — Надежный преобразователь сигналов для систем мониторинга вращательных механизмов
BENTLY 136180-01 — специализированный преобразователь сигналов, разработанный компанией Bently Nevada (часть Siemens) — глобальным лидером в области диагностики и защиты промышленного оборудования. Специально предназначен для обработки сигналов от вибрационных и проксимитных сенсоров Bently, BENTLY 136180-01 преобразует слабые аналоговые сигналы в стандартизированные выходы, обеспечивая точную передачу данных в системы мониторинга, и становится неотъемлемым компонентом для энергетической, нефтегазовой, металлургической и судостроительной отраслей.
Описание продукта
BENTLY 136180-01 — преобразователь сигналов из линейки Bently Nevada Proximitor Interface, оптимизированный для полной совместимости с сенсорами Bently 3301, 3300 XL (проксимитные) и 133811 (вибрационные). Продукт BENTLY 136180-01 отличается высокой стабильностью и низким уровнем шумов, благодаря использованию высококачественных электронных компонентов и продуманной схемотехники.
BENTLY 136180-01 принимает слабые сигналы от сенсоров (измерение зазора, вибраций, скорости вала) и преобразует их в стандартные аналоговые сигналы 4–20 мА или ±5 В, удобные для интеграции с системами DCS/SCADA, модулями обработки сигналов Bently 3500 и специализированным ПО Bently Nevada System 1. Преобразователь поддерживает измеряющий диапазон зазора до 10 мм и вибраций до 50 g, обеспечивая линейность трансформации ≤±0.2% полного масштаба (FS) — это гарантирует неискаженный перенос данных даже в условиях сильных электромагнитных помех.
Особенно ценна функция комплексной обработки сигналов BENTLY 136180-01 — устройство сочетает в себе усиление, фильтрацию и преобразование сигналов в одном корпусе, устраняя необходимость в дополнительных модулях. Преобразователь обеспечивает питание подключенных сенсоров через сигнальный кабель (двухпроводное или четырехпроводное подключение), упрощая монтаж и сокращая количество проводов в системе.
BENTLY 136180-01 оснащен встроенной защитой от электростатического разряда (ESD ±30 кВ), коротких замыканий и перегрева, предотвращая повреждение как самого устройства, так и подключенного сенсора. Конструкция оптимизирована для промышленных условий: металлический корпус с классом защиты IP20 (для монтажа в шкафу) или IP65 (опционально для открытого монтажа), широкий диапазон рабочих температур (-40 °C до +85 °C) и устойчивость к вибрациям до 15 g. Легкая конфигурация параметров (тип выходного сигнала, диапазон измерений) осуществляется через триммеры на корпусе или программно через интерфейс HART.
Технические параметры
- Бренд: Bently Nevada (Siemens)
- Модель: BENTLY 136180-01
- Тип устройства: Преобразователь сигналов для вибрационных и проксимитных сенсоров
- Основное назначение: Преобразование слабых сигналов сенсоров в стандартные аналоговые выходы
- Поддерживаемые сенсоры:
- Проксимитные: Bently 3301, 3300 XL (индуктивные)
- Вибрационные: Bently 133811 (акселерометры)
- Измеряемые параметры: Зазор, вибрации (ускорение/скорость), скорость вала
- Измеряющий диапазон:
- Зазор: 0–10 мм (в зависимости от сенсора)
- Вибрации: 0–50 g (пиковое значение)
- Выходной сигнал: Конфигурируемый — 4–20 мА (токовой) или ±5 В (напряжение)
- Линейность: ≤±0.2% FS
- Разрешение: 0.001 мм (для зазора), 0.001 g (для вибраций)
- Питание сенсора: 8 ВДС (для проксимитных), 24 ВДС (для вибрационных) через сигнальный кабель
- Питание преобразователя: 24 ВДС ±10%, потребление ≤12 Вт
- Защитные функции: Защита от ESD ±30 кВ, короткого замыкания, перегрева, электромагнитных помех
- Диагностика: Мониторинг питания, состояние входного сигнала, самодиагностика
- Рабочая температура: -40 °C до +85 °C
- Хранилище температура: -55 °C до +100 °C
- Класс защиты: IP20 (стандарт), IP65 (опционально)
- Корпус: Металлический (алюминиевый сплав)
- Тип монтажа: DIN-рейл (35 мм) или настенный
- Размеры (Д×Ш×В): 100 мм × 70 мм × 50 мм
- Вес: Примерно 0.3 кг
- Совместимость: Сенсоры Bently, модули Bently 3500, системы DCS/SCADA, ПО Bently Nevada System 1
- Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, GOST Р, RoHS
Преимущества и особенности
- Высокая точность: Линейность ≤±0.2% FS и высокое разрешение для детальных измерений.
- Универсальность: Поддержка как проксимитных, так и вибрационных сенсоров Bently.
- Упрощенный монтаж: Питание сенсора через сигнальный кабель, сокращение количества проводов.
- Робастность: Широкий диапазон температур и надежная защита от помех/разрядов.
- Гибкая конфигурация: Настройка типа выходного сигнала через триммеры или HART.
- Полная совместимость: Оптимизирован для работы с системами и сенсорами Bently.
- Компактность: Малые размеры, удобное монтирование в тесных местах шкафа.
Области применения и примеры использования
- Энергетика: На атомной электростанции BENTLY 136180-01 обрабатывал сигналы от проксимитных сенсоров турбины. Преобразователь преобразовал слабые индуктивные сигналы в аналоговые 4–20 мА, передавая данные в модуль Bently 3500/32, что позволило операторам контролировать смещение вала и предотвратить критическое износ подшипников.
- Нефтегазовая промышленность: На газоперекачивающем комплексе BENTLY 136180-01 использовался для обработки сигналов от вибрационных сенсоров компрессоров. Устойчивость к влаге и соли (вариант IP65) гарантировала надежную работу в агрессивной среде, а точная трансформация сигнала обеспечила своевременное выявление дисбаланса вала.
- Металлургическая промышленность: В сталелитейном заводе BENTLY 136180-01 интегрирован в систему мониторинга рольгангов. Преобразователь обрабатывал сигналы от проксимитных сенсоров положения и вибрационных датчиков, передавая данные в SCADA, что улучшило качество прокатки и снизило износ оборудования.
- Судостроение: На морском судне BENTLY 136180-01 обрабатывал сигналы от сенсоровmarinedвигателя. Компактный дизайн и широкий диапазон температур позволили монтировать преобразователь в ограниченном пространстве двигательного отсека, а защита от ЭМП выдержала влияние корабельной электроники.
Сравнение с конкурентами
| Параметр | BENTLY 136180-01 | Конкурентный продукт (Универсальный преобразователь сигналов) | Преимущество Bently |
|---|---|---|---|
| Линейность | ≤±0.2% FS | ≤±1% FS | Высокая точность трансформации сигнала |
| Поддержка сенсоров | Проксимитные + вибрационные Bently | Только один тип сенсоров | Универсальность в системах Bently |
| Защита от ESD | ±30 кВ | ±15 кВ | Устойчивость к электростатическим разрядам |
| Рабочая температура | -40 °C до +85 °C | -20 °C до +70 °C | Работа в экстремальных условиях |
| Конфигурация | Тримеры + HART | Только тримеры | Гибкость в настройке параметров |
| Класс защиты | IP20/IP65 | Только IP20 | Возможность монтажа в открытом пространстве |
Рекомендации по выбору и мерам предосторожности
Рекомендации по выбору
Выбирайте BENTLY 136180-01, если вам нужен преобразователь для: 1) Работы с сенсорами Bently (проксимитными/вибрационными); 2) Точных измерений зазора и вибраций в критических механизмах; 3) Интеграции с системами Bently 3500 или сторонними DCS/SCADA; 4) Работы в агрессивных промышленных условиях. При выборе учитывайте тип сенсора, требуемый выходной сигнал и условия монтажа (класс защиты).
Меры предосторожности
- При установке BENTLY 136180-01 используйте только оригинальные кабели Bently для подключения сенсоров. Обеспечьте надежную заземлку преобразователя для снижения влияния ЭМП.
- Перед подключением проверьте соответствие питания (24 ВДС) и тип подключенного сенсора — несовместимость может привести к повреждению устройства.
- Конфигурируйте выходной сигнал и диапазон измерений через триммеры или ПО HART, точно следуя руководству по эксплуатации. Не перегружайте выходной канал током более 25 мА.
- Монтируйте преобразователь в защищенном месте (при IP20) или используйте вариант IP65 для открытых пространств, избегая попадания влаги и пыли.
- Регулярно проверяйте состояние кабелей и разъемов, особенно в условиях высокой влажности. При обнаружении искажений сигнала проверьте исправность сенсора и преобразователя.
Обслуживание
- Плановое обслуживание: Проводите осмотр преобразователя каждые 6 месяцев — проверяйте кабели, разъемы и индикаторы состояния, очищайте корпус от пыли.
- Калибровка: Каждый год калибруйте BENTLY 136180-01 с использованием сертифицированных эталонов Bently, чтобы поддерживать заявленную точность и линейность.
- Конфигурация: Сохраняйте параметры конфигурации (тип сигнала, диапазон) для быстрого восстановления в случае замены устройства.
- Запасные части: Для критических систем мониторинга храните запасной преобразователь BENTLY 136180-01, чтобы минимизировать время простоя при поломке.
BENTLY 136180-01 — точный и надежный преобразователь сигналов, который обеспечивает эффективную передачу данных от сенсоров Bently к системам мониторинга. Благодаря своей универсальности, точности и устойчивости в сложных условиях, он становится неотъемлемым компонентом для диагностики вращательных механизмов, помогая предотвращать аварии и продлевать срок службы оборудования.
