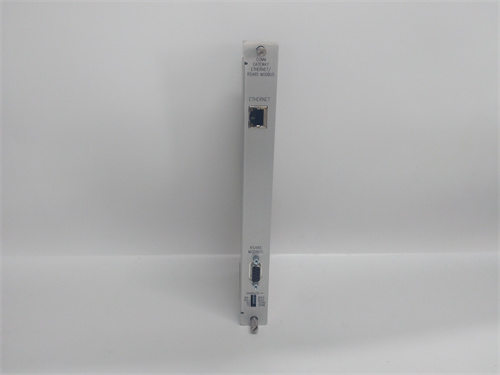

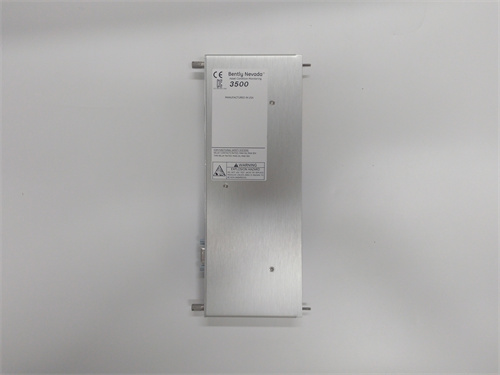

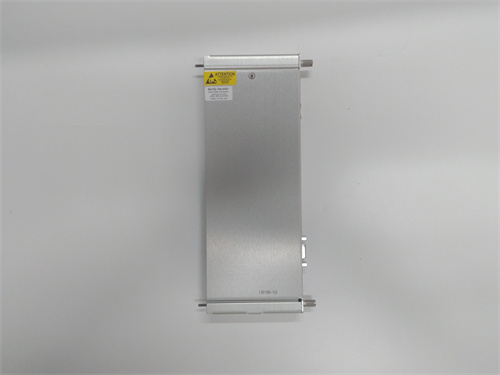

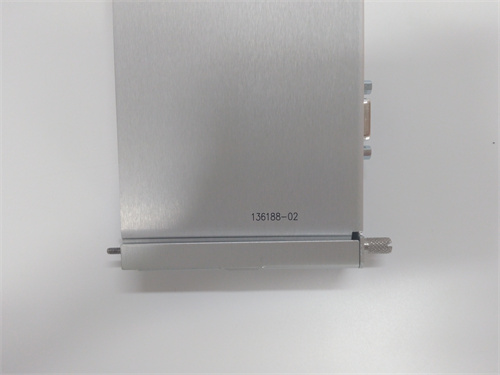

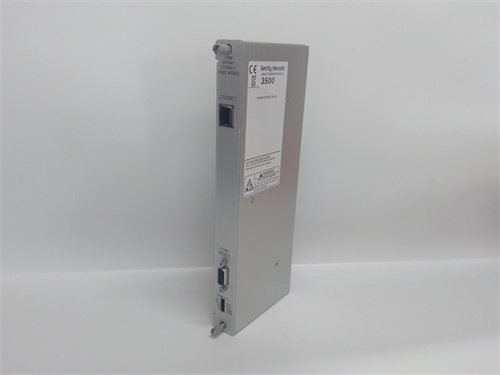

Описание продукта BENTLY 136188-02
BENTLY 136188-02 — модуль измерениядля систем мониторинга вращательных машин, разработанный Bently Nevada для реального времени контроля технического состояния промышленных агрегатов. Этот модуль предназначен для обработки сигналов от вибровых датчиков, расчетапараметров (.amplitude, частота, фаза) и генерации уведомлений о неисправностях, обеспечивая раннее выявление дефектов в турбинах, компрессорах и моторных агрегатах. BENTLY 136188-02 сочетает в себе высокую точность измерений, устойчивость к электромагнитным помехам и совместимость с системами мониторинга, делая его неотъемлемым элементом в энергетических установках, нефтегазовой промышленности иurboчных plantaх. [Введите ссылку здесь, enwrapping её вокруг BENTLY 136188-02: BENTLY 136188-02]
Технические параметры BENTLY 136188-02
- Тип модуля: Модуль вибрового мониторинга (Vibration Monitoring Module)
- Количество каналов: 4 канала (для simultaneously измеренияс 4 датчиков)
- Поддерживаемые датчики:
- Электродинамические (Eddy Current Probes), (Accelerometers)
- Диапазон измерений:
- Динамическое desplazamiento: 0–2500 μm (linearly proportional)
- Ускорение: 0–50 g (г)
- Скорость: 0–250 mm/s
- Частотный диапазон: 0,1–10 kHz (для анализ динамических процессов)
- АЦП: 16-битный, частота дискретизации до 100 kHz
- Интерфейсы:
- Ethernet: 10/100 Мбит/с (Modbus TCP, Bently Nevada proprietary protocol)
- RS-485: для последовательного подключения к SCADA
- Рабочее напряжение: 24 V DC (18–32 V DC)
- Рабочая температура: 0°C–55°C (модуль), -40°C–+70°C (внешние соединения)
- Стандарты: API 670 (мониторинг вращательных машин), ISO 10816 (вибрация машин), IEC 61000-6-2
Преимущества и особенности BENTLY 136188-02
- Высокая точность и репродуcibility: Разрешение измерений 1 μm и погрешность ≤0,5% FS позволяют детально отслеживать даже минимальные изменения，что критично для ранней диагностики неисправностей в подшипниках или балансировке роторов.
- Реaltime-анализ и_alarm functions: Встроенные алгоритмы расчета RMS, peak values и спектрального анализа (FFT) с частотой обновления до 100 Hz, а также три уровня_alarm (warning, alarm, danger) для автоматической генерации сигналов о аварийных условиях.
- Совместимость с системами Bently Nevada: Интеграция с kontrol панелями 3500 и программным обеспечением Asset Condition Monitor, что упрощает мониторинг и análитику данных в enterprise-системах.
- Простота монтажа и обслуживания: Din-rail mounting и разъемные контактные блоки позволяют быстро заменять модуль без разSoldering кабелей, а LED-индикаторы для каждого канала simplify troubleshooting.
- Улучшенная: Экранированные входные каналы и цифровая фильтрация снижают влияние электромагнитных помех, making it suitable for work в высокочастотных industrial environments.
Применение BENTLY 136188-02 в отраслях
- Энергетические установки:
- Мониторинггенераторов в ТЭЦ для ранней диагностики дефектов в подшипниках или износа роторов.
- Контрольтурбин в ядерных электростанциях при изменении нагрузки, предотвращение аварийных сдвигов.
- Нефтегазовая промышленность:
- Измерениегазоподжигательных турбин на нефтяных платформах, раннее выявление деформаций от высокого давления.
- Контролькомпрессоров в.refinery установках для предотвращения аварийного.stop.
- Химическая промышленность:
- Мониторингмешалок в химических реакторах при высокотемпературных процессах.
- Контрольпumosных агрегатов при работе с коррозионными medioми.
- Машиностроение и аэромоторная промышленность:
- Тестированиеautomobile двигателей при динамических нагрузках.
- Контрольвалов в аэродинамических трубах при испытаниях aircraft двигателей.
Сравнение с konkurентными продуктами BENTLY 136188-02
По сравнению с аналогичными модулями (например, Emerson 5700 и ABB PR6423):
- Больше каналов в одном модуле: 4 канала versus 2–3 канала у конкурентов, что экономит до 50% места в industrial rack.
- Расширенный спектральный анализ: Поддержка FFT-анализа до 10 kHz versus 5–8 kHz у большинства конкурентов, позволяя детально изучить высокочастотные вибрации.
- Улучшенная совместимость с ERP-системами: Встроенные интерфейсы для передачи данных в enterprise-системы МЭУ и Predictive maintenance versus дополнительные модули у конкурентов.
Советы по выбору и предостережения BENTLY 136188-02
- При выборе: Оцените количество контролируемых агрегатов, тип датчиков (Eddy Current ), требуемый частотный диапазон и уровень детализации анализа.
- Инсталляция:
- Установить модуль на Din-rail в промышленном щите, оставляя 10 мм между модулями для вентиляции.
- Использовать экранированные кабели для датчиков, избегая совместную прокладку с высоковольтными линиями.
- Конфигурация:
- В программе конфигурации Bently Nevada указать тип датчиков, диапазон измерений и уровни_alarm (warning/alarm/danger).
- Настроить Ethernet-подключение для передачи данных в центральную систему мониторинга.
- Обслуживание:
- Регулярно проверять LED-индикаторы: зеленый — канал активен, желтый — предупреждение, красный — ошибка.
- Каждый квартал выполнять калибровку модуля с эталонным вибрационным генератором (точность ±0,1 μm).
- Предостережения:
- Неное_inspection кабельных соединений датчиков для выявления износа или коррозии.
- Для индуктивных датчиковподключить диод обратной 귀отвода к входным каналам.
- В зонах с высокой влажностью использовать герметичные кабельные glands, чтобы предотвратить습ление внутри модуля.
