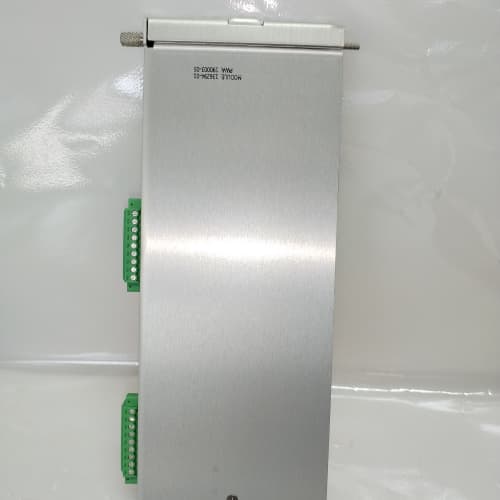

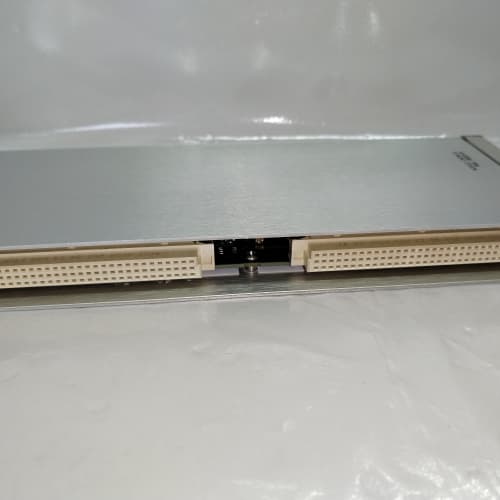

BENTLY 136294-01 – Высокоточный модуль анализа динамики вращательного оборудования
Ссылка на продукт: BENTLY 136294-01
BENTLY 136294-01 представляет собой специализированный модуль анализа динамики, разработанный для углубленного изучения параметров вращательного оборудования (вращательная скорость, вибрации, несбаланс, изгиб вала) в критических промышленных средах. Модуль 136294-01 от BENTLY сочетает в себе высокоскоростную обработку данных, расширенные алгоритмы анализа и поддержку многофазных измерений, становясь ключевым инструментом для диагностики сложных дефектов и оптимизации работы агрегатов (турбин, компрессоров, электродных станков). Благодаря полной совместимости с системами мониторинга BENTLY (CMS) и сенсорами (например, 133916-01, 131151-01), BENTLY 136294-01 легко интегрируется в существующие инфраструктуры, предоставляя комплексные данные для принятия управленческих решений. Важно отметить, что 136294-01 от BENTLY прошёл сертификацию по стандартам IEC 61508 (SIL 2) и EN 61131-3, подтверждая свою надежность и соответствие требованиям промышленной диагностики.
Описание продукта
BENTLY 136294-01 – это модуль анализа динамики, предназначенный для реального времени мониторинга и обработки сигналов от вибрационно-позиционных, температурных и скоростных сенсоров. Продукт поддерживает подключение до 16 аналоговых каналов и 8 цифровых входов для синхронизации с вращательным движением, обеспечивая высокоточную регистрацию параметров с частотой дискретизации до 1 МГц. 136294-01 от BENTLY оснащён уникальными алгоритмами: анализ несбаланса, диагностика изгиба вала, определение критических скоростей, спектральный анализ порядков и выявление нестабильностей в работе. Модуль разработан с учётом требований к эксплуатации в тяжелых условиях: широкий температурный диапазон, устойчивость к электромагнитным помехам и компактный дизайн для монтажа на DIN-рейк. Предусмотрена возможность генерации детализированных отчётов и визуализации данных через программное обеспечение Bently Nevada System 1, что упрощает интерпретацию результатов анализа.
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | BENTLY |
| Модель | 136294-01 |
| Тип | Модуль анализа динамики вращательного оборудования |
| Измеряемые параметры | Вращательная скорость, поперечные/осевые вибрации, несбаланс, изгиб вала, температурные деформации |
| Количество каналов | 16 аналоговых входов (4–20 мА, HART), 8 цифровых входов (синхронизация) |
| Частота дискретизации | До 1 МГц (на канал) |
| Диапазон измерения скорости | 0–10 000 об/мин |
| Точность измерения | ±0.01% от полного диапазона (вибрации), ±0.1 об/мин (скорость) |
| Алгоритмы анализа | Спектральный анализ порядков, диагностика несбаланса, определение изгиба вала, поиск критических скоростей, анализ нестабильностей |
| Интерфейсы коммуникации | Ethernet/IP, Modbus TCP, OPC UA, HART 7 |
| Память для данных | 64 ГБ SSD (расширяемая до 256 ГБ) |
| Время хранения данных | До 2 лет (при средней нагрузке) |
| Питание | 24 В ДС (диапазон 18–36 В ДС) |
| Потребляемая мощность | Макс. 35 Вт |
| Температурный диапазон работы | -40 °C до +75 °C |
| Влагостность | 5–95% (без конденсации) |
| Защита от пыли и влаги | IP20 (при установке в шкаф) |
| Защита от электромагнитных помех | Класс EMC 3 (IEC 61000-6-2/6-4) |
| Корпус | Модульный, алюминиевый сплав, DIN-рейк |
| Размеры | 180 × 80 × 150 мм (Ш × Г × В) |
| Гарантия | 3 года |
Преимущества и особенности
- Углублённая диагностика: BENTLY 136294-01 использует уникальные алгоритмы для выявления сложных дефектов (несбаланс, изгиб вала, критические скорости), которые не доступны стандартным модулям мониторинга.
- Высокая производительность: Частота дискретизации до 1 МГц и параллельная обработка данных от 16 каналов обеспечивают регистрацию мгновенных изменений параметров, критических для диагностики нестабильностей.
- Совместимость с CMS BENTLY: Модуль идеально интегрируется с системами мониторинга BENTLY, дополняя их функциональность глубоким анализом динамики и предоставляя единый интерфейс для управления данными.
- Гибкость применения: Поддержка различных типов сенсоров и возможность синхронизации с вращательным движением делают 136294-01 от BENTLY универсальным решением для диагностики любого вращательного оборудования.
- Легкость интерпретации результатов: Визуализация данных через Bently Nevada System 1 и автоматическая генерация отчётов упрощают анализ результатов и ускоряют принятие решений по техническому обслуживанию.
Прикладные области и кейсы
BENTLY 136294-01 широко используется в отраслях, где требуется высокоуровневая диагностика динамики вращательного оборудования:
- Энергетика: Диагностика турбин и генераторов на атомных электростанциях. Кейс: Калининская АЭС внедрила BENTLY 136294-01 для анализа динамики 4 паровых турбин, что позволило выявить несбаланс роторов 2-го ступня и устранить его до возникновения критических вибраций, сохранив более 15 млн долларов на ремонтных работах.
- Нефтегазовая отрасль: Оптимизация работы компрессорных станций на трубопроводах. Кейс: Нефтегазовый комплекс в Западном Сибири использует 136294-01 от BENTLY для мониторинга 6 газовых компрессоров, обеспечивая выявление нестабильностей в работе и регулировку скорости в реальном времени, что снизило энергопотребление на 12%.
- Химическая промышленность: Диагностика реакторных насосов и смесителей. Кейс: Европейский химический завод в Германии внедрил BENTLY 136294-01 для анализа динамики высокоскоростных насосов, что позволило диагностировать изгиб вала на ранней стадии и избежать аварийной остановки производства, сохранив более 8 млн долларов.
- Металлургия: Оптимизация работы вальцовых станов. Кейс: Металлургический завод в Магнитогорске использует 136294-01 от BENTLY для мониторинга динамики холодных валов, что позволило устранить несбаланс и снизить брак продукции из-за неравномерного деформации металла на 30%.
Сравнение с конкурентами
| Параметр | BENTLY 136294-01 | Конкурент 1 (Siemens S7-1500T) | Конкурент 2 (Emerson CSI 6500) |
|---|---|---|---|
| Количество аналоговых каналов | 16 | 8 | 12 |
| Частота дискретизации | До 1 МГц | 500 кГц | 800 кГц |
| Алгоритмы анализа | Несбаланс, изгиб вала, критические скорости, спектральный анализ порядков | Только спектральный анализ | Несбаланс, спектральный анализ |
| Память для данных | 64 ГБ (расширяемая) | 32 ГБ | 48 ГБ |
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP, OPC UA, HART 7 | Profinet, Modbus TCP | Ethernet/IP, Modbus TCP |
| Гарантия | 3 года | 2 года | 2 года |
Преимущества BENTLY 136294-01 перед конкурентами: большее количество каналов, более высокая частота дискретизации, уникальные алгоритмы анализа (изгиб вала, критические скорости), расширенная память для данных и длительная гарантия, что делает его предпочтительным выбором для глубокой диагностики динамики вращательного оборудования.
Советы по выбору и предостережения
- Советы по выбору:
- Определите сложность диагностируемых дефектов – BENTLY 136294-01 идеально подходит для систем, где требуется выявление несбаланса, изгиба вала и критических скоростей (например, турбины, крупные компрессоры).
- Учтите количество сенсоров – модуль с 16 аналоговыми каналами позволяет подключить все необходимые сенсоры (вибрационные, скоростные, температурные) для комплексного анализа.
- Проверьте совместимость с существующей CMS – модуль полностью интегрируется с системами BENTLY и поддерживает стандартные протоколы для связи с другими платформами.
- Предостережения:
- Устанавливайте и настраивайте BENTLY 136294-01 только квалифицированным персоналом, прошедшим обучение по диагностическим системам BENTLY, чтобы обеспечить правильную конфигурацию каналов и алгоритмов.
- Регулярно обновляйте прошивку модуля через веб-интерфейс, чтобы получить доступ к новым алгоритмам анализа и исправить возможные уязвимости.
- Не используйте модуль в условиях превышения максимального температурного диапазона (-40 °C до +75 °C) – это может привести к снижению точности измерений или повреждению электроники.
- При подключении сенсоров используйте только оригинальные кабели BENTLY (например, 130539-30) и соблюдайте правила синхронизации цифровых входов с вращательным движением – это гарантирует достоверность результатов анализа.
