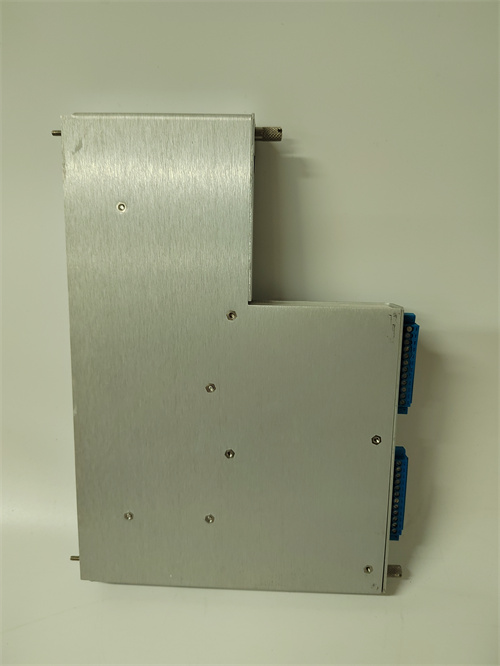

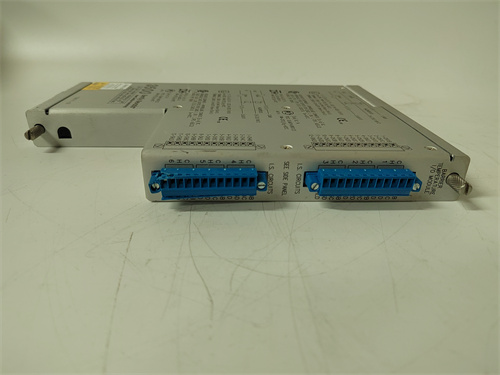

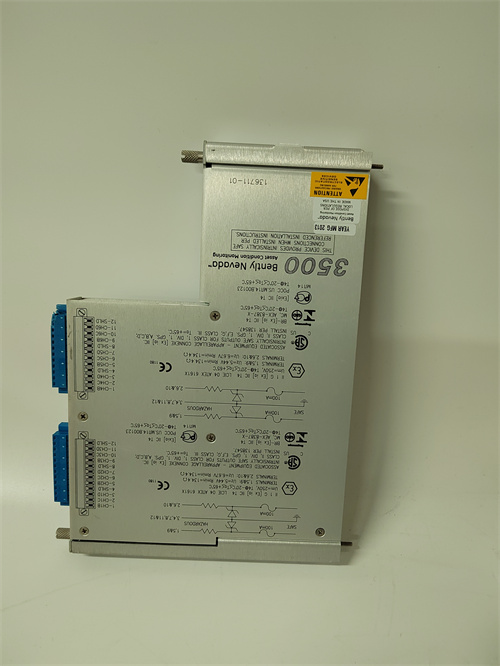

BENTLY 136711-01 — Модуль интерфейса для интеграции системы мониторинга BENTLY 3500
BENTLY 136711-01 — это специализированный модуль интерфейса от BENTLY (ранее Bently Nevada), разработанный для обеспечения двусторонней коммуникации между системой мониторинга состояния BENTLY 3500 и внешними управляющими системами (DCS, SCADA, PLC). Как ключевой мост для передачи данных, BENTLY 136711-01 сочетает в себе высокую скорость коммуникации, надежность и гибкость, становясь неотъемлемым элементом систем предиктивного обслуживания в энергетике, нефтегазовой и тяжелой промышленности. В данной статье рассматриваются все аспекты продукта: описание, технические параметры, преимущества, примеры применения, сравнение с конкурентами и рекомендации по выбору BENTLY 136711-01.
Описание продукта
BENTLY 136711-01 относится к линейке модулей интерфейса BENTLY, предназначенных для интеграции системы мониторинга 3500 с глобальными автоматизированными комплексами. Модуль BENTLY 136711-01 обеспечивает передачу реальных данных (вибрация, осовое смещение, температура, скорость), аварийных сигналов и диагностической информации между шасси 3500 и внешними системами, а также принимает управляющие команды для конфигурации мониторинга.
BENTLY 136711-01 поддерживает широкий спектр промышленных коммуникационных протоколов, включая Modbus TCP, Ethernet/IP, OPC UA и Profinet, что делает его универсальным для интеграции с системами любых ведущих брендов (Siemens, ABB, Emerson, Rockwell). Модуль оснащен двумя независимыми Ethernet-портами для обеспечения отказоустойчивости — при сбое одного канала передача данных автоматически переключается на резервный, минимизируя риск потери критической информации. Особенно ценится BENTLY 136711-01 за полную совместимость с всеми модулями системы 3500 (аналоговые входы, модули защиты, модули питания) и программным обеспечением BENTLY System 1, которое упрощает конфигурацию протоколов и отображение данных.
BENTLY 136711-01 выполнен в компактном корпусе для монтажа в шасси BENTLY 3500, имеет защиту IP20 и устойчивость к электромагнитным помехам (EMC сертификация). Модуль способен работать в широком диапазоне температур (0…+65 °C), адаптируясь к условиям электростанций, морских добычных платформ и химических заводов. Важно отметить, что BENTLY 136711-01 часто используется в критических системах — его дублированная коммуникационная архитектура и встроенные функции самодиагностики гарантируют непрерывность передачи данных даже при технических проблемах.
BENTLY 136711-01 прошел сертификацию по международным стандартам IEC, UL, CE, подтверждая его соответствие требованиям промышленной безопасности и качества. Благодаря robustному дизайну и использованию высококачественных компонентов, BENTLY 136711-01 обеспечивает средний срок между отказами (MTBF) более 150 000 часов. Модуль поддерживает передачу как стандартных, так и кастомных наборов данных, позволяя инженерам адаптировать интеграцию под конкретные требования проекта без изменения существующей конфигурации системы 3500.
Технические параметры
| Параметр | Характеристика |
|---|---|
| Бренд и модель | BENTLY 136711-01 |
| Тип модуля | Модуль интерфейса для системы мониторинга BENTLY 3500 |
| Основное назначение | Коммуникация между BENTLY 3500 и DCS/SCADA/PLC |
| Поддерживаемые протоколы | Modbus TCP, Ethernet/IP, OPC UA, Profinet, TCP/IP, UDP |
| Коммуникационные интерфейсы | 2 порта Ethernet (10/100/1000 Мбит/с, RJ45), шассиная шина 3500 |
| Скорость передачи данных | До 1 Гбит/с |
| Тип передачи данных | Двусторонняя (отправка данных/прием команд) |
| Поддерживаемые типы данных | Реальные параметры, аварийные сигналы, диагностика, исторические данные, конфигурационные параметры |
| Функции отказоустойчивости | Дублированные Ethernet-порты, автоматическое переключение на резервный канал |
| ПО для конфигурации | BENTLY System 1, 3500 Configuration Software |
| Рабочая температура | 0…+65 °C (32…+149 °F) |
| Относительная влажность | 5…95% (без конденсации) |
| Уровень защиты | IP20 (при монтаже в шасси 3500) |
| Габаритные размеры (Ш×В×Г) | 160×100×220 мм (совместимо с шасси 3500) |
| Вес | Около 0.7 кг |
| Сертификации | IEC 61010-1, UL 61010-1, CE, EMC (EN 55032), FCC |
Преимущества и особенности
- Широкая поддержка протоколов: Поддержка Modbus TCP, Ethernet/IP, OPC UA и Profinet делает BENTLY 136711-01 универсальным для интеграции с системами любых брендов, избегая необходимости дополнительных адаптеров.
- Отказоустойчивость коммуникации: Дублированные Ethernet-порты и автоматическое переключение на резервный канал гарантируют непрерывность передачи данных, критически важную для высокорисковых приложений.
- Высокоскоростная передача: Скорость до 1 Гбит/с обеспечивает доставку реальных данных и аварийных сигналов в режиме реального времени, без задержек в реакции на аномалии.
- Легкая интеграция: Полная совместимость с системой BENTLY 3500 и интуитивное ПО конфигурации упрощают внедрение, сокращая время настройки и инженерные расходы.
- Расширенная диагностика: Встроенные функции самодиагностики контролируют состояние коммуникационных каналов, подключений и прошивки, передавая алерты в шасси 3500 для быстрого устранения проблем.
- Безопасность передачи: Поддержка шифрования данных (OPC UA Secure) и авторизации доступа защищает информацию о состоянии оборудования от несанкционированного доступа.
- Компактность и совместимость: Размеры, адаптированные под шасси 3500, экономят пространство, а совместимость с всеми модулями системы 3500 не требует замены существующего оборудования.
Примеры применения в отраслях
- Энергетика: В атомной электростанции BENTLY 136711-01 интегрирует систему мониторинга 3500 (контроль турбин и генераторов) с DCS Siemens PCS 7. Модуль передаёт данные о вибрации валов и температуре подшипников в реальном времени, позволяя операторам отслеживать состояние критического оборудования и активировать аварийные процедуры при необходимости.
- Нефтегазовая промышленность: На морской добычной платформе BENTLY 136711-01 соединяет шасси 3500 (датчики на компрессорах и насосах) с SCADA-системой Emerson DeltaV. Двусторонняя передача данных позволяет инженерам на берегу регулировать параметры мониторинга и получать уведомления об аномалиях, избегая поездок на платформу для рутинного контроля.
- Химическая промышленность: В химическом заводе BENTLY 136711-01 интегрирует систему 3500 с DCS ABB 800xA, передавая данные о состоянии агрегатов смешивания и реакторов. Модуль обеспечивает безопасную передачу аварийных сигналов — при превышении пороговых значений вибрации система автоматически останавливает оборудование, предотвращая утечки опасных химикатов.
- Металлургия: В сталелитейном заводе модуль используется для связи между шасси 3500 (мониторинг прокатных станков) и PLC Rockwell ControlLogix. BENTLY 136711-01 передает данные о износе валов и вибрации, позволяя планировать техническое обслуживание в периоды низкой нагрузки, снижая простои.
Сравнение с конкурентами
| Параметр | BENTLY 136711-01 | Конкурент 1 (Siemens 7KM9300-0AE01-0AA0) | Конкурент 2 (Emerson 1756-ENBT) |
|---|---|---|---|
| Поддерживаемые протоколы | Modbus TCP, Ethernet/IP, OPC UA, Profinet | Profinet, Modbus TCP, Ethernet/IP | Ethernet/IP, Modbus TCP |
| Скорость передачи | До 1 Гбит/с | До 100 Мбит/с | До 1 Гбит/с |
| Отказоустойчивость | Дублированные порты, автоматическое переключение | Ограниченная (требует дополнительного модуля) | Ограниченная (требует дополнительного модуля) |
| Совместимость с системами | Полная с BENTLY 3500 | Ограниченная с сторонними системами | Совместима с Emerson ControlLogix |
| Функции диагностики | Расширенные (состояние каналов, прошивки) | Базовые (только наличие связи) | Средние (состояние каналов) |
| Рабочая температура | 0…+65 °C | 0…+60 °C | 0…+60 °C |
| Сертификации | IEC, UL, CE, EMC, FCC | IEC, CE, UL | IEC, CE, UL |
| Стоимость | Средне-высокая | Средняя | Средне-высокая |
Сравнение показывает, что BENTLY 136711-01 имеет преимущества в широкой поддержке протоколов, высокой скорости передачи и стандартной отказоустойчивости (дублированные порты). Эти характеристики делают его предпочтительным выбором для проектов, где критична универсальность интеграции и непрерывность передачи данных.
Рекомендации по выбору и предостережениям
- Проверьте совместимость протоколов: Убедитесь, что протоколы BENTLY 136711-01 (Modbus TCP, Ethernet/IP, OPC UA, Profinet) соответствуют требованиям вашей DCS/SCADA/PLC. Для специфических протоколов рекомендуется предварительно проверить совместимость через службу поддержки BENTLY.
- Оцените потребности в отказоустойчивости: Если ваше оборудование относится к критическому (турбины, генераторы), модуль с дублированными Ethernet-портами BENTLY 136711-01 является оптимальным выбором.
- Учтите условия эксплуатации: Модуль работает в диапазоне 0…+65 °C — при установке в тепловые помещения обеспечьте дополнительное охлаждение шасси 3500.
- Следуйте правилам монтажа: Монтируйте BENTLY 136711-01 только в шасси BENTLY 3500, используя оригинальные крепежные элементы. Обеспечьте правильное подключение к сети Ethernet и шассиной шине, следуя схемам из руководства пользователя.
- Настройте безопасность: Настройте шифрование данных (для OPC UA) и права доступа через ПО BENTLY System 1, чтобы защитить коммуникацию от несанкционированного вмешательства. Регулярно обновляйте прошивку модуля.
- Регулярная диагностика: Периодически проверяйте состояние коммуникационных каналов через систему мониторинга — это позволит своевременно выявить проблемы с подключением и избежать потери данных.
- Покупка у авторизованных дилеров: Для гарантии качества и получения официальной поддержки покупайте BENTLY 136711-01 только через авторизованных дилеров BENTLY, избегайте подделок и неоригинальных продуктов.
BENTLY 136711-01 — это надежный и функциональный модуль интерфейса, который обеспечивает безупречную интеграцию системы мониторинга BENTLY 3500 с управляющими системами. Его универсальность по протоколам, отказоустойчивость и высокая скорость передачи делают его ключевым компонентом систем предиктивного обслуживания, помогая предприятиям снизить простои и продлить срок службы критического оборудования. Ссылка на продукт: BENTLY 136711-01
