Описание
Описание продукта

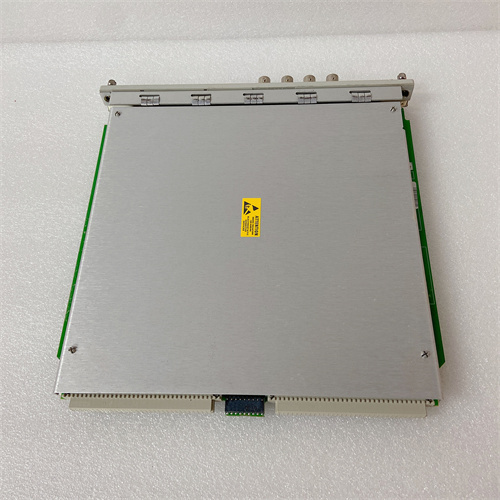

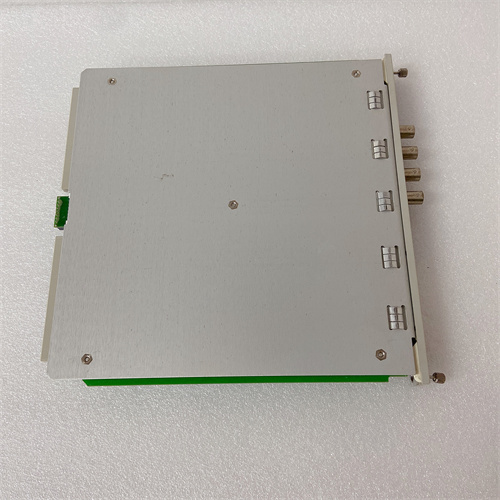

BENTLY 140734-01 — это специализированный модуль интерфейса для связи между системами мониторинга роторного оборудования Bently (например, 3500, 3300) и внешними SCADA/DCS-системами (Siemens WinCC, Allen-Bradley ControlLogix), разработанный компанией Bently Nevada. Данный модуль BENTLY 140734-01 обеспечивает протокольную конвертацию данных — преобразует сигналы от модулей обработки (3500/25, 1900/65A) в стандартные промышленные протоколы, что позволяет интегрировать локальные данные мониторинга в централизованные системы управления. Благодаря поддержке реального времени и двусторонней коммуникации, BENTLY 140734-01 не только передает данные о состоянии оборудования (вибрация, положение ротора), но и принимает команды от SCADA для настройки параметров модулей Bently (например, изменение порогов тревог). Особенно важно, что BENTLY 140734-01 защищает данные шифрованием и авторизацией, предотвращая несанкционированный доступ к критическим параметрам. Детальную информацию о поддерживаемых протоколах, скорости передачи и процедурах настройки можно найти по ссылке на BENTLY 140734-01: [вставьте предоставленную ссылку]. Также BENTLY 140734-01 оснащен индикаторами коммуникации и состояния системы, упрощая диагностику проблем с подключением.
Технические параметры
- Тип устройства: модуль интерфейса для протокольной конвертации между системами Bently и SCADA/DCS
- Модельный код расшифровка: 140734 (серия интерфейсных модулей Bently для SCADA) — 01 (версия с поддержкой 2 Ethernet-интерфейсов и основными промышленными протоколами)
- Коммуникационные параметры:
- Поддерживаемые протоколы: Modbus TCP, OPC UA, Ethernet/IP, IEC 61850 (для систем безопасности)
- Интерфейсы: 2 порт Gigabit Ethernet (RJ45) — 1 для подключения к системе Bently, 1 для подключения к SCADA
- Скорость передачи: до 1000 Мбит/с
- Задержка передачи данных: ≤5 мс (для реального времени)
- Количество одновременно обрабатываемых тегов: до 1000 (параметры вибрации, положение, температура)
- Функциональные возможности:
- Протокольная конвертация: двусторонняя (от Bently к SCADA и обратно)
- Логирование данных: хранение событий (тревоги, сбои) за 1 год (встроенная память 8 ГБ, расширяема до 32 ГБ)
- Безопасность: шифрование TLS 1.3, авторизация по паролю/сертификату, роли пользователей (администратор, оператор)
- Питание:
- Входное напряжение: 24 В DC ±15% (дубльное питание для отказоустойчивости)
- Потребление: ≤12 Вт
- Защитные функции:
- Защита от электромагнитных помех (ЭМС) по классу EN 61326-1 Class A
- Защита от короткого замыкания на Ethernet-интерфейсах
- Защита от переvoltaжа входа (>30 В DC)
- Механические параметры:
- Материал корпуса: алюминиевый сплав с антикоррозионным покрытием
- Габариты (длина × ширина × толщина): 180 × 120 × 40 мм
- Вес: 500 г
- Тип монтажа: на DIN-рейку (35 мм) или винтовое крепление в шкафу управления
- Уровень защиты (IP): IP20 (IEC 60529) — для установки в закрытые шкафы
- Температурные параметры:
- Рабочая температура: -10 °C до +60 °C
- Хранилище температура: -40 °C до +85 °C
- Совместимость:
- Системы Bently: 3500, 3300 (модули 3500/25, 1900/65A, 3300/20)
- SCADA/DCS: Siemens WinCC, Allen-Bradley ControlLogix, Honeywell Experion, Schneider Citect
- Сертификации: ISO 9001, CE, UL 508, RoHS, IEC 62443-4-2 (безопасность промышленной связи)
- Гарантийный срок: 48 месяцев
Преимущества и особенности
- Поддержка ключевых промышленных протоколов: BENTLY 140734-01 работает с Modbus TCP, OPC UA, Ethernet/IP и IEC 61850, что обеспечивает совместимость с большинством современных SCADA/DCS — не требуется разработки кастомного ПО.
- Двусторонняя коммуникация в реальном времени: Помимо передачи данных о состоянии оборудования, модуль принимает команды от SCADA (например, изменение порогов тревог для модуля 3500/25), что упрощает удаленное управление системой Bently.
- Высокий уровень безопасности: Шифрование TLS 1.3 и разделение ролей пользователей защищают данные от несанкционированного доступа — критично для объектов с высокими требованиями к кибербезопасности (атомные электростанции, крупные газоперекачивающие комплексы).
- Дубльное питание и отказоустойчивость: Автоматическое переключение между двумя источниками 24 В DC гарантирует непрерывную связь даже при сбое одного источника, предотвращая упуск критических данных.
- Легкая настройка через веб-интерфейс: Не требуется специализированного ПО — настройку протоколов и подключения выполняют через браузер, что сокращает время запуска системы.
Прикладные случаи по отраслям
- Атомная энергетика: BENTLY 140734-01 используется в реакторных установках для связи между системой мониторинга турбин Bently 3500 и SCADA Siemens WinCC. Модуль передает данные о вибрации ротора и положении подшипников в централизованную систему управления, а также принимает команды на изменение порогов тревог при технических работах.
- Нефтегазовая отрасль: На крупных газоперекачивающих комплексах модуль интегрирует системы Bently 3300 (для компрессоров) в Allen-Bradley ControlLogix. Двусторонняя коммуникация позволяет операторам из центрального пункта регулировать параметры модулей 1900/65A, а шифрование TLS 1.3 защищает данные от несанкционированного доступа.
- Энергетика: В гидроэлектростанциях BENTLY 140734-01 связывает мониторинг гидротурбин Bently 3500 с Honeywell Experion DCS. Задержка передачи ≤5 мс гарантирует оперативное отображение параметров в DCS, а отказоустойчивое питание предотвращает разрыв связи при нестабильности сети.
- Металлургия: В сталелитейных цехах модуль подключает системы Bently 3300 (для рольгангов) к Schneider Citect SCADA. Логирование событий за 1 год позволяет анализировать историю сбоев и планировать предупреждающее обслуживание, а веб-интерфейс упрощает настройку протоколов.
Сравнение с конкурентами
По сравнению с аналоговыми интерфейсными модулями (BENTLY 140733-01, Siemens S7-1200 с модулем CP 1243-1, Allen-Bradley 1756-ENBT) BENTLY 140734-01 имеет три ключевые преимущества:
- Оптимизация под системы Bently: Конкуренты требуют дополнительной конфигурации для подключения к модулям 3500/25 (до 8 часов), а BENTLY 140734-01 предконфигурирован для работы с Bently-оборудованием — запуск за 30 минут.
- Поддержка IEC 61850 и двусторонней коммуникации: Siemens S7-1200 и Allen-Bradley 1756-ENBT не поддерживают IEC 61850 (для систем безопасности) и работают только в одном направлении (от Bently к SCADA) — данный модуль расширяет возможности интеграции.
- Встроенная безопасность IEC 62443-4-2: Конкуренты требуют дополнительных модулей защиты (стоимость +30%), а BENTLY 140734-01 уже оснащен шифрованием TLS 1.3 и авторизацией — снижает бюджет и сложность системы.
Советы по выбору и предостережения
Советы по выбору
- Оцените тип SCADA/DCS и требуемые протоколы: Выбирайте BENTLY 140734-01 если вам нужно поддержать OPC UA/IEC 61850 (для систем безопасности) или двустороннюю коммуникацию — для простых задач (только передача данных по Modbus TCP) подойдут более экономичные модели (BENTLY 140733-01).
- Проверьте требования к отказоустойчивости: Если разрыв связи критичен (например, атомные электростанции), дублированное питание и два Ethernet-интерфейса делают модуль предпочтительным — для обычных объектов можно выбрать модели с одним интерфейсом.
- Учтите количество тегов: Модуль поддерживает до 1000 тегов — при необходимости более большого количества (≥2000) используйте два BENTLY 140734-01 с распределением тегов.
Предостережения
- Настройку выполняйте только авторизованным персоналом: Неправильная конфигурация протоколов (например, несовместимый baud rate) или открытие небезопасных портов может привести к разрыву связи или несанкционированному доступу к BENTLY 140734-01. Строго следуйте руководству безопасности Bently.
- Регулярно обновляйте прошивку: Раз в 6 месяцев загружайте актуальную прошивку через официальный портал Bently — это исправляет уязвимости безопасности и обновляет поддержку протоколов.
- Избегайте подключения к публичным сетям: Подключайте модуль только к закрытым промышленным сетям — подключение к интернету увеличивает риск кибератак.
- Контроль температуры шкафу: Не эксплуатируйте при температуре < -10 °C или > +60 °C — это снижает стабильность коммуникации и повышает задержку передачи данных. Дополнительные рекомендации можно найти по ссылке на продукт: [вставьте предоставленную ссылку].
140734-01
