Обзор автоматизационного оборудования: BENTLY 146031-02
Сначала представим ключевой продукт — BENTLY 146031-02 (ссылка на продукт будет предоставлена позже, когда вы пришлете адрес), который относится к линейке модулей сигнального усиления для систем мониторинга состояния роторных машин (TSI, Turbine Supervisory Instrumentation) от бренда Bently Nevada (часть GE Vernova) — глобального лидера в решениях для диагностики и защиты тяжелых промышленных машин (турбины, генераторы, компрессоры). BENTLY 146031-02 отличается высокой точностью обработки вибрационных сигналов и надежностью, что делает его критическим элементом для предотвращения аварий роторных агрегатов в энергетике, нефтегазе и тяжелой промышленности.
Описание продукта

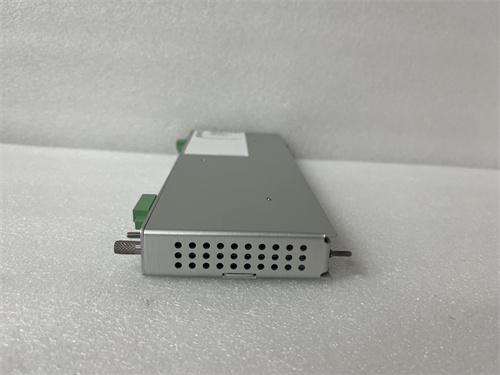

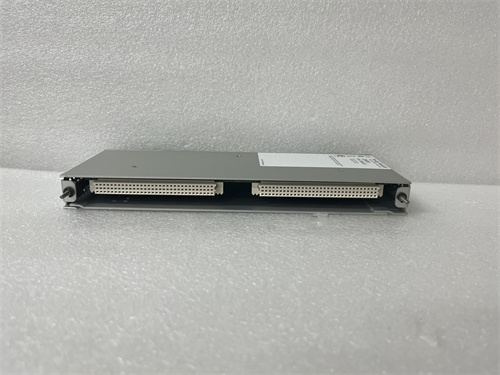

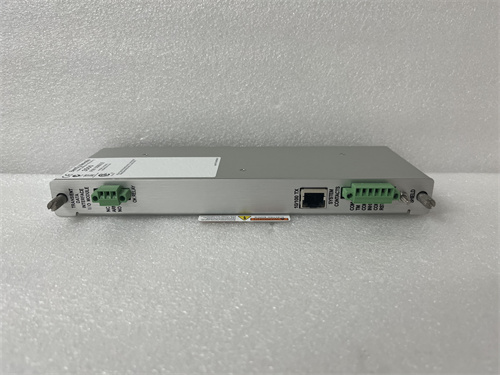

BENTLY 146031-02 (ссылка на продукт) — это специализированный модуль сигнального усилителя для систем Bently Nevada 3500 TSI, разработанный для обработки слабых аналоговых сигналов от индуктивных датчиков Bently (например, датчиков вибрации 3300 XL, датчиков положения ротора) и преобразования их в стандартизированные сигналы (4-20 мА, ±5 В) для передачи в контроллер 3500 и внешние системы SCADA/HMI. Продукт обеспечивает усиление сигналов с низким уровнем шума, электрическую изоляцию входных/выходных цепей и фильтрацию помех, что гарантирует достоверность данных о состоянии роторных частей машин (вибрация, смещение ротора, скорость вращения).
Благодаря модульной конструкции для шасси Bently Nevada 3500 BENTLY 146031-02 (ссылка на продукт) легко интегрируется в существующие системы TSI, монтируясь в свободные слоты шасси и сочетаясь с другими модулями 3500 (например, BENTLY 146050-01 — модуль защиты, BENTLY 146035-01 — модуль коммуникации). Особенно важно отметить, что BENTLY 146031-02 поддерживает настраиваемые параметры усиления и фильтрации — специалисты могут адаптировать модуль под конкретный тип датчика и особенности контролируемой машины (например, низкочастотная фильтрация для турбин с низкой скоростью вращения). Кроме того, BENTLY 146031-02 (ссылка на продукт) прошел строгие тесты на устойчивость к электромагнитным помехам (характерным для турбинных помещений), вибрациям и экстремальным температурам, подтверждая его работоспособность в суровых условиях. Модуль оснащен LED-индикаторами состояния и встроенной диагностикой, что позволяет операторам быстро выявлять неисправности (например, обрыв кабеля к датчику, перегрузка модуля) без дополнительного оборудования.
Технические параметры
Технические характеристики BENTLY 146031-02 (ссылка на продукт) отвечают высоким требованиям к модулям TSI Bently Nevada:
- Параметры входа:
- Тип входных сигналов: Аналоговые сигналы от индуктивных датчиков Bently (0-20 мВ/V, 0-500 мВ/V);
- Количество входных каналов: 4 независимых канала;
- Входная изоляция: 500 В RMS между входными цепями и землей — защита от высоковольтных помех.
- Параметры выхода:
- Тип выходных сигналов: Настраиваемые — 4-20 мА (токовые) или ±5 В (напряжностные);
- Количество выходных каналов: 4 выходных канала (1 выход на 1 вход);
- Погрешность выходного сигнала: ≤±0,1% полного диапазона (FD) — гарантирует точность передачи данных.
- Функции обработки сигнала:
- Коэффициент усиления: Настраиваемый (1-100 раз) через ПО Bently Nevada 3500 Configuration Software;
- Фильтрация: Настраиваемые низкочастотные и высокочастотные фильтры (0,1 Гц – 1 кГц);
- Устранение постоянной составляющей (DC offset): Автоматическая или ручная настройка.
- Питание:
- Питание от шасси Bently Nevada 3500: +24 В DC ±10%;
- Потребление энергии: ≤8 Вт — низкое для модуля усиления.
- Рабочая температура: Диапазон эксплуатации от -5 °C до +65 °C — устойчив к перепадам температуры в турбинных помещениях.
- Защита и совместимость:
- Класс защиты: IP20 (для монтажа в закрытых шасси 3500);
- Устойчивость к ЭМС: Соответствует стандартам EN 61000-6-2;
- Совместимость: Полная совместимость с системой Bently Nevada 3500 TSI и датчиками Bently 3300 XL/3300.
Преимущества и особенности
BENTLY 146031-02 (ссылка на продукт) имеет ряд уникальных преимуществ для систем TSI:
- Высокая точность обработки сигналов: Погрешность ≤±0,1% FD и низкий уровень шума позволяют детально фиксировать малые изменения вибрации или смещения ротора — критически важно для раннего выявления износа компонентов (например, износ подшипников).
- Электрическая изоляция: Защита входных/выходных цепей от высоковольтных помех предотвращает повреждение контроллера 3500 и искажение сигналов, особенно в средах с высоким уровнем электромагнитных помех (например, рядом с генераторами).
- Гибкая настройка: Настраиваемый коэффициент усиления и фильтры делают BENTLY 146031-02 универсальным — он подходит для разных типов роторных машин (турбины, компрессоры, насосы) и датчиков Bently.
- Интеграция с Bently 3500 TSI: Идеальная совместимость с шасси и ПО 3500 упрощает внедрение и обслуживание — модуль автоматически распознается системой, не требуя сложной ручной настройки.
Примеры применения в отраслях
BENTLY 146031-02 (ссылка на продукт) широко используется в отраслях с тяжелыми роторными машинами:
- Энергетика (ТЭС/ГЭС): В системах мониторинга парогенераторных турбин — BENTLY 146031-02 обрабатывает сигналы от датчиков вибрации ротора и смещения вала турбины, передавая данные в контроллер 3500. При превышении пороговых значений модуль сигнализирует о риске аварии, позволяя операторам своевременно остановить турбину.
- Нефтегазовая промышленность: В компрессорных станциях газопроводов — модуль обрабатывает сигналы от датчиков вибрации роторов компрессоров, помогая выявить износ импеллеров или небаланс ротора до возникновения серьезных повреждений.
- Металлургическая промышленность: В воздуходувках для плавильных печей — BENTLY 146031-02 мониторит состояние роторов воздуходувок, предотвращая остановку печей из-за внепланового отказа оборудования.
- Химическая промышленность: В центробежных сепараторах — модуль обрабатывает сигналы от датчиков смещения ротора, гарантируя стабильную работу сепаратора и предотвращение утечки химических веществ.
Сравнение с конкурентами
В сравнении с аналогичными модулями усиления для TSI других брендов (например, Siemens SITRANS VS100, ABB 3BSE030220R1) BENTLY 146031-02 (ссылка на продукт) демонстрирует преимущества в совместимости с Bently системами и точностью:
| Параметр сравнения | BENTLY 146031-02 | Конкурентный продукт 1 (Siemens SITRANS VS100) | Конкурентный продукт 2 (ABB 3BSE030220R1) |
|---|---|---|---|
| Количество каналов | 4 входа / 4 выхода | 2 входа / 2 выхода | 4 входа / 4 выхода |
| Погрешность выхода | ≤±0,1% FD | ≤±0,2% FD | ≤±0,15% FD |
| Входная изоляция | 500 В RMS | 300 В RMS | 400 В RMS |
| Совместимость с Bently 3500 | Идеальная | Требует адаптера | Требует адаптера |
| Диапазон фильтрации | 0,1 Гц – 1 кГц | 0,5 Гц – 500 Гц | 0,2 Гц – 800 Гц |
Советы по выбору и предостережения
Советы по выбору
- Перед покупкой BENTLY 146031-02 (ссылка на продукт) убедитесь, что ваша система использует Bently Nevada 3500 TSI — модуль максимально эффективен с этой платформой, а интеграция с другими TSI требует сложных адаптаций.
- Определите количество контролируемых точек: если нужно мониторить 4 или более позиций (например, несколько ступеней турбины), BENTLY 146031-02 с 4 каналами подходит лучше, чем модули с fewer каналами.
- Для машин с низкой скоростью вращения (например, гидротурбины) настройте низкочастотные фильтры (0,1-1 Гц) — это уменьшит влияние помех и улучшит точность измерений.
Предостережения
- BENTLY 146031-02 (ссылка на продукт) должен устанавливаться и настраиваться только квалифицированным персоналом с сертификацией Bently Nevada — неправильная настройка усиления или фильтров может привести к искажению сигналов и ложным аварийным сигналам.
- Не используйте модуль за пределами технических параметров (температура < -5 °C или > +65 °C) — это повышает риск сбоя и потери данных о состоянии машины.
- Регулярно проверяйте калибровку через Bently 3500 Configuration Software — смещение калибровки со временем может привести к неточным измерениям и упущению ранних признаков износа.
- При обслуживании модуля обязательно отключите питание шасси 3500 — работа с подключенным напряжением может привести к повреждению модуля или контроллера TSI.
