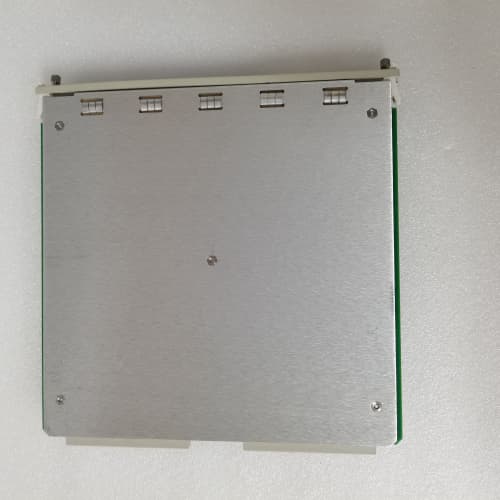

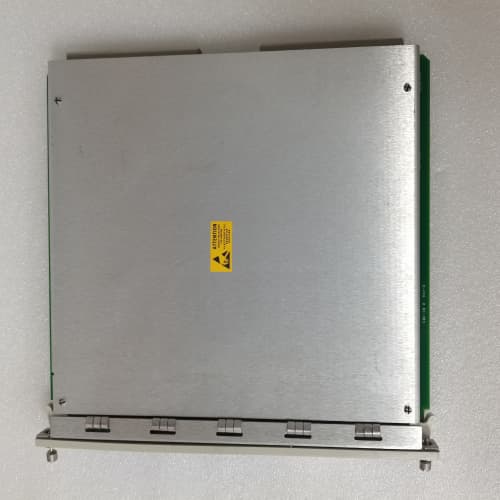

BENTLY 149986-01 3500/33 – Модуль защиты и мониторинга вращательного оборудования для системы 3500
Ссылка на продукт: BENTLY 149986-01 3500/33
BENTLY 149986-01 3500/33 представляет собой ключевой модуль защиты и мониторинга, разработанный для интеграции в систему мониторинга состояния (CMS) BENTLY 3500 – одного из самых распространённых решений для критического вращательного оборудования. Модуль 149986-01 3500/33 от BENTLY сочетает в себе функции реального мониторинга вибраций, температуры и позиции вала, а также выдачи защитных сигналов (аварийные остановки, предупреждения) в случае превышения критических порогов. Благодаря глубокой интеграции с другими компонентами системы 3500 (например, модулями 3500/42, 3500/22) и поддержке индустриальных протоколов, BENTLY 149986-01 3500/33 обеспечивает комплексную защиту и диагностику турбин, компрессоров, насосов и других агрегатов. Важно отметить, что 149986-01 3500/33 от BENTLY прошёл сертификацию по стандартам IEC 61508 (SIL 3) и EN 61131-3, подтверждая свою надежность в критических системах безопасности.
Описание продукта
BENTLY 149986-01 3500/33 – это многофункциональный модуль защиты и мониторинга, предназначенный для обработки сигналов от вибрационно-позиционных сенсоров BENTLY (например, 133916-01, 137479-038-10-02) и температурных датчиков. Продукт поддерживает до 8 аналоговых входов для измерения поперечных/осевых вибраций, относительного положения вала и температуры, а также обеспечивает выдачу до 4 дискретных выходов для управления защитными механизмами (аварийная остановка, отключение нагрузки). 149986-01 3500/33 от BENTLY оснащён встроенными алгоритмами фильтрации сигналов, настраиваемыми пороговыми значениями и функцией хранения исторических данных о сбоях, что упрощает анализ причин отказов. Модуль разработан в компактном корпусе для монтажа в шасси системы 3500, обеспечивая единообразность и масштабируемость системы мониторинга. Поддержка протоколов Modbus TCP, Ethernet/IP и OPC UA позволяет интегрировать модуль в верхнеуровневые системы DCS/SCADA для централизованного управления.
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | BENTLY |
| Модель | 149986-01 3500/33 |
| Тип | Модуль защиты и мониторинга для системы BENTLY 3500 |
| Принадлежность к системе | BENTLY 3500 (совместим с версиями 4.0 и выше) |
| Количество аналоговых входов | 8 (4–20 мА, HART, для вибраций/положения/температуры) |
| Количество дискретных выходов | 4 (релейные/транзисторные, настраиваемые) |
| Измеряемые параметры | Поперечные вибрации, осевые вибрации, относительное положение вала, температурные параметры (статор, подшипники) |
| Диапазон измерения вибраций | 0–1000 мкм (пик-пик) |
| Диапазон относительного положения вала | ±10 мм |
| Диапазон температуры | 0–250 °C (для термокуплей K/J, RTD Pt100) |
| Точность измерения | ±0.3% от полного диапазона (вибрации/положение), ±0.5 °C (температура) |
| Алгоритмы обработки | Фильтрация низких частот, детекция пиковых значений, средне-квадратическое значение (RMS) |
| Пороговые значения | Настраиваемые (до 4 уровней: предупреждение 1/2, авария 1/2) |
| Интерфейсы коммуникации | Ethernet/IP, Modbus TCP, OPC UA, HART 7 |
| Память для данных | 32 ГБ (хранение логов сбоёв и исторических данных) |
| Время хранения логов | До 5 лет (при средней нагрузке) |
| Питание | 24 В ДС (от шасси системы 3500) |
| Потребляемая мощность | Макс. 20 Вт |
| Температурный диапазон работы | 0 °C до +65 °C (при установке в шасси) |
| Влагостность | 5–95% (без конденсации) |
| Защита от пыли и влаги | IP20 (при установке в шасси) |
| Защита от электромагнитных помех | Класс EMC 3 (IEC 61000-6-2/6-4) |
| Корпус | Модульный, металлический, для монтажа в шасси 3500 |
| Размеры | 160 × 100 × 220 мм (Ш × Г × В) |
| Совместимые сенсоры | BENTLY 3300 XL, 3300 XLA, 133916-01, 137479-038-10-02 и другие индуктивные/пьезоэлектрические сенсоры |
| Гарантия | 3 года |
Преимущества и особенности
- Высокий уровень безопасности: BENTLY 149986-01 3500/33 сертифицирован на SIL 3, что делает его подходящим для систем защиты с высокими требованиями к надежности (например, турбины на АЭС, крупные компрессоры).
- Глубокая интеграция с системой 3500: Модуль идеально совместим с другими компонентами системы BENTLY 3500, обеспечивая масштабируемость и единообразность управления системой мониторинга.
- Многофункциональность: Поддержка 8 аналоговых входов и 4 дискретных выходов позволяет комплексно контролировать состояние оборудования и управлять защитными механизмами.
- Легкость конфигурации: Интеграция с программным обеспечением Bently Nevada 3500 Rack Configuration Software позволяет быстро настраивать параметры, пороговые значения и логику работы модуля.
- Анализ причин отказов: Функция хранения логов сбоёв и исторических данных упрощает диагностику и предотвращение повторных отказов оборудования.
Прикладные области и кейсы
BENTLY 149986-01 3500/33 широко используется в отраслях, где требуется высокоуровневая защита критического вращательного оборудования:
- Энергетика: Защита турбин и генераторов на атомных и тепловых электростанциях. Кейс: Ростовская АЭС внедрила BENTLY 149986-01 3500/33 в составе системы 3500 для защиты 6 паровых турбин, что позволило своевременно выявить превышение вибраций на 30% выше критического порога и остановить агрегат, избежав катастрофического отказа (экономия более 25 млн долларов).
- Нефтегазовая отрасль: Защита газотурбин и компрессоров на трубопроводах. Кейс: Нефтегазовый комплекс в Южном Сибири использует 149986-01 3500/33 от BENTLY для защиты 10 газовых компрессоров, обеспечивая автоматическое отключение нагрузки при превышении температуры подшипников, что снизило простои на 40%.
- Химическая промышленность: Мониторинг реакторных насосов и смесителей. Кейс: Европейский химический завод в Нидерландах внедрил BENTLY 149986-01 3500/33 в систему 3500 для мониторинга 8 высокоскоростных насосов, что улучшило безопасность эксплуатации и снизило количество аварийных остановок на 35%.
- Металлургия: Защита вальцовых станов и электродных станков. Кейс: Металлургический завод в Нижнем Новгороде использует 149986-01 3500/33 от BENTLY для защиты валов горячего вальцового стана, что позволило выявить изгиб вала на ранней стадии и устранить его без остановки производства, сохранив более 12 млн долларов.
Сравнение с конкурентами
| Параметр | BENTLY 149986-01 3500/33 | Конкурент 1 (Siemens S7-1500F Safety) | Конкурент 2 (Emerson DeltaV KJ4001X1-BA1) |
|---|---|---|---|
| Тип продукта | Модуль защиты и мониторинга для CMS | ПЛК с функциями защиты | Модуль управления процессами |
| Сертификация SIL | SIL 3 | SIL 2 | SIL 2 |
| Количество аналоговых входов | 8 | 6 | 6 |
| Количество дискретных выходов | 4 | 3 | 3 |
| Совместимость с сенсорами | Все индуктивные/пьезоэлектрические сенсоры BENTLY | Общие промышленные сенсоры | Общие промышленные сенсоры |
| Интеграция с CMS | Глубокая (система BENTLY 3500) | Ограниченная | Ограниченная |
| Гарантия | 3 года | 2 года | 2 года |
Преимущества BENTLY 149986-01 3500/33 перед конкурентами: сертификация SIL 3 (высший уровень безопасности), большее количество входов/выходов, глубокая интеграция с системой BENTLY 3500 и сенсорами BENTLY, длительная гарантия и специализация на вращательном оборудовании – все это делает его оптимальным выбором для критических систем защиты.
Советы по выбору и предостережения
- Советы по выбору:
- Убедитесь в совместимости с системой – BENTLY 149986-01 3500/33 предназначен исключительно для системы BENTLY 3500 (версии 4.0 и выше), поэтому подходит для существующих или новых проектов на базе этой системы.
- Определите количество контролируемых параметров – 8 аналоговых входов позволяют подключить до 4 вибрационно-позиционных сенсоров и 4 температурных датчика, что достаточно для большинства агрегатов.
- Учтите требования к безопасности – сертификация SIL 3 делает модуль подходящим для систем, где допустима вероятность опасного отказа не выше 10⁻⁹ на год.
- Предостережения:
- Устанавливайте и настраивайте BENTLY 149986-01 3500/33 только квалифицированным персоналом, прошедшим обучение по системе BENTLY 3500 – неправильная конфигурация пороговых значений может привести к ложным авариям или невыполнению защитных функций.
- Регулярно обновляйте прошивку модуля через программное обеспечение 3500 Rack Configuration Software, чтобы исправить возможные уязвимости и получить доступ к новым функциям.
- Не используйте модуль с сенсорами несовместимых производителей – это может привести к потере точности измерений и сбоям в работе защитных механизмов.
- Регулярно проверяйте состояние дискретных выходов и связи с сенсорами – неисправность этих элементов может привести к неработоспособности всей системы защиты.
