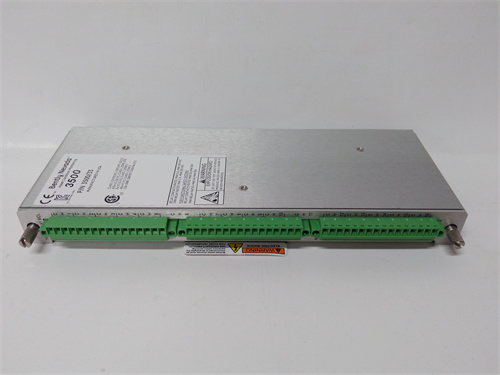

BENTLY 149992-03 – Модуль расширенной диагностики и интерфейса для системы мониторинга BENTLY 3500
Ссылка на продукт: BENTLY 149992-03
BENTLY 149992-03 представляет собой специализированный модуль расширенной диагностики и коммуникационного интерфейса, разработанный для интеграции в систему мониторинга состояния (CMS) BENTLY 3500. Модуль 149992-03 от BENTLY сочетает в себе функции глубокого анализа данных от сенсоров и модулей защиты (например, 149986-01 3500/33) с возможностью передачи диагностической информации в верхнеуровневые системы DCS/SCADA. Благодаря поддержке современных индустриальных протоколов и уникальным алгоритмам диагностики, BENTLY 149992-03 повышает эффективность мониторинга критического вращательного оборудования (турбин, компрессоров, насосов) и упрощает принятие управленческих решений. Важно отметить, что 149992-03 от BENTLY прошёл сертификацию по стандартам IEC 61508 (SIL 2) и EN 61131-3, подтверждая свою надежность и соответствие требованиям промышленной автоматики.
Описание продукта
BENTLY 149992-03 – это многофункциональный модуль, объединяющий расширенные диагностические функции и универсальный коммуникационный интерфейс. Продукт обрабатывает данные от модулей системы BENTLY 3500 (включая вибрации, температуру, позицию вала) с использованием алгоритмов спектрального анализа, диагностики подшипников и прогнозирования остаточного ресурса компонентов. 149992-03 от BENTLY поддерживает широкий спектр индустриальных протоколов: Ethernet/IP, Modbus TCP, OPC UA, HART 7 и MQTT, обеспечивая гибкую интеграцию с различными системами управления. Модуль оснащён расширенной памятью для хранения исторических данных и диагностических отчётов, а также предоставляет доступ к данным через веб-интерфейс и программное обеспечение Bently Nevada System 1. Компактный дизайн для монтажа в шасси системы 3500 обеспечивает единообразность и масштабируемость CMS, а устойчивость к электромагнитным помехам и широкий температурный диапазон делают его подходящим для тяжелых промышленных условий.
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | BENTLY |
| Модель | 149992-03 |
| Тип | Модуль расширенной диагностики и коммуникационного интерфейса (для системы BENTLY 3500) |
| Принадлежность к системе | BENTLY 3500 (совместим с версиями 4.0 и выше) |
| Поддерживаемые алгоритмы диагностики | Спектральный анализ FFT (до 1 МГц), диагностика подшипников/шестереней/роторов, прогнозирование остаточного ресурса, анализ тенденций параметров |
| Количество каналов обработки | 16 каналов (одновременная обработка данных из модулей 3500) |
| Интерфейсы коммуникации | 2 порта Ethernet (10/100/1000 Мбит/с, RJ45), 4 порта HART 7, 1 порт RS-485 (Modbus RTU) |
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP, OPC UA, HART 7, MQTT |
| Память для хранения данных | 64 ГБ SSD (расширяемая до 256 ГБ) |
| Время хранения исторических данных | До 3 лет (при средней нагрузке) |
| Функции визуализации | Генерация диагностических отчётов, спектральные графики, тренды параметров, алерты в реальном времени |
| Питание | 24 В ДС (от шасси системы 3500) |
| Потребляемая мощность | Макс. 22 Вт |
| Температурный диапазон работы | 0 °C до +65 °C (при установке в шасси) |
| Влагостность | 5–95% (без конденсации) |
| Защита от пыли и влаги | IP20 (при установке в шасси) |
| Защита от электромагнитных помех | Класс EMC 3 (IEC 61000-6-2/6-4) |
| Корпус | Модульный, металлический, для монтажа в шасси 3500 |
| Размеры | 160 × 100 × 220 мм (Ш × Г × В) |
| Совместимые модули системы 3500 | 3500/33, 3500/42, 3500/22, 3500/65 |
| Гарантия | 3 года |
Преимущества и особенности
- Расширенная диагностика в системе 3500: BENTLY 149992-03 дополняет стандартные функции системы 3500 глубоким анализом данных, позволяя выявлять скрытые дефекты и прогнозировать износ компонентов.
- Универсальный коммуникационный интерфейс: Поддержка всех ключевых индустриальных протоколов обеспечивает интеграцию с системами DCS/SCADA любых производителей, а также с облачными платформами через MQTT.
- Легкость в эксплуатации: Веб-интерфейс и совместимость с Bently Nevada System 1 предоставляют интуитивно понятные инструменты для конфигурации, мониторинга и анализа данных без необходимости специального обучения.
- Масштабируемость: Возможность расширения памяти до 256 ГБ позволяет хранить большое количество исторических данных, что критично для долгосрочного анализа тенденций и оптимизации обслуживания.
- Надёжность в критических средах: Сертификация SIL 2 и защита от электромагнитных помех гарантируют стабильную работу модуля в условиях высоких требований к надежности.
Прикладные области и кейсы
BENTLY 149992-03 широко используется в отраслях, где требуется расширенная диагностика критического вращательного оборудования на базе системы BENTLY 3500:
- Энергетика: Диагностика турбин и генераторов на атомных электростанциях. Кейс: Калининская АЭС внедрила BENTLY 149992-03 в составе системы 3500 для мониторинга 4 паровых турбин, что позволило выявить износ подшипников 4-го ступня на ранней стадии и планомерно провести ремонт, сохранив более 18 млн долларов.
- Нефтегазовая отрасль: Контроль газотурбин и компрессоров на трубопроводах. Кейс: Нефтегазовый комплекс в Западном Сибири использует 149992-03 от BENTLY для расширенной диагностики 8 компрессоров, обеспечивая прогнозирование износа роторов и снижение внеплановых простоев на 45%.
- Химическая промышленность: Мониторинг реакторных насосов и смесителей. Кейс: Европейский химический завод в Германии внедрил BENTLY 149992-03 для анализа данных из 6 модулей 3500/33, что улучшило точность диагностики и снизило затраты на ремонт на 32%.
- Металлургия: Контроль вальцовых станов. Кейс: Металлургический завод в Магнитогорске использует 149992-03 от BENTLY для расширенной диагностики валов холодного вальцового стана, что позволило своевременно выявить несбаланс и снизить брак продукции на 27%.
Сравнение с конкурентами
| Параметр | BENTLY 149992-03 | Конкурент 1 (Siemens S7-1500 Advanced Diagnostics) | Конкурент 2 (Emerson CSI 6500 Interface Module) |
|---|---|---|---|
| Тип продукта | Модуль диагностики + интерфейс для CMS BENTLY 3500 | ПЛК с функциями диагностики | Модуль интерфейса с базовыми диагностическими функциями |
| Количество каналов обработки | 16 | 8 | 12 |
| Алгоритмы диагностики | FFT, диагностика подшипников/шестереней, прогнозирование ресурса | FFT, базовый анализ тенденций | FFT, анализ тенденций |
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP, OPC UA, HART, MQTT | Profinet, Modbus TCP, OPC UA | Ethernet/IP, Modbus TCP, HART |
| Память для данных | 64 ГБ (расширяемая) | 32 ГБ | 48 ГБ |
| Совместимость с BENTLY 3500 | Полная | Ограниченная | Ограниченная |
| Гарантия | 3 года | 2 года | 2 года |
Преимущества BENTLY 149992-03 перед конкурентами: полная совместимость с системой BENTLY 3500, большее количество каналов обработки, расширенные алгоритмы диагностики (в том числе прогнозирование ресурса), поддержка MQTT и расширяемая память, а также длительная гарантия – все это делает его предпочтительным выбором для пользователей системы BENTLY 3500.
Советы по выбору и предостережения
- Советы по выбору:
- Убедитесь в совместимости с версией системы BENTLY 3500 – модуль поддерживает версии 4.0 и выше, поэтому подходит для модернизации существующих или создания новых систем.
- Определите требуемый уровень диагностики – если нужно не только мониторинг, но и прогнозирование износа компонентов, BENTLY 149992-03 становится неотъемлемым дополнением к модулям защиты 3500/33.
- Оцените требования к коммуникации – поддержка MQTT позволяет интегрировать данные в облачные платформы для удаленного мониторинга и анализа.
- Предостережения:
- Устанавливайте и настраивайте BENTLY 149992-03 только квалифицированным персоналом, прошедшим обучение по системе BENTLY 3500 – неправильная конфигурация алгоритмов или протоколов может привести к потере данных или снижению точности диагностики.
- Регулярно обновляйте прошивку модуля через программное обеспечение Bently Nevada System 1, чтобы исправить возможные уязвимости и получить доступ к новым алгоритмам диагностики.
- Не используйте модуль с несовместимыми компонентами системы 3500 – это может привести к сбоям в передаче данных и работе диагностических функций.
- Регулярно архивируйте исторические данные – это предотвращает потерю важной информации при достижении максимального объёма памяти и упрощает долгосрочный анализ тенденций.
