Описание продукта

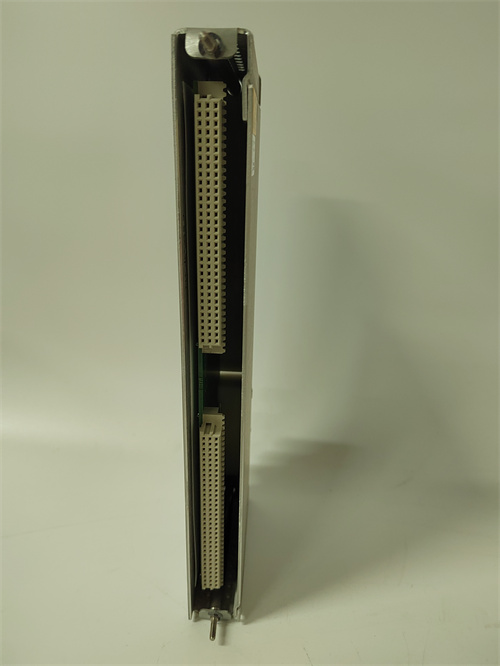

BENTLY 163179-02 — это специализированный адаптерный блок с разъемными переходниками, разработанный компанией Bently Nevada для безопасного и универсального соединения индуктивных датчиков вибрации/положения (например, серии 3301, 3307) с модулями обработки сигналов (3500/25, 1900/65A) в системах мониторинга роторного оборудования. Данный блок BENTLY 163179-02 отличается уникальной конструкцией с тремя независимыми каналами, что позволяет параллельно подключать несколько датчиков и быстро переключать их для обслуживания (калибровки, замены) без разбора всего кабельного тракта. Благодаря стандартным разъемам MIL-C-5015 и DIN 41612, BENTLY 163179-02 устраняет несовместимость между разными компонентами Bently, предотвращая ошибки подключения и повреждение чувствительных датчиков. Особенно важно, что BENTLY 163179-02 оснащен защитными диодами и предохранителями, которые защищают сигнальные цепи от короткого замыкания и переvoltaжа — критично для суровых промышленных условий (нефтегазовые площадки, металлургические цеха). Детальную информацию о типах разъемов, схемах подключения и граничных параметрах эксплуатации можно найти по ссылке на BENTLY 163179-02: [вставьте предоставленную ссылку]. Также BENTLY 163179-02 имеет компактную конструкцию и маркированные каналы, упрощая монтаж в плотно заполненных шкафах управления.
Технические параметры
- Тип устройства: адаптерный блок с 3 независимыми каналами для соединения датчиков и модулей Bently
- Модельный код расшифровка: 163179 (серия адаптерных блоков Bently) — 02 (конфигурация: 3 канала, разъемы MIL-C-5015 (вход) и DIN 41612 (выход), с защитными элементами)
- Конструктивные параметры:
- Количество каналов: 3 независимых (для параллельного подключения 3 датчиков)
- Тип разъемов:
- Входные разъемы (на датчик): MIL-C-5015 (женский), 5-контактный, резьба M16×1,5, материал корпуса — нержавеющая сталь 304
- Выходные разъемы (на модуль): DIN 41612 (мужской), 2-контактный, стандартный для модулей Bently 3500/25, материал корпуса — алюминий с антикоррозионным покрытием
- Материал корпуса блока: алюминиевый сплав (устойчивость к умеренной коррозии)
- Габариты (длина × ширина × толщина): 80 × 60 × 30 мм
- Вес: 120 г
- Тип монтажа: винтовое крепление на панель или DIN-рейку (35 мм, с адаптером)
- Электрические параметры:
- Максимальное рабочее напряжение: 60 В DC (совместимо с питанием датчиков Bently)
- Максимальный рабочий ток на канал: 1 А (для передачи сигналов и питания датчиков)
- Контактное сопротивление: ≤5 мОм (минимальное для стабильной передачи данных)
- Изоляционное сопротивление между каналами: ≥100 МОм (при 500 В DC)
- Защитные элементы:
- На каждый канал: защитный диод (предотвращение обратного тока), предохранитель (лимит тока 1,2 А, восстанавливающийся)
- Защита от короткого замыкания: автоматическое ограничение тока до 1,5 А
- ЭМС по классу EN 61326-1 Class B (устойчивость к умеренным электромагнитным помехам)
- Температурные параметры:
- Рабочая температура: -20 °C до +70 °C
- Хранилище температура: -40 °C до +85 °C
- Совместимость:
- Датчики: BENTLY 330104, 330105, 330705, 330180 (индуктивные)
- Модули: BENTLY 3500/25, 1900/65A, 3300/20
- Кабели: BENTLY 19047-01, 125720-01, 125800-01 (сенсорные кабели)
- Сертификации: ISO 9001, CE, RoHS, UL 508
- Гарантийный срок: 36 месяцев
Преимущества и особенности
- 3 независимых канала с защитой: BENTLY 163179-02 позволяет подключать 3 датчика одновременно, а каждый канал оснащен диодами и предохранителями — защищает сигналы от обратного тока и перегрузки, снижая риск повреждения оборудования.
- Универсальность разъемов: Поддержка MIL-C-5015 (для датчиков) и DIN 41612 (для модулей) устраняет несовместимость между компонентами Bently, не требуя дополнительных адаптеров — сокращает затраты и время монтажа.
- Быстрое обслуживание датчиков: Разъемные переходники позволяют демонтировать датчик для калибровки или замены без разбора кабеля от модуля, сокращая время простоя оборудования с часов до нескольких минут.
- Компактность и маркировка: Габариты 80×60×30 мм и четкая маркировка каналов удобно размещать в плотно заполненных шкафах, а также предотвращают ошибки при подключении новых датчиков.
- Устойчивость к промышленным условиям: Корпус из алюминиевого сплава и защита Class B от ЭМС делают BENTLY 163179-02 подходящим для работы в пыльных, влажных или электромагнитно шумных средах.
Прикладные случаи по отраслям
- Нефтегазовая отрасль: BENTLY 163179-02 используется на компрессорных станциях для подключения 3 датчиков вибрации газовых компрессоров (330105) к модулю 3500/25. При необходимости калибровки одного датчика достаточно его разъединить с блоком — остальные продолжают передавать данные, не останавливая мониторинг.
- Энергетика: В паровых электростанциях блок соединяет 2 датчика положения ротора турбины (330705) и 1 датчик температуры подшипников с модулем 1900/65A. Защитные диоды предотвращают повреждение датчиков при нестабильности питания, а предохранители блокируют короткий замыкание в кабельных цепях.
- Металлургия: В сталелитейных цехах BENTLY 163179-02 подключает 3 датчика вибрации электродвигателей рольгангов (330104) к локальному модулю мониторинга. Компактность блока позволяет монтировать его в узких шкафах рядом с рольгангами, а маркировка каналов упрощает диагностику при сбое.
- Химическая промышленность: В реакторных установках блок соединяет датчики зазора агитаторов (330180) с модулем 3300/20. Устойчивость к умеренным химическим парам и защита от ЭМС гарантируют стабильную передачу сигналов, даже в условиях сильных помех от реакторных систем.
Сравнение с конкурентами
По сравнению с аналоговыми адаптерными блоками (BENTLY 163179-01, SKF AdaptBlock 3, EPRO ConnBlock 3) BENTLY 163179-02 имеет три ключевые преимущества:
- Интегрированные защитные элементы (диоды + предохранители): Конкуренты не оснащают каналы индивидуальной защитой — при коротком замыкании отключается весь блок, а BENTLY 163179-02 защищает только проблемный канал, сохраняя работу остальных.
- Совместимость с двумя типами разъемов (MIL-C-5015 + DIN 41612): BENTLY 163179-01 поддерживает только MIL-C-5015, а SKF/EPRO — только DIN 41612 — данный блок подходит для любых комбинаций датчиков и модулей Bently.
- Восстанавливающиеся предохранители: Против одноразовых предохранителей у конкурентов — BENTLY 163179-02 автоматически восстанавливает защиту после устранения неисправности, не требуя замены компонентов.
Советы по выбору и предостережения
Советы по выбору
- Оцените количество датчиков и тип разъемов: Выбирайте BENTLY 163179-02 если вам нужно подключить 2–3 датчика с MIL-C-5015 и модули с DIN 41612 — для 1–2 датчиков подойдут модели с 2 каналами (BENTLY 163179-03), для датчиков с M12 разъемами — модели 163179-04.
- Проверьте требования к защите: Если объект имеет риск короткого замыкания или переvoltaжа (например, мобильные добывающие площадки), интегрированные защитные элементы делают блок предпочтительным выбором.
- Учтите условия монтажа: Для плотно заполненных шкафов компактные габариты 80×60×30 мм станут оптимальными — для открычных площадок выбирайте модели с повышенной защитой IP65.
Предостережения
- Монтаж выполняйте только квалифицированным персоналом: Неправильное подключение полярности или перекручивание разъемов может повредить контакты BENTLY 163179-02 или датчика. Следуйте схемам из документации Bently и рекомендуемым моментам затяжки (0,3–0,5 Н·м).
- Не превышайте максимальный ток на канал: Каждый канал не должен работать с током >1 А — перегрузка приведет к срабатыванию предохранителя и остановке передачи сигнала по данному каналу.
- Регулярная проверка защитных элементов: Раз в 3 месяца проверяйте состояние диодов и предохранителей с помощью мультиметра — повреждение защитных компонентов снижает безопасность работы блока.
- Избегайте эксплоатации в экстремальных температурах: Не используйте блок при температуре < -20 °C или > +70 °C — это повредит пластиковые компоненты разъемов и снизит стабильность контактов. Дополнительные рекомендации можно найти по ссылке на продукт: [вставьте предоставленную ссылку].
