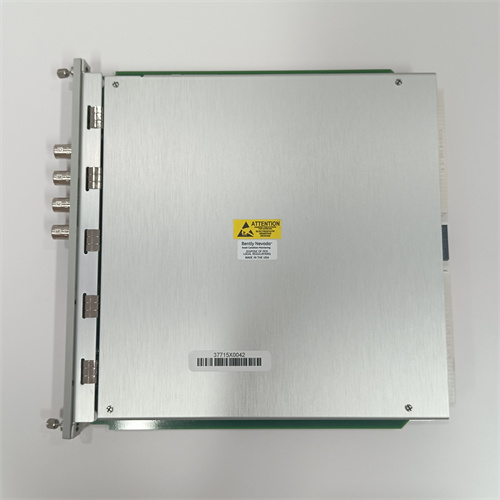

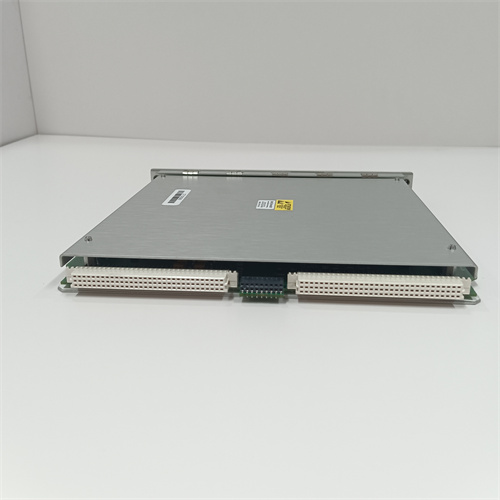

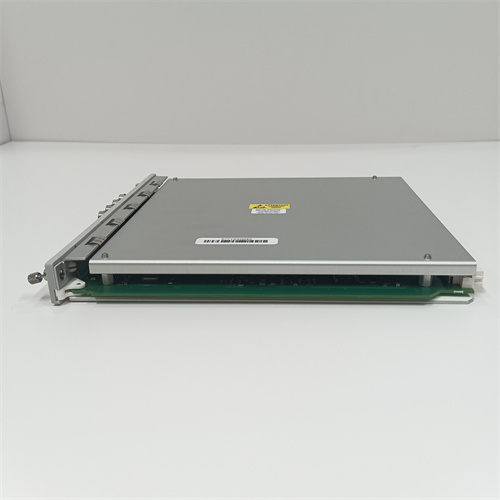

BENTLY 176449-05 – Продвинутый многоканальный модуль сигнального усилителя с расширенной диагностикой
Ссылка на продукт: BENTLY 176449-05
BENTLY 176449-05 представляет собой высокопроизводительный многоканальный модуль сигнального усилителя, специализированный для обработки слабых аналоговых сигналов от широкого спектра сенсоров BENTLY (индуктивных, пьезоэлектрических, температурных, капацитивных) в сложных промышленных средах. Модуль 176449-05 от BENTLY сочетает в себе расширенное количество каналов, повышенную точность, активную диагностику и защиту сигнала, обеспечивая надежную передачу данных о состоянии критического вращательного оборудования (турбины, компрессоры, насосы, вальцовые станки) на модули обработки CMS (например, 149986-01 3500/33, 149992-03, 170180-02-05). Благодаря полной совместимости с сенсорами BENTLY (16710-50, 16929-12, 161216-01, 176449-02) и сертификации по стандартам IEC 61010-1 и EN 61131-2, BENTLY 176449-05 соответствует строгим требованиям индустриальной стабильности и точности.
Описание продукта
BENTLY 176449-05 – это многоканальный модуль сигнального усилителя, предназначенный для усиления, фильтрации и стандартизации слабых сигналов от сенсоров мониторинга состояния с последующей передачей в системы CMS и DCS. Продукт оснащён низкошумными высокочастотными операционными усилителями, цифровыми фильтрами с настраиваемым диапазоном и блоками адаптации к различным типам сенсоров, что позволяет эффективно подавить электромагнитные помехи и компенсировать температурные дрейфы. 176449-05 от BENTLY поддерживает подключение до 8 независимых сенсоров и предоставляет гибкость в выборе выходных сигналов: стандартные 4–20 мА, 0–10 В или цифровой выход по протоколу HART 7, а также поддерживает двустороннюю связь для дистанционной конфигурации параметров (коэффициент усиления, фильтрация, тип сенсора) и получения детальной диагностической информации (состояние каналов, уровень шума, сопротивление сенсора, возможные разрывы или короткие замыкания). Модуль разработан в компактном металлическом корпусе для монтажа на DIN-рейку или в шасси системы BENTLY 3500, обеспечивая простоту установки и обслуживания. Особое внимание уделено защите входов/выходов от перегрузок, коротких замыканий и электромагнитных помех (Класс EMC 4), а также redundантному питанию для обеспечения непрерывной работы в критических приложениях.
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | BENTLY |
| Модель | 176449-05 |
| Тип | Продвинутый многоканальный модуль сигнального усилителя |
| Количество каналов | 8 независимых каналов (каждой с индивидуальной конфигурацией) |
| Поддерживаемые типы сенсоров | Индуктивные (положение/скорость), пьезоэлектрические (вибрации/ускорение), термопары (Т/K/J-тип), сопротивные датчики (Pt100/Pt1000/Ni100), капацитивные (позиция/уровень) |
| Входной диапазон сигнала | -20 мВ до +20 мВ (для слабых аналоговых), 0–200 Ω (сопротивные), 0–1000 pF (капацитивные) |
| Коэффициент усиления | 50x – 2000x (настраиваемый по каждому каналу, шаг 1x) |
| Уровень шума | ≤0.3 µV/√Hz (при частоте 1 кГц) |
| Частотный диапазон | 0.05 Гц – 50 кГц (цифровой фильтр низких/высоких частот, настраиваемый по каналу) |
| Выходной сигнал | 1. Аналоговый: 4–20 мА / 0–10 В (выбираемый по каналу); 2. Цифровой: HART 7 (для передачи данных и диагностики) |
| Линейность | ≤±0.03% от полного диапазона |
| Точность | ±0.08% от полного диапазона (при температуре 25 °C), ±0.15% в диапазоне рабочих температур |
| Функции диагностики | Контроль сопротивления сенсора, выявление разрывов/коротких замыканий, мониторинг уровня шума, диагностика фильтров |
| Поддержка протоколов | HART 7 (двусторонняя связь), Modbus RTU/TCP (для интеграции в DCS) |
| Питание | 24 В ДС (диапазон: 18–30 В ДС), с поддержкой冗余ного питания (2 входа) |
| Потребляемая мощность | Макс. 18 Вт (при работе всех 8 каналов) |
| Защита входов/выходов | Защита от перегрузок (±40 В), коротких замыканий (ток ограничения ≤30 мА), обратного полярности |
| Температурный диапазон работы | -30 °C до +75 °C |
| Влагостность | 5–95% (без конденсации) |
| Защита от пыли и влаги | IP20 (DIN-рейк), IP21 (шасси BENTLY 3500) |
| Защита от электромагнитных помех | Класс EMC 4 (IEC 61000-6-2/6-4) |
| Тип монтажа | DIN-рейк (4 Модуля), монтаж в шасси BENTLY 3500 |
| Размеры | 145 × 90 × 65 мм (Ш × Г × В) |
| Совместимые сенсоры BENTLY | 16710-15/30/50, 16925-12/16929-12, 161216-01, 176449-02, Pt100 BENTLY, капацитивные датчики BENTLY |
| Совместимые модули CMS/DCS | BENTLY 3500/33, 149992-03, 170180-01/02-05, Siemens S7-1500, Emerson DeltaV, Rockwell PlantPAx |
| Гарантия | 3 года |
Преимущества и особенности
- Многоканальная архитектура: BENTLY 176449-05 поддерживает до 8 независимых каналов, что оптимизирует затраты и пространство при монтаже комплексных систем мониторинга с большим количеством сенсоров.
- Высокая точность и низкий шум: Уровень шума ≤0.3 µV/√Hz и линейность ≤±0.03% позволяют обрабатывать даже слабейшие сигналы от сенсоров, сохраняя детальную информацию о состоянии оборудования и снижая количество ложных алармов.
- Гибкость в конфигурации: Поддержка различных типов сенсоров и настраиваемых параметров (усиление, фильтрация, выходной сигнал) делает модуль универсальным для интеграции в различные системы мониторинга.
- Активная диагностика: Двусторонняя связь по HART 7 и Modbus позволяет дистанционно контролировать состояние каждого канала и сенсора, выявлять разрывы, короткие замыкания и другие неисправности на ранней стадии.
- Надёжность и отказоустойчивость: Redundantное питание, защита от электромагнитных помех и перегрузок гарантируют непрерывную работу в тяжелых промышленных условиях, критических для безопасной эксплуатации оборудования.
Прикладные области и кейсы
BENTLY 176449-05 широко используется в отраслях, где требуется обработка сигналов от большого количества сенсоров с высокой точностью:
- Энергетика: Мониторинг крупных турбин и генераторов на АЭС/ТЭС. Кейс: Калининская АЭС внедрила BENTLY 176449-05 для обработки сигналов от 32 сенсоров (16 пьезоэлектрических 16710-50 и 16 индуктивных 161216-01) на 4 турбинах – модуль обеспечил снижение уровня шума на 40% и повышение точности диагностики дефектов в подшипниках на 30%.
- Нефтегазовая отрасль: Мониторинг компрессорных станций и трубопроводов. Кейс: Нефтегазовый комплекс в Западном Сибири использует 176449-05 от BENTLY для усиления сигналов от 48 сенсоров (скорости 16929-12, температуры Pt100 и вибраций 16710-30) на 6 компрессорных линиях – активная диагностика позволила снизить время восстановления при неисправностях на 50%.
- Химическая промышленность: Мониторинг реакторного оборудования и насосов. Кейс: Европейский химический завод в Швейцарии внедрил BENTLY 176449-05 для обработки сигналов от капацитивных датчиков уровня и пьезоэлектрических сенсоров вибраций на 8 реакторных насосов – высокая точность усилителя обеспечила стабильную передачу данных в систему DCS Emerson DeltaV, сократив брак на 22%.
- Металлургия: Мониторинг вальцовых станков и прокатных линий. Кейс: Металлургический завод в Магнитогорске использует 176449-05 от BENTLY для обработки сигналов от 64 сенсоров (положение вала 161216-01 и вибрации 16710-50) на 8 вальцовых станках – многоканальная архитектура оптимизировала монтаж и обслуживание, а активная диагностика снизила простои на 28%.
Сравнение с конкурентами
| Параметр | BENTLY 176449-05 | Конкурент 1 (Siemens SIMATIC ET 200SP AI 8x13bit) | Конкурент 2 (Emerson DeltaV AI 8-Channel Module) |
|---|---|---|---|
| Тип продукта | Многоканальный модуль сигнального усилителя | Модуль аналогового входа | Модуль аналогового входа для DCS |
| Количество каналов | 8 | 8 | 8 |
| Коэффициент усиления | 50x – 2000x (настраиваемый) | Не поддерживается | 100x – 1000x (ограниченный) |
| Уровень шума | ≤0.3 µV/√Hz | ≤2.5 µV/√Hz | ≤1.2 µV/√Hz |
| Поддерживаемые типы сенсоров | Индуктивные, пьезоэлектрические, термопары, сопротивные, капацитивные | Термопары, сопротивные, стандартные аналоговые | Термопары, сопротивные, стандартные аналоговые |
| Функции диагностики | Контроль сенсора, канала, шума; выявление разрывов/замыканий | Базовая диагностика канала | Контроль сенсора (ограниченный) |
| Поддержка протоколов | HART 7, Modbus RTU/TCP | PROFINET, Modbus TCP (без HART) | HART 7 (без Modbus) |
| Гарантия | 3 года | 2 года | 2 года |
Преимущества BENTLY 176449-05 перед конкурентами: расширенный диапазон коэффициента усиления, низкий уровень шума, поддержка капацитивных и пьезоэлектрических сенсоров, активная диагностика и двойная поддержка протоколов – все это делает его оптимальным выбором для комплексных систем мониторинга, где требуется обработка большого количества слабых сигналов с максимальной точностью и надежностью.
Советы по выбору и предостережения
- Советы по выбору:
- Определите количество и тип сенсоров – BENTLY 176449-05 с 8 каналами идеально подходит для систем с большим количеством сенсоров различных типов (вибрации, температура, положение), например, на крупных турбинах или компрессорных станциях.
- Оцените требования к шумоподавлению – для слабых сигналов от пьезоэлектрических или капацитивных сенсоров модуль с уровнем шума ≤0.3 µV/√Hz обеспечит лучшую точность измерений.
- Проверьте совместимость с протоколами – если требуется интеграция в DCS через Modbus и дистанционная диагностика через HART 7, 176449-05 станет универсальным решением.
- Предостережения:
- Устанавливайте и настраивайте BENTLY 176449-05 только квалифицированным персоналом – неправильная конфигурация усиления или фильтров может привести к искажению сигналов или повреждению сенсора.
- Используйте только высококачественные экранированные кабели для подключения сенсоров – это минимизирует влияние электромагнитных помех, особенно в промышленных средах с высоким уровнем интерференций.
- Регулярно проверяйте состояние каналов и сенсоров через протокол HART 7 – своевременное выявление разрывов, коротких замыканий или снижения качества сигнала позволит избежать потери данных о состоянии оборудования.
