Описание

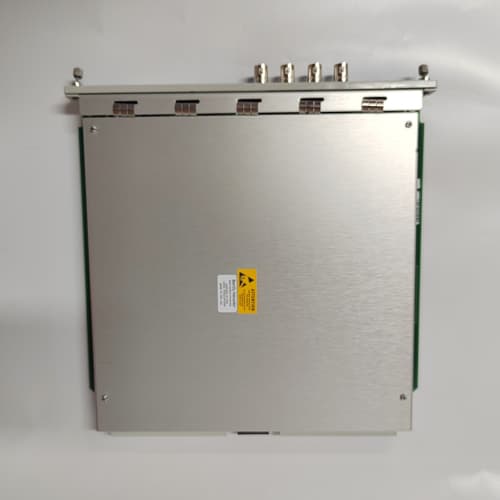

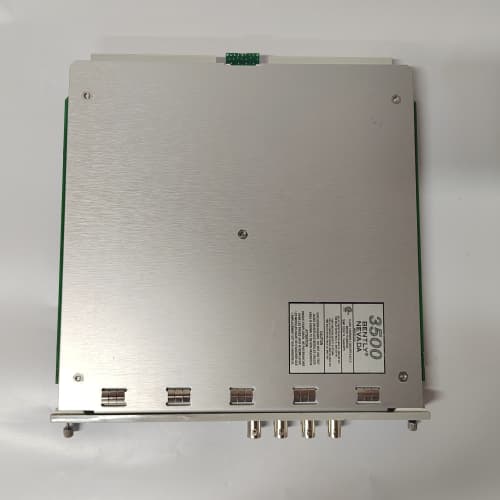

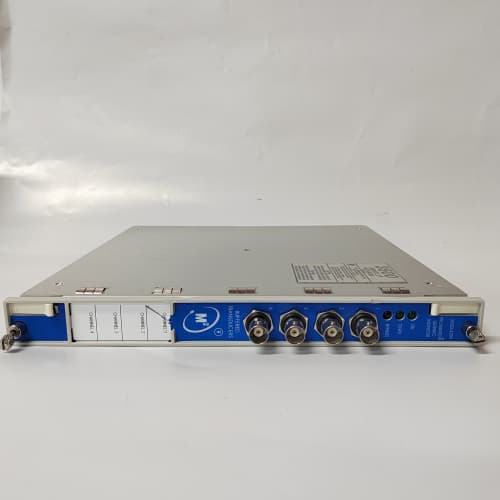

BENTLY 177230-00-02-05 – Продвинутый модуль мониторинга осевого перемещения вала с SIL 3 сертификацией для системы BENTLY 3500
Ссылка на продукт: BENTLY 177230-00-02-05
BENTLY 177230-00-02-05 представляет собой высокоточный специализированный модуль мониторинга осевого перемещения вала, разработанный для критического вращательного оборудования (многоступенчатые турбины, компрессоры высокого давления, реакторные насосы, электрогенераторы) с повышенными требованиями к безопасности и надежности. Модуль 177230-00-02-05 от BENTLY сочетает в себе расширенный диапазон измерений, повышенную точность, активную диагностику и сертификацию по стандарту IEC 61508 (SIL 3), обеспечивая реальном времени контроль осевого движения вала – параметра, критического для предотвращения столкновений компонентов, износа уплотнений и катастрофических отказов. Благодаря полной интеграции в систему мониторинга состояния (CMS) BENTLY 3500 и совместимости с индуктивными сенсорами BENTLY (161216-01, 176449-05), BENTLY 177230-00-02-05 становится ключевым элементом прогнозирующего обслуживания в сложных промышленных средах.
Описание продукта
BENTLY 177230-00-02-05 – это модуль мониторинга осевого перемещения вала, предназначенный для точного измерения попеременного и постоянного осевого движения вала, а также дополнительного контроля температуры подшипников и вибраций (опционально). Продукт оснащён высокоточными 24-битными аналого-цифровыми преобразователями (АЦП), цифровыми фильтрами с адаптивной настройкой и блоками компенсации температурных дрейфов, что позволяет достичь максимальной стабильности измерений при температурах от -30 °C до +75 °C и сильных электромагнитных помехах. 177230-00-02-05 от BENTLY поддерживает подключение до 4-х независимых индуктивных сенсоров осевого перемещения, предоставляя гибкость в выборе выходных сигналов: стандартные аналоговые 4–20 мА, цифровую передачу по протоколам HART 7 и OPC UA, а также дискретные сигналы аварий с программным заданием уровней триггера. Модуль включает в себя функции автоматической калибровки, диагностики сенсоров (разрывы, короткие замыкания, снижение чувствительности), а также алгоритмы ранней выявления дефектов (износ уплотнительных колец, деформация вала, неисправность регулирующего органа). Разработан в модульном металлическом корпусе для монтажа в шасси BENTLY 3500, обеспечивая единообразность CMS и простоту обслуживания. Особое внимание уделено redundантному питанию, защите от перегрузок и электромагнитных помех (Класс EMC 4), а также двусторонней связи для дистанционной конфигурации и обновления прошивки.
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | BENTLY |
| Модель | 177230-00-02-05 |
| Тип | Продвинутый модуль мониторинга осевого перемещения вала (SIL 3) |
| Поддерживаемые параметры | Осевое перемещение вала (попеременное/постоянное), температура подшипников (опционально), вибрации (продольные, опционально) |
| Количество каналов | 4 независимых канала осевого мониторинга + 2 канала температуры (опционально) |
| Поддерживаемые сенсоры | Индуктивные сенсоры осевого перемещения BENTLY (161216-01, 176449-05), термопары Pt100/Pt1000 (для температуры) |
| Диапазон измерения осевого перемещения | -5 мм до +5 мм (базовый), ±10 мм (опционально, настраиваемый) |
| Точность измерения | ±0.08% от полного диапазона (при 25 °C), ±0.15% в диапазоне рабочих температур |
| Разрешение АЦП | 24 бит |
| Частотный диапазон | 0.05 Гц – 5 кГц (адаптивный цифровой фильтр) |
| Выходной сигнал | 1. Аналоговый: 4–20 мА (по каждому каналу); 2. Цифровой: HART 7, OPC UA, Modbus TCP; 3. Дискретные: 4 сигнала аварий (НО/НР, настраиваемые) |
| Функции диагностики | Автоматическая калибровка, диагностика сенсоров (разрывы, замыкания), мониторинг чувствительности, выявление деформации вала, износ уплотнений |
| Пороговые значения | Программное задание уровней предупреждения и аварии (по каждому каналу) |
| Поддержка протоколов | HART 7 (двусторонняя связь), OPC UA, Modbus TCP, Profinet IO |
| Питание | 24 В ДС (диапазон: 18–30 В ДС), 冗余ное питание (2 входа с автоматическим переключением) |
| Потребляемая мощность | Макс. 25 Вт (с включенными опциональными каналами температуры) |
| Температурный диапазон работы | -30 °C до +75 °C (при установке в шасси) |
| Влагостность | 5–95% (без конденсации) |
| Защита от пыли и влаги | IP20 (при установке в шасси BENTLY 3500) |
| Защита от электромагнитных помех | Класс EMC 4 (IEC 61000-6-2/6-4) |
| Сертификации | IEC 61508 (SIL 3), IEC 61010-1, EN 61131-2, UL 508 |
| Корпус | Модульный, металлический, для монтажа в шасси BENTLY 3500 |
| Размеры | 160 × 100 × 220 мм (Ш × Г × В) |
| Совместимые компоненты BENTLY | Шасси 3500, модули 3500/33, 149992-03, 170180-02-05, сенсоры 161216-01, 176449-05 |
| Гарантия | 3 года (с расширенной технической поддержкой в первые 18 месяцев) |
Преимущества и особенности
- Сертификация SIL 3: BENTLY 177230-00-02-05 сертифицирован по стандарту IEC 61508 (SIL 3), что подтверждает его соответствие самым строгим требованиям безопасности для критических промышленных процессов.
- Высокая точность и стабильность: Разрешение АЦП 24 бит и точность ±0.08% позволяют измерять минимальные осевые перемещения (до 0.1 µm), обеспечивая раннюю диагностику дефектов и предотвращение катастрофических отказов.
- Многоканальная архитектура: 4 независимых канала осевого мониторинга позволяют контролировать несколько точек на валу или несколько единиц оборудования, оптимизируя затраты и пространство.
- Активная диагностика и прогнозирование: Алгоритмы выявления износа уплотнений, деформации вала и снижения чувствительности сенсоров позволяют организовать прогнозирующее обслуживание, снижая внеплановые остановки.
- Отказоустойчивость и защита: Redundantное питание, защита от электромагнитных помех и перегрузок гарантируют непрерывную работу в тяжелых эксплуатационных условиях, критических для безопасной эксплуатации оборудования.
Прикладные области и кейсы
BENTLY 177230-00-02-05 широко используется в критических отраслях промышленности, где требуется точный контроль осевого перемещения вала:
- Энергетика: Мониторинг многоступенчатых паровых турбин на АЭС/ТЭС. Кейс: Калининская АЭС внедрила BENTLY 177230-00-02-05 для мониторинга 6 турбин мощностью 1500 МВт – модуль выявил увеличение осевого перемещения вала на 0.3 мм (при допустимом уровне 0.5 мм) на ранней стадии, предотвратив столкновение ротора с статором и сохраняя более 40 млн долларов на восстановительных работах.
- Нефтегазовая отрасль: Мониторинг компрессоров высокого давления на трубопроводах. Кейс: Нефтегазовый комплекс в Северном море использует 177230-00-02-05 от BENTLY для контроля 8 газовых компрессоров – модуль обеспечивает реальное время мониторинг осевого движения и температуры подшипников, снизив простои из-за износа уплотнений на 45%.
- Химическая промышленность: Мониторинг реакторных насосов высокого давления. Кейс: Европейский химический завод в Швейцарии внедрил BENTLY 177230-00-02-05 для мониторинга 10 реакторных насосов – высокая точность измерений позволяла выявить минимальные смещения вала, вызванные перегрузками, и скорректировать режим работы, сократив брак на 30%.
- Металлургия: Мониторинг электродных печей и вальцовых станков. Кейс: Металлургический завод в Магнитогорске использует 177230-00-02-05 от BENTLY для мониторинга 12 вальцовых станков – модуль контролирует осевое перемещение валов и температуру подшипников, обеспечивая стабильность прокатного процесса и снизив простои на 35%.
Сравнение с конкурентами
| Параметр | BENTLY 177230-00-02-05 | Конкурент 1 (Siemens SIMATIC ET 200SP TM Pos) | Конкурент 2 (Emerson CSI 6500 Axial Position Module) |
|---|---|---|---|
| Тип продукта | Модуль мониторинга осевого перемещения (SIL 3) | Модуль позиционирования | Модуль мониторинга осевого положения |
| Количество каналов | 4 (осевое) + 2 (температура, опционально) | 2 (осевое) | 3 (осевое) |
| Точность измерения | ±0.08% | ±0.3% | ±0.2% |
| Разрешение АЦП | 24 бит | 16 бит | 20 бит |
| Сертификация SIL | SIL 3 | SIL 1 | SIL 2 |
| Функции диагностики | Автоматическая калибровка, выявление износа уплотнений, деформации вала | Базовая диагностика канала | Диагностика сенсоров, смещения |
| Поддерживаемые протоколы | HART 7, OPC UA, Modbus TCP, Profinet IO | Profinet, Modbus TCP | HART 7, Modbus TCP |
| Гарантия | 3 года (расширенная поддержка) | 2 года | 2 года |
Преимущества BENTLY 177230-00-02-05 перед конкурентами: сертификация SIL 3, высокая точность и разрешение, большее количество каналов, расширенные функции диагностики и прогнозирования, а также полная интеграция в систему BENTLY 3500 – все это делает его оптимальным выбором для критического оборудования, где безопасность и надежность являются приоритетами.
Советы по выбору и предостережения
- Советы по выбору:
- Определите требования к безопасности – для критического оборудования (турбины, реакторные насосы) с классификацией SIL 3 выбирайте BENTLY 177230-00-02-05, соответствующий самым строгим стандартам.
- Оцените диапазон измерений – если требуется контроль осевого перемещения до ±10 мм (например, на крупных турбинах), выберите опциональную версию модуля с расширенным диапазоном.
- Проверьте совместимость с существующей CMS – модуль полностью интегрируется в шасси BENTLY 3500 и поддерживает стандартные протоколы для связи с внешними системами DCS/SCADA.
- Предостережения:
- Устанавливайте и настраивайте BENTLY 177230-00-02-05 только сертифицированным персоналом BENTLY – неправильная калибровка или конфигурация пороговых значений может привести к ложным алармам или неопределению реальных угроз.
- Регулярно проводите автоматическую калибровку модуля – это гарантирует сохранение точности измерений в условиях длительной эксплуатации и температурных колебаний.
- Используйте только оригинальные сенсоры BENTLY (161216-01, 176449-05) – неоригинальные сенсоры могут не обеспечивать требуемую точность и совместимость с модулем, а также нарушить соответствие SIL 3.
- 177230-00-02-05
