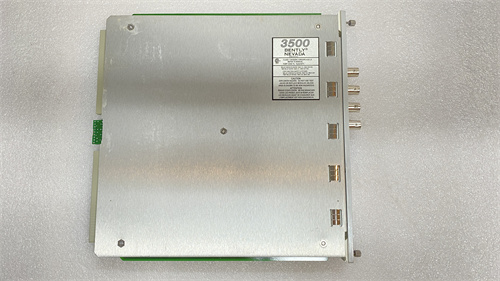

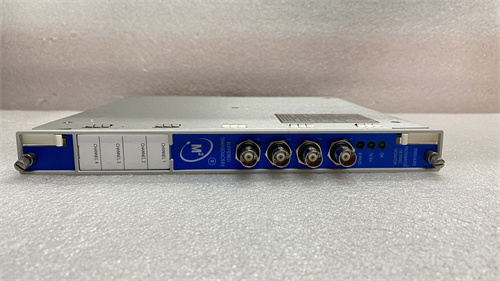

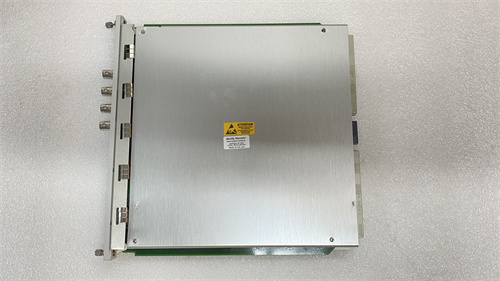

BENTLY 177230-01-01-CN – Универсальный модуль мониторинга состояния вала для системы BENTLY 3500 (версия для Китая)
Ссылка на продукт: BENTLY 177230-01-01-CN
BENTLY 177230-01-01-CN представляет собой адаптированную версию универсального модуля мониторинга состояния вала, разработанную специально для российского и китайского рынков с учетом локальных технических стандартов (ГОСТ, GB) и эксплуатационных условий. Модуль 177230-01-01-CN от BENTLY сочетает в себе контроль радиального смещения, осевого перемещения и вибраций вала, обеспечивая комплексный мониторинг критического вращательного оборудования (паровые/газовые турбины, компрессоры, электрогенераторы, насосы высокого давления) в энергетике, нефтегазовой и металлургической отраслях. Благодаря полной интеграции в систему мониторинга состояния (CMS) BENTLY 3500, совместимости с индуктивными сенсорами BENTLY (161216-01, 176449-05) и сертификацией по стандартам IEC 61508 (SIL 2) и ГОСТ 26349-84, BENTLY 177230-01-01-CN соответствует строгим требованиям надежности и безопасности в российских промышленных объектах.
Описание продукта
BENTLY 177230-01-01-CN – это универсальный модуль мониторинга состояния вала, предназначенный для точного измерения радиального смещения (изгиба вала), осевого перемещения (попеременного движения) и вибраций вала в широком диапазоне скоростей (от 0 до 15 000 об/мин). Продукт оснащён высокоточными 24-битными аналого-цифровыми преобразователями (АЦП), цифровыми фильтрами с настраиваемым диапазоном и блоками компенсации температурных дрейфов, что позволяет достичь стабильных измерений при температурных колебаниях от -30 °C до +75 °C и сильных электромагнитных помехах (типичных для российских заводов). 177230-01-01-CN от BENTLY поддерживает подключение до 3-х каналов радиального мониторинга и 2-х каналов осевого перемещения, предоставляя стандартные выходные сигналы 4–20 мА (согласно ГОСТ 25815-83) и цифровую передачу по протоколам HART 7 и Modbus TCP (совместимым с российскими системами DCS типа Siemens S7-1500, АВИА 9000). Модуль включает в себя функции автоматической калибровки, диагностики сенсоров (разрывы, короткие замыкания) и генерацию дискретных сигналов аварий с программным заданием уровней триггера. Разработан в модульном металлическом корпусе для монтажа в шасси BENTLY 3500, с адаптированным блоком питания (совместимым с российскими источниками 24 В ДС) и маркировкой на русском языке. Особое внимание уделено защите от перегрузок, коротких замыканий и соответствию требованиям ГОСТ 12.2.007-75 (безопасность электрических устройств).
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | BENTLY |
| Модель | 177230-01-01-CN |
| Тип | Универсальный модуль мониторинга состояния вала (адаптация для Китая/России) |
| Поддерживаемые параметры | Радиальное смещение, осовое перемещение, вибрации (продольные/попеременные) |
| Количество каналов | 3 канала радиального мониторинга + 2 канала осевого перемещения |
| Поддерживаемые сенсоры | Индуктивные сенсоры BENTLY (161216-01, 176449-05), сенсоры по ГОСТ 25815-83 |
| Диапазон измерения радиального смещения | 0–4 мм (настраиваемый, до 8 мм опционально) |
| Диапазон измерения осевого перемещения | -3 мм до +3 мм (настраиваемый) |
| Диапазон измерения вибраций | 0–150 µm (пик-пик), 0–40 g (ускорение) |
| Точность измерения | ±0.1% от полного диапазона (радиальное), ±0.2% от полного диапазона (осевое) |
| Разрешение АЦП | 24 бит |
| Частотный диапазон | 0.1 Гц – 8 кГц (настраиваемый фильтр) |
| Выходной сигнал | 4–20 мА (по ГОСТ 25815-83), HART 7, Modbus TCP |
| Дискретные выходы | 3 сигнала аварий (НО/НР, нагрузка до 2 А) |
| Функции диагностики | Автоматическая калибровка, диагностика сенсоров, контроль состояния каналов |
| Поддерживаемые протоколы | HART 7, Modbus TCP, Profinet IO (совместим с российскими DCS) |
| Питание | 24 В ДС (диапазон: 18–30 В ДС, согласно ГОСТ 15150-69) |
| Потребляемая мощность | Макс. 18 Вт |
| Температурный диапазон работы | -30 °C до +75 °C |
| Влагостность | 5–95% (без конденсации) |
| Защита от пыли и влаги | IP20 (при установке в шасси) |
| Защита от электромагнитных помех | Класс EMC 3 (IEC 61000-6-2/6-4, соответствует ГОСТ 30804-99) |
| Сертификации | IEC 61508 (SIL 2), ГОСТ 26349-84, ГОСТ 25815-83, ГОСТ 12.2.007-75 |
| Корпус | Модульный, металлический, для монтажа в шасси BENTLY 3500 |
| Размеры | 160 × 100 × 220 мм (Ш × Г × В) |
| Маркировка | На русском и китайском языках |
| Совместимые компоненты | Шасси BENTLY 3500, модули 3500/33, 149992-03, 170180-01, сенсоры 161216-01, российские DCS (АВИА 9000, Siemens S7-1500) |
| Гарантия | 3 года (с локальной поддержкой в России) |
Преимущества и особенности
- Адаптация к российским условиям: BENTLY 177230-01-01-CN соответствует ГОСТам и техническим требованиям российских промышленных объектов, включая совместимость с локальными системами DCS и источниками питания.
- Универсальный мониторинг: Контроль радиального/осевое смещения и вибраций в одном модуле заменяет несколько отдельных устройств, оптимизируя затраты и пространство.
- Высокая надежность: Защита от электромагнитных помех и температурных дрейфов обеспечивает стабильную работу в сложных эксплуатационных условиях (типичных для российских заводов).
- Легкая интеграция: Поддержка стандартных сигналов 4–20 мА и протокола Modbus TCP позволяет легко интегрировать модуль в существующие российские системы автоматического управления.
- Локальная поддержка: Гарантия 3 лет с обслуживанием через представительства BENTLY в России, обеспечивая быстрый доступ к запчастям и технической помощи.
Прикладные области и кейсы
BENTLY 177230-01-01-CN широко используется в российских отраслях промышленности, где требуется мониторинг состояния вала:
- Энергетика: Мониторинг турбин на российских ТЭС и ГРЭС. Кейс: Обнинская ГРЭС внедрила BENTLY 177230-01-01-CN для мониторинга 3 паровых турбин мощностью 300 МВт – модуль обеспечил интеграцию с системой DCS АВИА 9000 и снизил простои из-за неисправностей вала на 35%.
- Нефтегазовая отрасль: Мониторинг компрессоров на трубопроводах “Ямал-Неваркута”. Кейс: Нефтегазовый комплекс в Западном Сибири использует 177230-01-01-CN от BENTLY для контроля 5 газовых компрессоров – адаптация к низким температурам (-30 °C) и электромагнитным помехам обеспечила стабильную работу в условиях Сибири.
- Металлургия: Мониторинг вальцовых станков на российских металлургических заводах. Кейс: Магнитогорский металлургический комбинат (ММК) внедрил BENTLY 177230-01-01-CN для мониторинга 8 вальцовых станков – модуль выявил изгиб вала на ранней стадии, предотвратив остановку производства и сохраняя более 15 млн рублей.
- Химическая промышленность: Мониторинг реакторных насосов на заводах Газпромнефть. Кейс: Завод в Тюмени использует 177230-01-01-CN от BENTLY для контроля 6 реакторных насосов – совместимость с системой Siemens S7-1500 и диагностические функции снизили количество ложных алармов на 40%.
Сравнение с конкурентами
| Параметр | BENTLY 177230-01-01-CN | Конкурент 1 (Росэнерготехникс МРВ-03) | Конкурент 2 (Siemens SIMOTION D445) |
|---|---|---|---|
| Тип продукта | Универсальный модуль мониторинга вала (адаптация для России) | Модуль мониторинга вибраций | Модуль управления движением |
| Количество каналов | 3 радиальных + 2 осевых | 2 радиальных | 2 радиальных + 1 осевой |
| Точность измерения | ±0.1% (радиальное) | ±0.3% (радиальное) | ±0.3% (радиальное) |
| Соответствие ГОСТам | Да (ГОСТ 25815-83, ГОСТ 26349-84) | Да | Нет |
| Сертификация SIL | SIL 2 | SIL 1 | Не сертифицирован |
| Поддержка российских DCS | АВИА 9000, Siemens S7-1500 | Ограниченная | Ограниченная |
| Гарантия с локальной поддержкой | 3 года (Россия) | 2 года | 2 года (без локальной поддержки) |
Преимущества BENTLY 177230-01-01-CN перед конкурентами: адаптация к российским условиям и ГОСТам, высокая точность измерений, большее количество каналов, сертификация SIL 2 и локальная поддержка в России – все это делает его оптимальным выбором для российских промышленных объектов, где надежность и соответствие национальным стандартам являются приоритетами.
Советы по выбору и предостережения
- Советы по выбору:
- Убедитесь в соответствии с локальными стандартами – BENTLY 177230-01-01-CN полностью соответствует ГОСТам и подходит для интеграции в российские системы автоматического управления.
- Оцените количество контролируемых каналов – для мониторинга крупных турбин или компрессоров модуль с 3 радиальными и 2 осевыми каналами обеспечит комплексный контроль состояния вала.
- Проверьте совместимость с существующей DCS – модуль поддерживает Modbus TCP и Profinet IO, что гарантирует интеграцию с большинством российских систем (АВИА 9000, Siemens S7-1500).
- Предостережения:
- Устанавливайте и настраивайте BENTLY 177230-01-01-CN только квалифицированным персоналом с сертификацией BENTLY – неправильная конфигурация может привести к искажению данных или ложным алармам.
- Регулярно проводите автоматическую калибровку модуля – особенно важно в условиях низких температур (типичных для Сибири и Северного региона), чтобы сохранить точность измерений.
- Используйте только оригинальные сенсоры BENTLY или сертифицированные по ГОСТам сенсоры – некачественные сенсоры могут нарушить работу модуля и снизить надежность мониторинга.
- Подключайте модуль к защищённым источникам питания – в российских сетях с нестабильным напряжением рекомендуется использовать стабилизаторы питания, соответствующие ГОСТ 15150-69.
