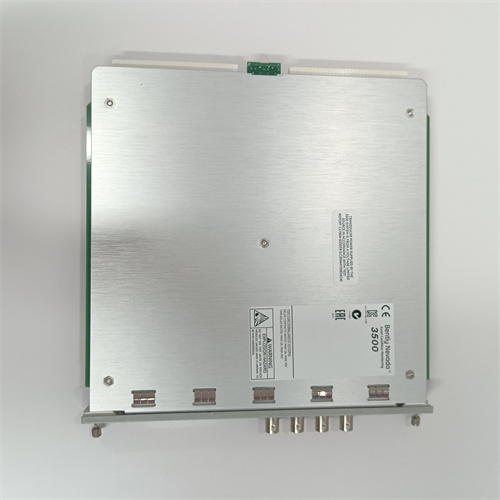

Bently 177230-01-02-05 — Модуль обработки сигналов для системы мониторинга Bently 3500
Bently 177230-01-02-05 — высокопроизводительный модуль обработки сигналов, разработанный компанией Bently Nevada (часть Siemens) — глобальным лидером в области диагностики и защиты вращательных механизмов. Специально предназначен для интеграции в систему мониторинга Bently 3500, Bently 177230-01-02-05 обрабатывает данные от проксимитных и вибрационных сенсоров, обеспечивая раннее выявление дефектов и стабильную передачу информации в верхнеуровневые системы, становясь неотъемлемым компонентом для энергетической, нефтегазовой, металлургической и судостроительной отраслей.
Описание продукта
Bently 177230-01-02-05 — ключевой модуль из серии Bently 3500, предназначенный для детальной обработки сигналов от индуктивных проксимитных сенсоров (3301, 3300 XL) и вибрационных акселерометров Bently. Продукт Bently 177230-01-02-05 отличается инновационной архитектурой с 4 независимыми каналами, каждый из которых поддерживает высококачественную обработку сигналов с разрешением 24 бита.
Bently 177230-01-02-05 оснащен мощным цифровым сигнальным процессором (DSP), обеспечивающим частоту дискретизации до 128 кГц — это позволяет детально анализировать спектр вибраций, измерять зазор, скорость вращения и смещение вала с микронной точностью. Модуль преобразует аналоговые сигналы сенсоров в цифровые данные, обрабатывает их с применением фильтрации и спектрального анализа, а затем передает в коммуникационный модуль Bently 3500/22 или специализированное ПО Bently Nevada System 1 через стандартные протоколы.
Особенно ценна функция расширенной диагностики Bently 177230-01-02-05 — модуль автоматически отслеживает состояние каждого канала, качество входного сигнала и собственный технический статус, передавая детальные алерты о неисправностях (обрыв кабеля, калибровочный сдвиг, перегрев) в центральную систему. Модуль поддерживает конфигурацию через ПО Bently 3500 Rack Configuration Software, позволяя операторам настраивать параметры обработки сигналов (диапазоны измерений, частотные фильтры, пороговые значения) под конкретные типы мониторяемых механизмов.
Конструкция Bently 177230-01-02-05 оптимизирована для промышленных условий: металлический корпус с классом защиты IP20, широкий диапазон рабочих температур (-40 °C до +70 °C) и устойчивость к электромагнитным помехам (соответствие стандартам EN 61000-6-2/6-4). Модуль монтируется в шкаф системы Bently 3500, поддерживает горячую замену (hot swapping) и интегрируется с другими модулями серии 3500 (модули питания, коммуникации, защиты), образуя полностью функциональную систему мониторинга.
Технические параметры
- Бренд: Bently Nevada (Siemens)
- Модель: Bently 177230-01-02-05
- Тип устройства: Модуль обработки сигналов для системы мониторинга Bently 3500
- Количество каналов: 4 независимых изолированных канала
- Поддерживаемые сенсоры:
- Проксимитные: Bently 3301, 3300 XL (индуктивные)
- Вибрационные: Bently 133811 (акселерометры)
- Обрабатываемые параметры:
- Зазор: 0–20 мм (в зависимости от сенсора)
- Вибрация: Ускорение (0–50 g), скорость (0–250 мм/с), смещение (0–500 мкм)
- Скорость вращения: 0–10 000 об/мин
- Разрешение ADC: 24 бит
- Частота дискретизации: До 128 кГц
- Выходные сигналы: Цифровые (через внутреннюю шину Bently 3500), аналоговые 4–20 мА (опционально)
- Коммуникация с системой 3500: Внутренняя шнабжение данных (背板 bus)
- Диагностика: Канальная диагностика, диагностика сенсоров, самодиагностика модуля
- Питание: 24 ВДС (от модуля питания Bently 3500/15), потребление ≤25 Вт
- Рабочая температура: -40 °C до +70 °C
- Хранилище температура: -55 °C до +85 °C
- Класс защиты: IP20
- Корпус: Металлический (сталь 304)
- Тип монтажа: Модульное монтирование в шкаф Bently 3500
- Размеры (Д×Ш×В): 160 мм × 100 мм × 220 мм
- Вес: Примерно 1.2 кг
- Совместимость: Система мониторинга Bently 3500, ПО Bently Nevada System 1, коммуникационные модули 3500/22
- Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, GOST Р, RoHS
Преимущества и особенности
- Высокая точность: 24-битное разрешение и частота дискретизации до 128 кГц для детального анализа.
- Многофункциональность: Поддержка проксимитных и вибрационных сенсоров в одном модуле.
- Расширенная диагностика: Контроль состояния каналов, сенсоров и модуля, раннее выявление неисправностей.
- Легкая интеграция: Полная совместимость с системой Bently 3500 и специализированным ПО.
- Горячая замена: Замена модуля без остановки системы мониторинга, минимизация простоя.
- Надежность: Широкий диапазон температур и защита от ЭМП, работа в экстремальных условиях.
- Гибкая конфигурация: Настройка параметров обработки сигналов под конкретные механизмы.
Области применения и примеры использования
- Энергетика: На атомной электростанции Bently 177230-01-02-05 обрабатывал сигналы от сенсоров турбины. Модуль анализировал спектр вибраций и зазор между ротором и статором, выявляя ранние признаки износа подшипника и позволяя провести плановое обслуживание, предотвращая разрушение оборудования.
- Нефтегазовая промышленность: На морской платформе Bently 177230-01-02-05 использовался для мониторинга компрессоров. Модуль обрабатывал сигналы от индуктивных сенсоров скорости и акселерометров, передавая данные в коммуникационный модуль 3500/22. Устойчивость к влаге и соли гарантировала надежную работу в агрессивной среде.
- Металлургическая промышленность: В сталелитейном заводе Bently 177230-01-02-05 интегрирован в систему мониторинга рольгангов. Модуль обрабатывал сигналы от датчиков положения и вибрации, выявляя дисбаланс роликов и сигнализируя операторам о необходимости регулировки, что улучшило качество продукции.
- Судостроение: На грузовом судне Bently 177230-01-02-05 контролировалmarinedвигатель. Модуль выдержал сильные вибрации и перепады температур, обрабатывая сигналы от вибрационных сенсоров и передавая данные в центральную систему корабля, обеспечивая безопасность плавания.
Сравнение с конкурентами
| Параметр | Bently 177230-01-02-05 | Конкурентный продукт (Модуль обработки сигналов) | Преимущество Bently |
|---|---|---|---|
| Разрешение ADC | 24 бит | 16 бит | Высокая точность измерений для детального анализа |
| Частота дискретизации | До 128 кГц | До 64 кГц | Более детальная обработка спектра вибраций |
| Поддерживаемые сенсоры | Проксимитные + вибрационные | Только вибрационные | Многофункциональность, экономия на оборудовании |
| Диагностика | Канальная + сенсоры + самодиагностика | Только канальная | Раннее выявление всех типов неисправностей |
| Интеграция | Система Bently 3500 + ПО System 1 | Только общие DCS/SCADA | Легкая интеграция в специализированные системы |
| Горячая замена | Да | Нет | Минимизация времени простоя при обслуживании |
| Рабочая температура | -40 °C до +70 °C | -20 °C до +60 °C | Устойчивость в экстремальных условиях |
Рекомендации по выбору и мерам предосторожности
Рекомендации по выбору
Выбирайте Bently 177230-01-02-05, если вам нужен модуль для: 1) Системы мониторинга Bently 3500 с требованиями к высокой точности обработки сигналов; 2) Мониторинга вращательных механизмов (турбины, компрессоры, двигатели); 3) Работы в экстремальных промышленных условиях; 4) Требуется расширенная диагностика и гибкая конфигурация. При выборе учитывайте количество каналов (4), тип сенсоров и требуемые параметры обработки.
Меры предосторожности
- При установке Bently 177230-01-02-05 используйте только оригинальные сенсоры и кабели Bently Nevada. Обеспечьте надежную заземлку шкафа Bently 3500 для снижения влияния электромагнитных помех.
- Перед запуском калибруйте модуль с использованием сертифицированных эталонов и ПО Bently 3500 Rack Configuration Software. Настройте параметры обработки сигналов в соответствии с техническими требованиями к мониторингу механизма.
- Не превышайте допустимые пределы питания (24 ВДС ±10%) и температуры эксплуатации. Монтируйте шкаф с модулем в хорошо проветренном месте, избегайте попадания пыли и влаги.
- Регулярно обновляйте прошивку модуля через официальные каналы Bentley Nevada, чтобы исправить уязвимости и улучшить функциональность.
- При обнаружении сигналов диагностики или искажений обработанных данных остановите мониторинруемый механизм (при критических дефектах) и проверьте сенсоры, кабели и модуль. В случае необходимости обратитесь к авторизованному сервису Bentley Nevada.
Обслуживание
- Плановое обслуживание: Проводите осмотр модуля каждые 6 месяцев: проверяйте состояние разъемов и кабелей, очищайте шкаф от пыли, проверяйте индикаторы состояния каналов.
- Калибровка: Каждый год калибруйте модуль с использованием сертифицированных измерительных инструментов. Калибровку рекомендуется проводить специалистами сервисного центра Bentley.
- Конфигурация: Сохраняйте резервные копии конфигурации модуля после настройки и изменений. Это позволит быстро восстановить работу в случае замены модуля.
- Диагностика: Используйте ПО Bently Nevada System 1 для анализа данных модуля Bently 177230-01-02-05 и выявления ранних признаков деградации механизмов. Регулярно проверяйте логи диагностики.
- Запасные части: Для критических механизмов рекомендуется хранить запасной модуль Bently 177230-01-02-05, чтобы минимизировать время простоя в случае поломки основного устройства.
Bently 177230-01-02-05 — высокоточный и надежный модуль обработки сигналов, который становится ядром системы мониторинга Bently 3500. Благодаря своей точности, многофункциональности и расширенной диагностике, модуль помогает предотвращать дорогостоящие аварии, продлевать срок службы оборудования и обеспечивать безопасность промышленных процессов.
