Описание
Описание продукта

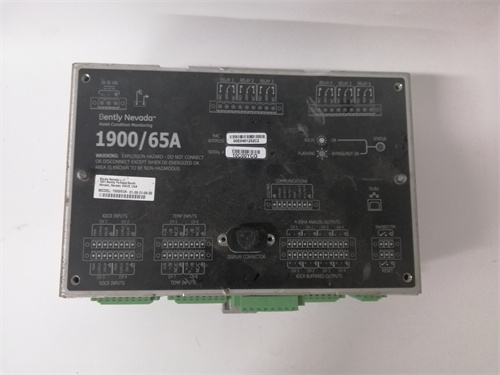

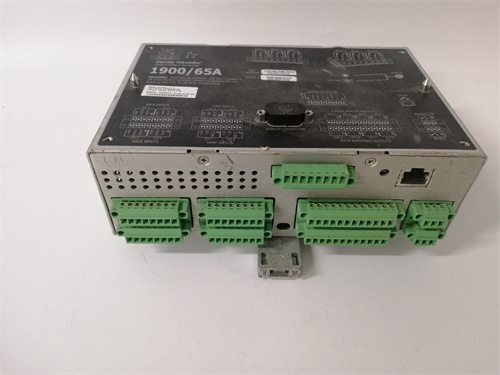

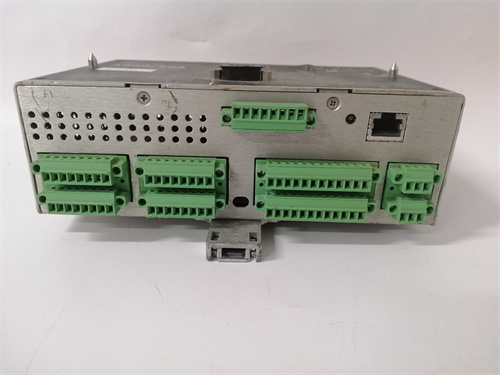

BENTLY 1900/65A-00-08-01-00-00 — это промышленный модуль мониторинга вибраций, позиции роторов и скорости вала производства Bently Nevada (часть GE Digital), разработанный для интеграции в систему мониторинга Bently 3500. Он специализируется на контроле критических агрегатов: газовых/паровых турбин, центробежных компрессоров, электрогенераторов и высокоскоростных двигателей в энергетике, нефтегазе, тяжелой машиностроении и судостроении. Как ключевой элемент предупредительного обслуживания (PdM), BENTLY 1900/65A-00-08-01-00-00 обеспечивает непрерывное измерение параметров, отражающих состояние оборудования — например, вибрацию (индикатор небаланса или износа подшипников) и позицию ротора (индикатор смещения вала). Отличая się от базовых моделей серии, BENTLY 1900/65A-00-08-01-00-00 оснащен расширенными цифровыми интерфейсами для быстрой передачи данных в верхние системы (SCADA, MES) и функциями автоматического выявления аномалий, что упрощает дистанционное управление и диагностику. Благодаря полной совместимости с сенсорами Bently (индуктивные датчики 330100 серии, акселерометры 330700 серии) и ПО Bently System 1, BENTLY 1900/65A-00-08-01-00-00 легко интегрируется в существующие инфраструктуры, становясь надежным средством для предотвращения аварийных отказов и увеличения срока службы дорогого оборудования.
Параметры продукта
- Тип модуля: Модуль мониторинга вибраций, позиции ротора и скорости вала (для системы Bently 3500).
- Количество каналов: 8 независимых каналов, поддерживающих многотипные измерения.
- Диапазоны измерений:
- Вибрация: 0–254 мкм (peak-peak), частотный диапазон 0,1–10 000 Гц;
- Позиция ротора: 0–5 мм (смещение вала относительно подшипников);
- Скорость вала: 0–30 000 об/мин, точность ±0,1% от номинальной скорости.
- Поддерживаемые сенсоры:
- Индуктивные датчики положения: Bently 330100, 330105 (для вибрации и позиции);
- Акселерометры: Bently 330700 (для широкополосной вибрации);
- Требования к сенсорам: питание 24 В DC, сигнал 4–20 мА.
- Точность измерений:
- Вибрация: ±1% от измеренного значения (в диапазоне 25–254 мкм);
- Позиция: ±0,01 мм (в диапазоне 0,5–5 мм);
- Скорость: ±0,1% FS (FS — полный диапазон).
- Расширенные функции:
- Автоматическое выявление аномалий (сравнение текущих данных с эталонными);
- Поддержка протоколов OPC UA для интеграции с SCADA/MES;
- Спектральный анализ вибраций (0–40 000 линий, частота обновления 1 раз/секунда).
- Питание: 24 В DC (подается от шасси Bently 3500); потребление энергии ≤16 ВА; защита от перегрузки и короткого замыкания.
- Рабочие условия: Температура 0 °C до +60 °C; влажность 5%–95% (без конденсации); устойчивость к вибрации ≤5 g (10–500 Гц); класс защиты IP20.
- Интерфейсы:
- RS-485 (связь с шасси Bently 3500);
- Ethernet (10/100/1000 Mbps) с поддержкой OPC UA, Modbus TCP;
- 3 релейных выхода (250 В AC / 5 А) для сигналов тревоги (Alarm/Danger).
- Логирование: Хранение данных за 1,5 года (частота записи 1 раз/минута); экспорт в форматы CSV/XML для анализа тенденций.
- Сертификации: Соответствие стандартам IEC 61000-6-2, UL 508, CSA C22.2 No.14, ATEX Zone 2.
Преимущества и особенности
- Поддержка OPC UA: Протокол OPC UA делает BENTLY 1900/65A-00-08-01-00-00 совместимым с большинством современных SCADA/MES систем (например, Siemens WinCC, ABB Intouch), позволяя передавать данные в реальном времени без дополнительных шлюзов.
- Автоматическое выявление аномалий: Модуль самостоятельно сравнивает текущие параметры (например, вибрацию) с эталонными значениями и отправляет предупреждения при отклонении — снижает нагрузку на операторов, особенно в объектах с большим количеством агрегатов.
- Высокая точность позиционирования: ±0,01 мм для измерения позиции ротора позволяет детектировать минимальные смещения вала (например, из-за износа подшипников) за несколько месяцев до полного отказа, давая время на планирование ремонта.
- Совместимость с сенсорами Bently: Полная интеграция с оригинальными сенсорами Bently гарантирует максимальную точность — не требуется настройка адаптеров, достаточно подключить сенсор и выбрать тип измерения в ПО.
- Защита в опасных зонах: Сертификация ATEX Zone 2 позволяет использовать BENTLY 1900/65A-00-08-01-00-00 на нефтегазовых площадках или в химических цехах без дополнительных защитных корпусов.
Случаи применения в отраслях
- Энергетика: В ТЭЦ с паровыми турбинами BENTLY 1900/65A-00-08-01-00-00 мониторит вибрацию ротора и скорость вала. При выявлении аномалий (вибрация >100 мкм) модуль через OPC UA передает данные в SCADA-систему, которая автоматически снижает нагрузку на турбину и отправляет уведомление инженерам. Спектральный анализ определяет причину (например, небаланс), позволяя устранить дефект без остановки.
- Нефтегаз: На компрессорных станциях для транспортировки газа BENTLY 1900/65A-00-08-01-00-00 контролирует позицию ротора компрессора и вибрацию. Индуктивные датчики измеряют смещение вала до 0,01 мм, а логирование данных помогает планировать ТО в период низкой нагрузки, снижая потери производства.
- Тяжелая машиностроение: В заводах по производству тяжелых двигателей BENTLY 1900/65A-00-08-01-00-00 используется в линиях испытаний. Мониторинг вибрации при разных режимах нагрузки подтверждает соответствие двигателя стандартам, а автоматическое выявление аномалий выявляет скрытые дефекты сборки (например, неправильное крепление подшипников).
- Судостроение: На морских судах с основными дизельными двигателями BENTLY 1900/65A-00-08-01-00-00 контролирует вибрацию шпинделей и скорость вала. Устойчивость к корабельным вибрациям и передача данных через Ethernet позволяют специалистам со штаба анализировать состояние двигателя в реальном времени, гарантируя безопасность плавания.
Сравнение с конкурентами
| Параметр | BENTLY 1900/65A-00-08-01-00-00 | Конкурентный модуль (Emerson CSI 9420) | Конкурентный модуль (Siemens S7-1500 + SM 1231 AI) |
|---|---|---|---|
| Количество каналов | 8 | 4 | 4 (требует модулей расширения) |
| Протокол OPC UA | Да | Нет | Требует дополнительного ПО |
| Автоматическое выявление аномалий | Да | Нет | Нет |
| Сертификация ATEX | Да (Zone 2) | Да (Zone 2) | Нет |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для объектов с современными SCADA/MES системами — выбирайте BENTLY 1900/65A-00-08-01-00-00 за поддержку OPC UA, которая упрощает интеграцию и избежает использования дополнительных шлюзов.
- В объектах с большим количеством агрегатов (например, крупные ТЭЦ) — модуль подходит лучше, чем конкуренты, за функцию автоматического выявления аномалий, снижающую нагрузку на операторов.
- Для систем Bently 3500 или агрегатов с сенсорами Bently — приоритетно выбирайте, так как он полностью интегрируется с существующей инфраструктурой, избежая конфликтов.
Меры предосторожности
- Перед монтажем калибруйте сенсоры с модулем через ПО Bently System 1 — несоответствие калибровок приведет к ошибкам измерения и ложным сигналам тревоги.
- Устанавливайте BENTLY 1900/65A-00-08-01-00-00 на расстоянии ≥1 метра от мощных электродвигателей или трансформаторов — сильные электромагнитные поля искажают сигналы сенсоров.
- Регулярно обновляйте firmware модуля через официальный портал GE Digital — производитель выпускает исправления для известных уязвимостей и улучшения работы протоколов OPC UA.
- Настройте эталонные значения для автоматического выявления аномалий с учетом характеристик агрегата (например, для турбины 3000 об/мин — эталонная вибрация ≤80 мкм) — не используйте универсальные параметры.
- Архивируйте логи данных ежемесячно — это необходимо для анализа долгосрочных тенденций износа и доказательства соответствия требованиям безопасности при аудите.
1900/65A-00-08-01-00-00
