Описание
Описание продукта

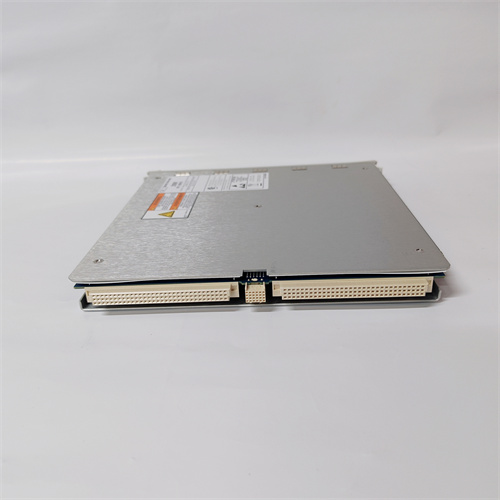

BENTLY 1900/65A-00-08-01-01-00 — это промышленный модуль мониторинга вибраций, позиции роторов и скорости вала производства Bently Nevada (часть GE Digital), разработанный для интеграции в систему мониторинга Bently 3500. Он специализируется на контроле критических промышленных агрегатов: газовых/паровых турбин, центробежных компрессоров, электрогенераторов и высокоскоростных двигателей в энергетике, нефтегазе, тяжелой машиностроении и судостроении. Как ключевой элемент предупредительного обслуживания (PdM), BENTLY 1900/65A-00-08-01-01-00 обеспечивает непрерывное измерение параметров, отражающих состояние оборудования — например, вибрацию (индикатор небаланса или износа подшипников) и позицию ротора (индикатор смещения вала). Отличая się от базовых моделей серии, BENTLY 1900/65A-00-08-01-01-00 оснащен расширенными функциями: поддержкой двойного протокола связи (OPC UA + Modbus TCP) для универсальной интеграции с системами управления, а также режимом резервирования для критических процессов. Благодаря полной совместимости с сенсорами Bently (индуктивные датчики 330100 серии, акселерометры 330700 серии) и ПО Bently System 1, BENTLY 1900/65A-00-08-01-01-00 легко интегрируется в существующие инфраструктуры, становясь надежным средством для предотвращения аварийных отказов и увеличения срока службы дорогого оборудования.
Параметры продукта
- Тип модуля: Модуль мониторинга вибраций, позиции ротора и скорости вала (для системы Bently 3500).
- Количество каналов: 8 независимых каналов, поддерживающих многотипные измерения.
- Диапазоны измерений:
- Вибрация: 0–254 мкм (peak-peak), частотный диапазон 0,1–10 000 Гц;
- Позиция ротора: 0–5 мм (смещение вала относительно подшипников);
- Скорость вала: 0–30 000 об/мин, точность ±0,1% от номинальной скорости.
- Поддерживаемые сенсоры:
- Индуктивные датчики положения: Bently 330100, 330105 (для вибрации и позиции);
- Акселерометры: Bently 330700 (для широкополосной вибрации);
- Требования к сенсорам: питание 24 В DC, сигнал 4–20 мА.
- Точность измерений:
- Вибрация: ±1% от измеренного значения (в диапазоне 25–254 мкм);
- Позиция: ±0,01 мм (в диапазоне 0,5–5 мм);
- Скорость: ±0,1% FS (FS — полный диапазон).
- Расширенные функции:
- Режим резервирования (1+1) — автоматическое переключение на резервный модуль при отказе, перерыв ≤10 мс;
- Поддержка протоколов OPC UA и Modbus TCP для интеграции с SCADA/MES;
- Спектральный анализ вибраций (0–40 000 линий, частота обновления 1 раз/секунда);
- Автоматическое выявление аномалий (сравнение текущих данных с эталонными).
- Питание: 24 В DC (подается от шасси Bently 3500); потребление энергии ≤18 ВА; защита от перегрузки и короткого замыкания.
- Рабочие условия: Температура 0 °C до +60 °C; влажность 5%–95% (без конденсации); устойчивость к вибрации ≤5 g (10–500 Гц); класс защиты IP20.
- Интерфейсы:
- RS-485 (связь с шасси Bently 3500);
- Ethernet (10/100/1000 Mbps) с двумя портами для избыточной связи;
- 4 релейных выхода (250 В AC / 5 А) для сигналов тревоги (Alarm/Danger).
- Логирование: Хранение данных за 2 года (частота записи 1 раз/минута); экспорт в форматы CSV/XML для анализа тенденций.
- Сертификации: Соответствие стандартам IEC 61000-6-2, UL 508, CSA C22.2 No.14, ATEX Zone 2.
Преимущества и особенности
- Режим резервирования: Дополнительная надежность благодаря автоматическому переключению на резервный модуль делает BENTLY 1900/65A-00-08-01-01-00 идеальным для критических агрегатов (например, основные турбины ТЭЦ), где остановка приведет к большим экономическим потерям.
- Двойной протокол связи: Поддержка OPC UA и Modbus TCP позволяет интегрировать модуль в любые системы управления (от Siemens WinCC до ABB Intouch) без дополнительных шлюзов, упрощая модернизацию существующих инфраструктур.
- Высокая точность позиционирования: ±0,01 мм для измерения позиции ротора позволяет детектировать минимальные смещения вала (например, из-за износа подшипников) за несколько месяцев до полного отказа, давая время на планирование ремонта.
- Совместимость с сенсорами Bently: Полная интеграция с оригинальными сенсорами Bently гарантирует максимальную точность — не требуется настройка адаптеров, достаточно подключить сенсор и выбрать тип измерения в ПО.
- Защита в опасных зонах: Сертификация ATEX Zone 2 позволяет использовать BENTLY 1900/65A-00-08-01-01-00 на нефтегазовых площадках или в химических цехах без дополнительных защитных корпусов.
Случаи применения в отраслях
- Энергетика: В ТЭЦ с основными паровыми турбинами BENTLY 1900/65A-00-08-01-01-00 работает в режиме резервирования: основной и резервный модули одновременно собирают данные о вибрации и позиции ротора. При отказе основного модуля резервный автоматически принимает управление, не прерывая мониторинг. Данные через OPC UA передаются в SCADA, который при аномалиях (вибрация >120 мкм) снижает нагрузку на турбину.
- Нефтегаз: На компрессорных станциях для добычи газа BENTLY 1900/65A-00-08-01-01-00 контролирует скорость вала компрессора и вибрацию. Через Modbus TCP данные передаются в локальную систему управления, которая регулирует скорость в зависимости от давления газа. Логирование за 2 года помогает анализировать сезонные изменения нагрузки и планировать ТО.
- Тяжелая машиностроение: В заводах по производству тяжелых двигателей BENTLY 1900/65A-00-08-01-01-00 используется в линиях испытаний. Мониторинг вибрации при разных режимах нагрузки подтверждает соответствие двигателя стандартам, а автоматическое выявление аномалий выявляет скрытые дефекты (например, неправильное крепление подшипников).
- Судостроение: На морских танкерах с дизельными двигателями BENTLY 1900/65A-00-08-01-01-00 контролирует вибрацию шпинделей. Устойчивость к корабельным вибрациям и двойная связь (Ethernet + RS-485) гарантируют надежную передачу данных даже в условиях плохой связи, а релейные выходы активируют сигналы тревоги при критических параметрах.
Сравнение с конкурентами
| Параметр | BENTLY 1900/65A-00-08-01-01-00 | Конкурентный модуль (Emerson CSI 9420) | Конкурентный модуль (Siemens S7-1500 + SM 1231 AI) |
|---|---|---|---|
| Количество каналов | 8 | 4 | 4 (требует модулей расширения) |
| Режим резервирования | Да (1+1, ≤10 мс) | Нет | Нет |
| Протоколы связи | OPC UA + Modbus TCP | Modbus TCP только | Требует дополнительного ПО для OPC UA |
| Сертификация ATEX | Да (Zone 2) | Да (Zone 2) | Нет |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для критических агрегатов с нулевым допуском к простою (основные турбины, компрессоры нефтегазовых станций) — выбирайте BENTLY 1900/65A-00-08-01-01-00 за режим резервирования, который гарантирует непрерывный мониторинг.
- Если требуется интеграция в разные системы управления (например, SCADA на OPC UA и локальная система на Modbus TCP) — модуль подходит лучше, чем конкуренты, за двойной протокол связи.
- Для систем Bently 3500 или агрегатов с сенсорами Bently — приоритетно выбирайте, так как он полностью интегрируется с существующей инфраструктурой, избежая конфликтов.
Меры предосторожности
- Перед запуском режима резервирования синхронизируйте основный и резервный модули через ПО Bently System 1 — несинхронизированные параметры приведут к ошибкам при переключении.
- Устанавливайте BENTLY 1900/65A-00-08-01-01-00 на расстоянии ≥1,5 м от высоковольтных кабелей и трансформаторов — электромагнитные помехи искажают сигналы вибрации и позиции.
- Регулярно обновляйте firmware модуля через официальный портал GE Digital — исправления улучшают стабильность работы протоколов и режима резервирования.
- Настройте эталонные значения для автоматического выявления аномалий с учетом характеристик агрегата (например, для турбины 3000 об/мин — эталонная вибрация ≤80 мкм) — не используйте универсальные параметры.
- Архивируйте логи данных ежемесячно и храните архивы не менее 5 лет — это требуется для аудитов безопасности и расследования инцидентов.
1900/65A-00-08-01-01-00
