Описание
Описание продукта

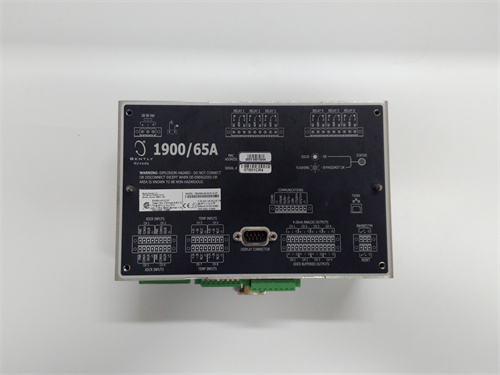

BENTLY 1900/65A-00-09-00-00-00 — это расширенный модуль мониторинга вибраций, позиции роторов и скорости вала производства Bently Nevada (часть GE Digital), разработанный для интеграции в систему мониторинга Bently 3500. Он специализируется на контроле крупных и сложных промышленных агрегатов: многосекционные центробежные компрессоры, газовые турбины большой мощности (≥10 МВт), электрогенераторы и тяжелые двигатели в энергетике, нефтегазе, тяжелой машиностроении и судостроении. Как ключевой элемент предупредительного обслуживания (PdM), BENTLY 1900/65A-00-09-00-00-00 обеспечивает непрерывное измерение параметров, критических для безопасности агрегатов — например, вибрацию на разных секциях компрессора или позицию ротора в условиях высоких нагрузок. Отличая się от базовых моделей серии (с 8 каналами), BENTLY 1900/65A-00-09-00-00-00 оснащен 9 независимыми каналами, что позволяет монторировать больше точек на одном агрегате без дополнительных модулей. Благодаря полной совместимости с сенсорами Bently (индуктивные датчики 330100 серии, акселерометры 330700 серии) и ПО Bently System 1, BENTLY 1900/65A-00-09-00-00-00 легко интегрируется в существующие инфраструктуры, становясь надежным средством для предотвращения аварийных отказов и увеличения срока службы дорогостоящего оборудования.
Параметры продукта
- Тип модуля: Модуль мониторинга вибраций, позиции ротора и скорости вала (для системы Bently 3500).
- Количество каналов: 9 независимых каналов, поддерживающих многотипные измерения.
- Диапазоны измерений:
- Вибрация: 0–254 мкм (peak-peak), частотный диапазон 0,1–10 000 Гц (подходит для низко- и высокоскоростных агрегатов);
- Позиция ротора: 0–5 мм (смещение вала относительно подшипников);
- Скорость вала: 0–30 000 об/мин, точность ±0,1% от номинальной скорости.
- Поддерживаемые сенсоры:
- Индуктивные датчики положения: Bently 330100, 330105 (для вибрации и позиции);
- Акселерометры: Bently 330700 (для широкополосной вибрации);
- Требования к сенсорам: питание 24 В DC, сигнал 4–20 мА.
- Точность измерений:
- Вибрация: ±1% от измеренного значения (в диапазоне 25–254 мкм);
- Позиция: ±0,01 мм (в диапазоне 0,5–5 мм);
- Скорость: ±0,1% FS (FS — полный диапазон).
- Расширенные функции:
- Спектральный анализ вибраций (0–40 000 линий, частота обновления 1 раз/секунда) для детальной диагностики дефектов;
- Поддержка протокола Modbus TCP для интеграции с SCADA-системами;
- Автоматическое фильтрация ложных сигналов (настраиваемый фильтр 0,1–100 мс).
- Питание: 24 В DC (подается от шасси Bently 3500); потребление энергии ≤18 ВА; защита от перегрузки и короткого замыкания.
- Рабочие условия: Температура 0 °C до +60 °C; влажность 5%–95% (без конденсации); устойчивость к вибрации ≤5 g (10–500 Гц); класс защиты IP20.
- Интерфейсы:
- RS-485 (связь с шасси Bently 3500);
- Ethernet (10/100 Mbps) для подключения к ПО Bently System 1 (удаленное мониторинга);
- 3 релейных выхода (250 В AC / 5 А) для сигналов тревоги (Alarm/Danger).
- Логирование: Хранение данных за 1,5 года (частота записи 1 раз/минута); экспорт в форматы CSV/XML для анализа тенденций.
- Сертификации: Соответствие стандартам IEC 61000-6-2, UL 508, CSA C22.2 No.14, ATEX Zone 2.
Преимущества и особенности
- 9 независимых каналов: Большее количество каналов по сравнению с базовыми моделями позволяет BENTLY 1900/65A-00-09-00-00-00 мониторировать больше точек на одном агрегате — например, 3 секции компрессора (по 3 канала на секцию) без дополнительных модулей, экономя пространство в шкафу.
- Высокая точность позиционирования: ±0,01 мм для измерения позиции ротора позволяет детектировать минимальные смещения (например, из-за износа подшипников или деформации вала) за несколько месяцев до полного отказа, давая время на планирование ремонта.
- Спектральный анализ в реальном времени: 40 000 линий спектра позволяют идентифицировать причину вибрации (например, износ зубчатого вала по гармоническим компонентам) — невозможно с модулями с меньшим разрешением.
- Совместимость с сенсорами Bently: Полная интеграция с оригинальными сенсорами Bently гарантирует максимальную точность — не требуется настройка адаптеров, достаточно подключить сенсор и выбрать тип измерения в ПО.
- Защита в опасных зонах: Сертификация ATEX Zone 2 позволяет использовать BENTLY 1900/65A-00-09-00-00-00 на нефтегазовых площадках или в химических цехах без дополнительных защитных корпусов.
Случаи применения в отраслях
- Энергетика: В ТЭЦ с газотурбинами мощностью 15 МВт BENTLY 1900/65A-00-09-00-00-00 мониторит вибрацию на 3 подшипниках турбины, позицию ротора и скорость вала (9 каналов в сумме). При превышении предупредительного порога вибрации (100 мкм) модуль через Modbus TCP передает данные в SCADA-систему, которая снижает нагрузку на турбину, а спектральный анализ определяет причину (например, небаланс).
- Нефтегаз: На многосекционных компрессорных станциях для транспортировки газа BENTLY 1900/65A-00-09-00-00-00 контролирует вибрацию на 3 секциях компрессора (3 канала на секцию). Индуктивные датчики измеряют минимальные смещения вала (до 0,01 мм), а логирование данных помогает планировать ТО в период низкой нагрузки, снижая потери производства.
- Тяжелая машиностроение: В заводах по производству тяжелых двигателей BENTLY 1900/65A-00-09-00-00-00 используется в линиях испытаний. 9 каналов позволяют мониторировать вибрацию на разных частях двигателя (шпиндель, кривошип, подшипники) при разных режимах нагрузки, подтверждая соответствие двигателя стандартам.
- Судостроение: На крупных морских судах с двумя главными дизельными двигателями BENTLY 1900/65A-00-09-00-00-00 контролирует вибрацию и скорость каждого двигателя (4 канала на двигатель + 1 канал для общих параметров). Устойчивость к корабельным вибрациям и удаленное мониторинга через Ethernet гарантируют безопасность плавания.
Сравнение с конкурентами
| Параметр | BENTLY 1900/65A-00-09-00-00-00 | Конкурентный модуль (Emerson CSI 9420) | Конкурентный модуль (Siemens S7-1500 + SM 1231 AI) |
|---|---|---|---|
| Количество каналов | 9 | 4 | 4 (требует 3 модуля для 12 каналов) |
| Спектральный анализ | 40 000 линий | 20 000 линий | Нет (требует дополнительного ПО) |
| Поддерживаемые сенсоры | Inductive probes, акселерометры Bently | Акселерометры | Общие аналоговые сенсоры |
| Сертификация ATEX | Да (Zone 2) | Да (Zone 2) | Нет |
| Гарантийный срок | 5 лет | 3 года | 3 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для крупных агрегатов с необходимостью мониторинга ≥9 точек (многосекционные компрессоры, мощные турбины) — выбирайте BENTLY 1900/65A-00-09-00-00-00, так как он заменяет несколько базовых модулей, экономя пространство и затраты.
- В системах Bently 3500 или с сенсорами Bently — приоритетно выбирайте, так как он полностью интегрируется с существующей инфраструктурой, избежая конфликтов и ошибок.
- Для детальной диагностики дефектов (например, износ зубчатых передач, небаланс ротора) — модуль подходит лучше, чем конкуренты, за счет высокого разрешения спектрального анализа.
Меры предосторожности
- Перед монтажем калибруйте сенсоры с модулем через ПО Bently System 1 — несоответствие калибровок приведет к ошибкам измерения и ложным сигналам тревоги.
- Устанавливайте BENTLY 1900/65A-00-09-00-00-00 на расстоянии ≥1 метра от мощных электродвигателей или трансформаторов — сильные электромагнитные поля искажают сигналы сенсоров.
- Регулярно обновляйте firmware модуля через официальный портал GE Digital — производитель выпускает исправления для известных уязвимостей и улучшения работы спектрального анализа.
- Настройте фильтрацию ложных сигналов под тип агрегата — для вибрационных компрессоров используйте фильтр 50–100 мс, для стабильных турбин — 0,1–10 мс.
- Архивируйте логи данных ежемесячно — это необходимо для анализа долгосрочных тенденций износа и доказательства соответствия требованиям безопасности при аудите.
