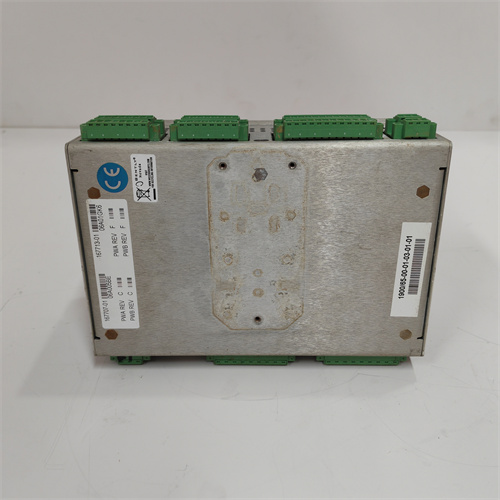

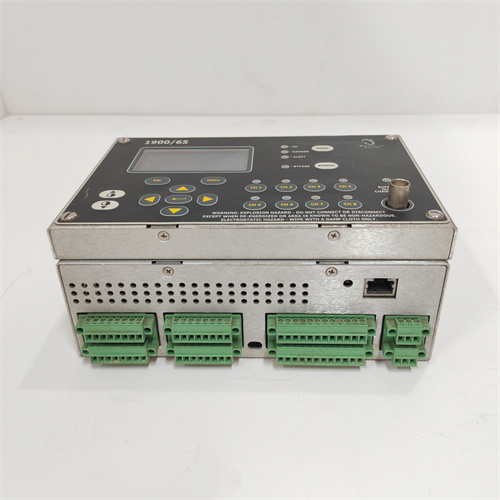

BENTLY 1900/65A-00-09-00-01-00

Описание

Описание продукта

Параметры продукта

• Тип модуля: Модуль мониторинга вибраций, позиции ротора и скорости вала (для системы Bently 3500).
• Количество каналов: 9 независимых каналов, поддерживающих многотипные измерения.
• Диапазоны измерений:
  • Вибрация: 0–254 мкм (peak-peak), частотный диапазон 0,1–10 000 Гц;
  • Позиция ротора: 0–5 мм (смещение вала относительно подшипников);
  • Скорость вала: 0–30 000 об/мин, точность ±0,1% от номинальной скорости.
• Поддерживаемые сенсоры:
  • Индуктивные датчики положения: Bently 330100, 330105 (вибрация, позиция);
  • Акселерометры: Bently 330700 (широкополосная вибрация);
  • Требования к сенсорам: питание 24 В DC, сигнал 4–20 мА.
• Точность измерений:
  • Вибрация: ±1% от измеренного значения (в диапазоне 25–254 мкм);
  • Позиция: ±0,01 мм (в диапазоне 0,5–5 мм);
  • Скорость: ±0,1% FS (FS — полный диапазон).
• Расширенные функции:
  • Поддержка протокола OPC UA для интеграции с современными SCADA/MES системами (например, Siemens WinCC, ABB Intouch);
  • Спектральный анализ вибраций (0–40 000 линий, частота обновления 1 раз/секунда);
  • Автоматическое фильтрация ложных сигналов (настраиваемый диапазон 0,1–100 мс);
  • Функция автоматического выявления аномалий (сравнение текущих данных с эталонными).
• Питание: 24 В DC (подается от шасси Bently 3500); потребление энергии ≤18 ВА; защита от перегрузки и короткого замыкания.
• Рабочие условия: Температура 0 °C до +60 °C; влажность 5%–95% (без конденсации); устойчивость к вибрации ≤5 g (10–500 Гц); класс защиты IP20.
• Интерфейсы:
  • RS-485 (связь с шасси Bently 3500);
  • Ethernet (10/100/1000 Mbps) с поддержкой OPC UA;
  • 3 релейных выхода (250 В AC / 5 А) для сигналов тревоги (Alarm/Danger).
• Логирование: Хранение данных за 1,5 года (частота записи 1 раз/минута); экспорт в форматы CSV/XML для анализа тенденций.
• Сертификации: Соответствие стандартам IEC 61000-6-2, UL 508, CSA C22.2 No.14, ATEX Zone 2.

Преимущества и особенности

1. 9 каналов для расширенного мониторинга: Большее количество каналов позволяет BENTLY 1900/65A-00-09-00-01-00 контролировать больше точек на одном агрегате — например, 3 секции компрессора (по 3 канала на секцию) или несколько подшипников турбины, без необходимости дополнительных модулей.
2. Поддержка OPC UA: Протокол OPC UA обеспечивает универсальную интеграцию с современными системами управления — не требуется настраивать специальные драйверы, что упрощает модернизацию существующих инфраструктур.
3. Высокая точность позиционирования: ±0,01 мм для измерения позиции ротора позволяет детектировать минимальные смещения (например, из-за износа подшипников или температурных деформаций) за несколько месяцев до полного отказа, давая время на планирование ремонта.
4. Спектральный анализ в реальном времени: 40 000 линий спектра позволяют идентифицировать причину вибрации (например, износ зубчатого вала по гармоническим компонентам) — невозможно с модулями с низким разрешением.
5. Защита в опасных зонах: Сертификация ATEX Zone 2 делает BENTLY 1900/65A-00-09-00-01-00 подходящим для нефтегазовых площадок и химических цехов без дополнительных защитных корпусов.

Случаи применения в отраслях

• Энергетика: В ТЭЦ с газотурбинами мощностью 15 МВт BENTLY 1900/65A-00-09-00-01-00 мониторит вибрацию на 3 подшипниках, позицию ротора и скорость вала (9 каналов в сумме). Через OPC UA данные передаются в SCADA-систему, которая при аномалиях (вибрация >100 мкм) снижает нагрузку на турбину, а спектральный анализ определяет причину (например, небаланс).
• Нефтегаз: На многосекционных компрессорных станциях BENTLY 1900/65A-00-09-00-01-00 контролирует вибрацию на каждой секции (3 канала) и скорость вала. Индуктивные датчики измеряют смещения вала до 0,01 мм, а логирование данных помогает планировать ТО в период низкой нагрузки, снижая потери производства.
• Тяжелая машиностроение: В заводах по производству тяжелых двигателей BENTLY 1900/65A-00-09-00-01-00 используется в линиях испытаний. 9 каналов позволяют мониторировать вибрацию на шпинделе, кривошипе и подшипниках при разных нагрузках, подтверждая соответствие двигателя стандартам.
• Судостроение: На крупных танкерах с двумя главными двигателями BENTLY 1900/65A-00-09-00-01-00 контролирует вибрацию и скорость каждого двигателя (4 канала на двигатель + 1 канал для общих параметров). Через OPC UA данные передаются в корабельную систему управления, а устойчивость к вибрациям гарантирует надежность в морских условиях.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

Советы по выбору

1. Для крупных агрегатов с необходимостью мониторинга ≥9 точек (многосекционные компрессоры, мощные турбины) — выбирайте BENTLY 1900/65A-00-09-00-01-00, так как он заменяет несколько базовых модулей, экономя пространство.
2. В объектах с современными SCADA/MES системами (например, цифровые ТЭЦ) — приоритетно выбирайте за поддержку OPC UA, которая упрощает интеграцию без дополнительных шлюзов.
3. Для систем Bently 3500 или с сенсорами Bently — модуль подходит лучше, чем конкуренты, за полную совместимость и отсутствие конфликтов.

Меры предосторожности

1. Перед монтажем калибруйте сенсоры с модулем через ПО Bently System 1 — несоответствие калибровок приведет к ошибкам и ложным сигналам тревоги.
2. Устанавливайте BENTLY 1900/65A-00-09-00-01-00 на расстоянии ≥1,5 м от высоковольтных кабелей — электромагнитные помехи искажают сигналы.
3. Регулярно обновляйте firmware через официальный портал GE Digital — исправления улучшают стабильность OPC UA и спектрального анализа.
4. Настройте фильтрацию ложных сигналов под тип агрегата: для компрессоров — 50–100 мс, для турбин — 0,1–10 мс.
5. Архивируйте логи ежемесячно и храните ≥5 лет — требуется для аудитов безопасности и расследования инцидентов.

1900/65A-00-09-00-01-00
