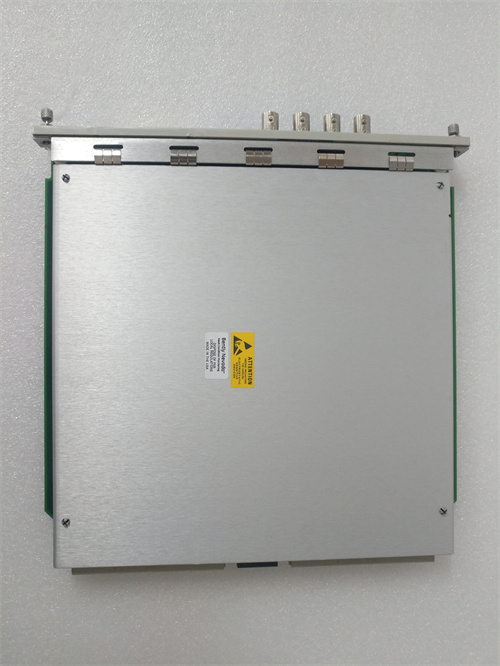

BENTLY 1900/65A 172323-01

Описание

Общие сведения о продукте

Описание продукта

1. Четыре канала и комплексный контроль параметров: Система BENTLY 1900/65A 172323-01 имеет 4 независимых канала, поддерживающих одновременно несколько типов сенсоров:
   • Индуктивные сенсоры (например, BENTLY 330980-51-00): Для измерения вибрации (0–500 мкм, пик-пик) и поперечного/осевого смещения (0.25–5 мм);
   • Термодатчики Pt100: Для контроля температуры подшипников (0–200 °C, точность ±0.5 °C);
   • Тахометры: Для измерения скорости вращения (0–10 000 об/мин, разрешение 1 об/мин).

     Например, в среднем компрессоре нефтегазовой станции 1900/65A 172323-01 подключен к 2 сенсорам вибрации, 1 датчику осевого смещения и 1 термодатчику подшипника: при превышении вибрации 45 мкм (предупреждение) или температуры 110 °C (предупреждение) система загорает желтый индикатор; при достижении 60 мкм (авария) или 130 °C (авария) — активирует выход «остановка», останавливая компрессор за 0.1 сек.

2. Цветной LCD-дисплей и гибкая настройка через локальный интерфейс: BENTLY 1900/65A 172323-01 оснащена 2.4-дюймовым цветным LCD-дисплеем, который отображает все параметры в реальном времени (графики тенденций, цифровые значения, статус каналов) — удобно для операторов, так как не требуется анализ сырых данных. Локальные кнопки и сенсорный колесо позволяют настраивать:
   • Уставки предупреждения/аварии для каждого параметра (например, вибрация: предупреждение 40 мкм, авария 60 мкм);
   • Интервалы архивации (1, 5 или 10 минут);
   • Тип реакции на аварию (только сигнализация, остановка механизма, отправка сообщения на внешний контроллер).

     В прокатной линии оператор через дисплей 1900/65A 172323-01 настраивает уставку скорости роликов (минимальная 50 об/мин, максимальная 500 об/мин) и видит график изменения вибрации за последние 2 часа — это помогает своевременно выявлять нестабильность работы.

3. Архивция данных и удаленный доступ через Ethernet: BENTLY 1900/65A 172323-01 имеет встроенную память для архивации до 90 дней данных (логи событий, история параметров) и Ethernet-порт (10/100 Мбит/с) для удаленного доступа через ПО BENTLY 1900 Data Viewer. Это позволяет инженерам из удаленного офиса:
   • Выгружать архивные данные для анализа тенденций износа (например, увеличение вибрации компрессора за месяц);
   • Корректировать уставки без посещения объекта;
   • Мониторировать состояние механизма в реальном времени.

     В электростанции с несколькими генераторами 1900/65A 172323-01 на каждом генераторе передают данные на центральный сервер — инженер видит состояние всех устройств через единый интерфейс и планирует техническое обслуживание без остановки производства.

Технические параметры

• Тип системы: Расширенная автономная система мониторинга и защиты;
• Количество каналов: 4 (индependентные, настраиваемые);
• Поддерживаемые параметры и сенсоры:
  • Вибрация: 0–500 мкм (пик-пик), частотный диапазон 0.1–1000 Гц (индуктивные сенсоры);
  • Смещение (осевое/поперечное): 0.25–5 мм (индуктивные сенсоры);
  • Температура: 0–200 °C (Pt100, точность ±0.5 °C);
  • Скорость: 0–10 000 об/мин (индуктивные/оптические тахометры);
• Входы/выходы:
  • Входы: 4 × аналоговых (0–10 В DC), 1 × цифровой (сигнал «Готовность»);
  • Выходы: 4 × цифровых (24 В DC, 2 А), 2 × аналоговых (4–20 мА, для передачи параметров в SCADA);
• Архив и коммуникация:
  • Архив: До 90 дней (память 8 ГБ);
  • Интерфейсы: Ethernet (10/100 Мбит/с, Modbus TCP), USB 2.0 (для локальной настройки);
• Питание:
  • Напряжение: 24 В DC ±15% (альтернативно 110/220 В AC, опционально);
  • Потребляемый ток: ≤200 мА (при 24 В DC);
• Операционные условия:
  • Температурный диапазон: -20 °C до +65 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP54 (для настенного монтажа);
  • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.2 мм);
• Механические параметры:
  • Тип монтажа: Настенное, DIN-рейка (опционально);
  • Размеры (длина × ширина × высота): 200 mm × 150 mm × 80 mm;
  • Вес: ~1.2 кг;
  • Дисплей: 2.4 дюйма, цветной LCD (разрешение 320×240 пикселей);
• Совместимость:
  • Сенсоры: BENTLY 330980-51-00, BENTLY 9200 серии, Pt100, индуктивные тахометры;
  • ПО: BENTLY 1900 Data Viewer, Modbus TCP-клиенты;
• Стандарты соответствия: IEC 61000-6-2 (EMC), IEC 60947-5-1 (выходы), CE, UL 508.

Преимущества и особенности

1. Комплексный контроль: 4 канала для разных параметров (вибрация, смещение, температура, скорость) — не требуется покупка отдельных модулей.
2. Удобная визуализация: Цветной LCD-дисплей с графиками тенденций позволяет операторам быстро оценивать состояние механизма.
3. Длинный архив: Сохранение данных до 90 дней облегчает анализ долгосрочных тенденций износа и планирование обслуживания.
4. Удаленный доступ: Ethernet-интерфейс с Modbus TCP позволяет управлять системой из удаленного места, снижая затраты на техническое обслуживание.
5. Устойчивость в суровых условиях: IP54 и работа в диапазоне -20 °C до +65 °C делают систему подходящей для влажных, пыльных или холодных промышленных средах.

Примеры применения

1. Энергетика (автономный дизельный генератор 500 кВт):
   • Задача: Мониторинг вибрации двигателя (≤50 мкм), температуры подшипников (≤120 °C), скорости (1500 об/мин) и осевого смещения ротора (≤1.5 мм), с защитой от перегрузки.
   • Конфигурация: BENTLY 1900/65A 172323-01 подключен к 2 сенсорам вибрации, 1 термодатчику и 1 сенсору осевого смещения. При падении скорости до 1450 об/мин система активирует сигнальную лампу; при превышении температуры 120 °C — останавливает генератор и сохраняет событие в архив. Инженеры из центрального офиса через Ethernet выгружают архив и выявляют, что перегрев вызван засорением радиатора.
2. Н нефтегазовая промышленность (средний центробежный насос):
   • Задача: Контроль поперечного смещения ротора (≤1 мм), вибрации (≤40 мкм) и температуры двух подшипников (≤110 °C), с передачей данных в локальную SCADA.
   • Конфигурация: BENTLY 1900/65A 172323-01 передает данные о температуре и вибрации в SCADA через Modbus TCP (аналоговые выходы 4–20 мА). При смещении ротора 1.1 мм система отправляет предупреждение в SCADA и на дисплей; при 1.2 мм — останавливает насос. Архив данных за 30 дней помогает инженерам выявить связь между увеличением вибрации и периодическим перегрузкой насоса.
3. Металлургия (прокатная линия стального листа):
   • Задача: Мониторинг вибрации двух прокатных роликов (≤50 мкм), скорости (100–500 об/мин) и температуры подшипников (≤120 °C), с синхронизацией с конвейером.
   • Конфигурация: BENTLY 1900/65A 172323-01 подключен к 2 сенсорам вибрации, тахометру и 2 термодатчикам. Данные о скорости передаются в контроллер конвейера через цифровой выход — при расхождении скоростей более 10% система корректирует работу конвейера. Цветной дисплей показывает график вибрации за последние часы, позволяя операторам своевременно выявлять дисбаланс роликов.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте BENTLY 1900/65A 172323-01 если вам нужно комплексное автономное мониторинга средне и высокоинтенсивных роторных механизмов (компрессоры, насосы, генераторы) с контролем нескольких параметров, архивом данных и удаленным доступом. Оптимально для энергетики, нефтегазовой и металлургической промышленности.
• Предостережения:
  • При монтаже обеспечьте защиту Ethernet-кабеля от механических повреждений — используйте металлические трубы или защищенные каналы;
  • Регулярно создавайте резервную копию конфигурации через USB — защита от потери настроек при сбросе питания;
  • Не подключайте одновременно более 4-х сенсоров — перегрузка каналов приведет к искажению данных;
  • Калибруйте сенсоры, подключенные к системе, 1 раз в год — поддерживает точность измерений и надежность защиты
