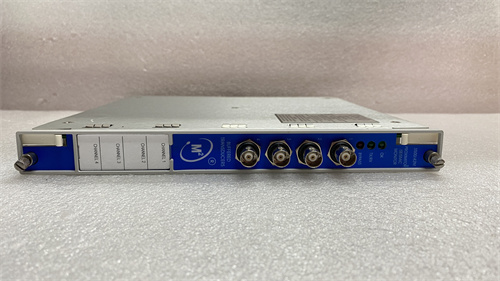

BENTLY 3300/61 – модуль мониторинга положения вала для систем защиты ротационных машин Bently Nevada
[Ссылка на продукт BENTLY 3300/61](здесь будет предоставленный адрес ссылки) является специализированным компонентом системы мониторинга и защиты ротационного оборудования Bently Nevada (GE Vernova), предназначенным для точного измерения положения вала и детектирования опасных девиаций. BENTLY 3300/61 сочетает в себе высокую чувствительность, избыточный дизайн и интеграцию с системами защиты, что делает его критически важным для предотвращения столкновений роторов с статорами в турбинах, компрессорах и других крупных агрегатах.
Описание продукта
BENTLY 3300/61 представляет собой дважды избыточный (dual-channel) модуль мониторинга положения вала, разработанный для системы Bently Nevada 3300. Данный модуль обрабатывает сигналы от индуктивных датчиков положения (например, серии Bently 3300 XL) и преобразует их в цифровые данные, отображающие радиальное или осевое смещение вала, а также генерирует сигналы алерта или аварийной остановки при превышении безопасных порогов. [Ссылка на BENTLY 3300/61](здесь будет предоставленный адрес ссылки) подтверждает его соответствие стандартам безопасности SIL 2 (IEC 61508) и требованиям к работе в суровых промышленных условиях (высокие температуры, вибрации, электромагнитные помехи). BENTLY 3300/61 имеет модульную конструкцию для легкой установки в шасси Bently 3300, а совместимость с программным обеспечением Bently Nevada System 1 позволяет выполнять детальный анализ трендов положения вала и планировать профилактическое обслуживание. Особенно важна его избыточность: каждый канал работает независимо, что гарантирует непрерывный контроль даже при сбое одного канала – критический фактор для оборудования, где повреждение вала может привести к миллионным потерям.
Параметры продукта
- Производитель: Bently Nevada (GE Vernova)
- Модель: BENTLY 3300/61
- Тип: Двухканальный модуль мониторинга положения вала (радиальное/осевое смещение)
- Поддерживаемые датчики: Индуктивные датчики Bently 3300 XL, 3300 (диапазон зазора 0.25–2.5 мм)
- Диапазон измерений:
- Радиальное смещение: 0–500 мкм (пик-пик)
- Осевое смещение: 0–25 мм (поперечное перемещение)
- Точность измерений: ±0.5% от полного диапазона (при 25 °C)
- Частотный диапазон: 0–1 кГц (оптимизирован для статического и низкочастотного движения вала)
- Выходные сигналы:
- Аналоговые: 4–20 мА (для каждого канала, пропорционально смещению)
- Цифровые: SPDT реле для алерта/аварии (номинал 250 В АС, 5 А)
- Коммуникационные интерфейсы: RS-485 (Modbus RTU), опциональный Ethernet ( для интеграции с SCADA)
- Совместимость: Шасси Bently 3300, ПО Bently Nevada System 1, SCADA-системы (GE iFIX, Siemens WinCC)
- Рабочая температура: от -20 °C до 70 °C
- Влагостойкость: до 95% без конденсации
- Защита: IP20 (при установке в шасси)
- Питание: 24 В ДС (±10%), потребление: 4 Вт на два канала
- Габаритные размеры: Ширина 44 мм, высота 177 мм, глубина 229 мм (стандарт Bently 3300)
- Сертификации: SIL 2, CE, UL, CSA
Преимущества и особенности
BENTLY 3300/61 обладает ключевыми преимуществами для защиты ротационного оборудования:
- Двойная избыточность: Независимая работа каналов гарантирует непрерывный мониторинг даже при технических проблемах с одним каналом, что критично для аварийно-безопасных систем.
- Высокая точность и чувствительность: Точность ±0.5% позволяет детально отслеживать минимальные смещения вала, выявляя дефекты (например, износ подшипников, несоосность) на ранней стадии.
- Интеграция с системами защиты: Поддержка SIL 2 и сигналы аварийной остановки интегрируют BENTLY 3300/61 в комплексные системы защиты, автоматически останавливая агрегат при опасном смещении вала.
- Надежность в экстремальных условиях: Работа в диапазоне -20–70 °C и защита от электромагнитных помех делают модуль подходящим для нефтеперерабатывающих заводов, электростанций и других суровых объектов.
- Удобство анализа: Совместимость с Bently Nevada System 1 позволяет строить тренды смещения вала, выполнять диагностику и планировать обслуживание, снижая простои оборудования.
Примеры применения в отраслях
BENTLY 3300/61 широко используется в отраслях с крупными ротационными агрегатами:
- Энергетика: В атомных и тепловых электростанциях модуль BENTLY 3300/61 мониторит радиальное смещение валов турбин и генераторов. При увеличении смещения (например, из-за повреждения подшипника) модуль отправляет сигнал на остановку агрегата, предотвращая столкновение ротора с статором и катастрофическое разрушение.
- Нефтегазовая промышленность: На газопроводах и нефтеперерабатывающих заводах модуль отслеживает осевое смещение валов компрессоров и центробежных насосов. Детальная аналитика через System 1 позволяет выявлять износ упорных подшипников и планировать замену без остановки всего процесса.
- Химическая промышленность: В крупных химических реакторах с ротационными агрегатами BENTLY 3300/61 контролирует положение вала смесителей, предотвращая контакт с стенками реактора и утечку агрессивных химикатов.
- Металлургия: В сталелитейных заводах модуль мониторит валы вентиляторов высокотемпературных печей и электродных агрегатов, обеспечивая безопасность работы и предотвращая остановки плавильных процессов.
- Транспорт: В портах и терминалах модуль отслеживает положение валов конвейерных приводов и элеваторов, снижая риски поломок и обеспечивая бесперебойную работу логистических цепочек.
Сравнение с конкурентами
BENTLY 3300/61 выгодно отличается от аналогов благодаря специализации на защите ротационного оборудования:
- По сравнению с модулем Emerson CSI 9420, BENTLY 3300/61 предлагает стандартную двойную избыточность (а не опциональную) и лучшую интеграцию с системой Bently 3300, что упрощает монтаж и настройку.
- В отличие от универсальных модулей Siemens S7-1500 с аналоговыми входами, BENTLY 3300/61 имеет сертификацию SIL 2 и оптимизированный диапазон для измерения положения вала – параметры, критические для аварийно-безопасных систем.
- По сравнению с модулем Rockwell Automation 1756-IF16H, BENTLY 3300/61 имеет расширенный температурный диапазон (-20–70 °C против 0–60 °C) и более высокую точность измерений, что делает его более надежным в суровых условиях.
Советы по выбору и предостережения
Советы по выбору
- При выборе BENTLY 3300/61 убедитесь в совместимости с вашими датчиками: оптимально работает с индуктивными датчиками Bently 3300 XL – для других типов может потребоваться адаптер.
- Оцените требования к безопасности: модуль подходит для систем SIL 2; для SIL 3 рассмотрите комбинацию с дополнительными модулями Bently Nevada.
- Учтите тип мониторинга: выберите модификацию BENTLY 3300/61 для радиального или осевого смещения вала в зависимости от особенностей вашего оборудования.
Предостережения
- При монтаже модуля в шасси убедитесь в плотном замыкании контактов – ослабленные соединения могут привести к потере сигнала и нестабильной работе.
- Регулярно калибруйте модуль (не реже 1 раза в год) в соответствии с руководством производителя – точность измерений напрямую влияет на эффективность защиты оборудования.
- Не эксплуатируйте BENTLY 3300/61 за пределами заявленного диапазона питания (24 В ДС ±10%) – перепады напряжения могут привести к выходу модуля из строя.
- Используйте только оригинальные кабели для подключения датчиков – некачественные кабели увеличивают помех и снижают точность, что может привести к ложным сигналам аварии.
