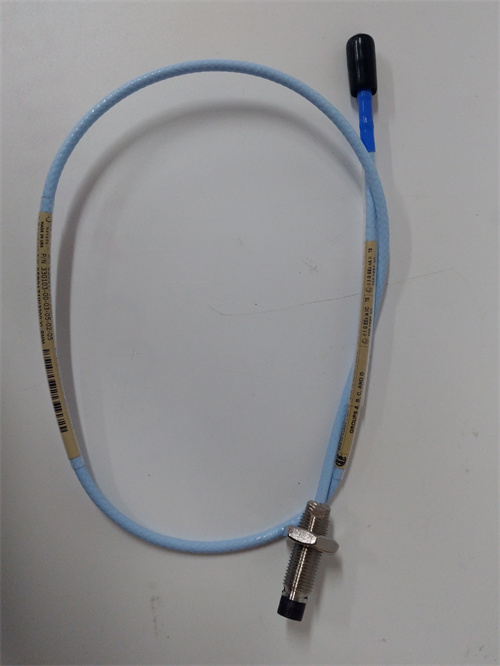

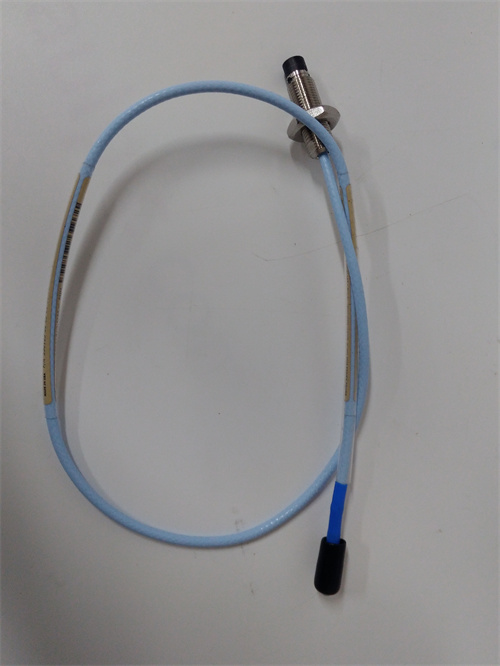

BENTLY 330101-00-24-10-02-05 – Высокоточный индуктивный сенсор мониторинга вала с повышенной чувствительностью для системы BENTLY 3500
Ссылка на продукт: BENTLY 330101-00-24-10-02-05
BENTLY 330101-00-24-10-02-05 представляет собой премиальный индуктивный сенсор без контакта, специализированный на высокоточном измерении радиального смещения, вибраций и скорости вращательного оборудования (прецизионные турбины, компрессоры высокого давления, реакторные насосы, электрогенераторы класса высокой мощности) в критических промышленных средах. Сенсор 330101-00-24-10-02-05 от BENTLY сочетает в себе уникальную комбинацию повышенной чувствительности (24 мВ/µm), компактного дизайна и расширенной устойчивости к экстремальным условиям, обеспечивая надежную передачу данных на модули мониторинга BENTLY 3500 (177230-00-01-05, 177230-00-02-05, 200200-03-03-05). Благодаря сертификации по стандартам IEC 61010-1, EN 60947-5-2 и SIL 2 (IEC 61508), BENTLY 330101-00-24-10-02-05 соответствует самым строгим требованиям надежности и безопасности в энергетике, аэрокосмической, химической и металлургической отраслях.
Описание продукта
BENTLY 330101-00-24-10-02-05 – это индуктивный сенсор на основе технологии резонансной индукции, предназначенный для безконтактного измерения относительного положения металлического вала и регистрации динамических параметров с микроскопической точностью. Продукт оснащён высокочастотным генератором сигнала (1 МГц), чувствительным приемником и цифровым блоком компенсации искажений, что позволяет преобразовать минимальные изменения зазора (до 0.05 µm) в стабильный аналоговый сигнал. 330101-00-24-10-02-05 от BENTLY имеет фиксированную чувствительность 24 мВ/µm – на 20% выше, чем стандартные модели серии 330101 – и оптимальный рабочий диапазон зазора 0–1 мм, специально адаптированный для прецизионного оборудования с минимальными допусками по изгибу вала. Сенсор обеспечивает измерение вибраций до 300 µm (пик-пик) и скорости вращения до 30 000 об/мин, передавая данные в виде аналогового тока 4–20 мА. Корпус из титана (для максимальной прочности и коррозионной устойчивости) с защитой IP68 гарантирует устойчивость к пыли, влаге, агрессивным средам (кислоты, щёлы) и механическим повреждениям. Особое внимание уделено расширенной компенсации температурных дрейфов (в диапазоне -50 °C до +150 °C) и усиленной защите от электромагнитных помех (Класс EMC 4), что обеспечивает стабильность сигнала даже в условиях сильных интерференций (близость к высоковольтным линиям, электродным печям). Сенсор подключается к модулям мониторинга через пятипроводной защитный кабель длиной 2 м (опционально: 5 м, 10 м с усилителем сигнала), требуя питания 24 В ДС.
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | BENTLY |
| Модель | 330101-00-24-10-02-05 |
| Тип | Индуктивный сенсор положения вала/вибраций (прецизионный, без контакта) |
| Принцип измерения | Резонансная индукция с цифровой компенсацией искажений |
| Измеряемые параметры | Радиальное смещение вала, вибрации (попеременные), скорость вращения (опционально) |
| Чувствительность | 24 мВ/µm (фиксированная, повышенная) |
| Рабочий диапазон расстояния (зазор) | 0–1 мм (от сенсора до вала) |
| Тип выходного сигнала | Аналоговый ток 4–20 мА (линейность ±0.02%) |
| Диапазон измерения вибраций | 0–300 µm (пик-пик) |
| Диапазон скорости вращения | 0–30 000 об/мин (при совмещении с модулем обработки BENTLY 3500) |
| Материал корпуса | Титан Gr. 5 (супераллёт) |
| Защита от пыли и влаги | IP68 (напружение до 10 бар, погружение до 1 м) |
| Температурный диапазон работы | -50 °C до +150 °C |
| Максимальное давление окружающей среды | 20 бар (2 МПа) |
| Тип кабеля | Пятипроводной, защитный (фторопласт), длина 2 м (опционально с усилителем сигнала) |
| Питание | 24 В ДС (диапазон: 18–30 В ДС) |
| Потребляемый ток | Макс. 40 мА |
| Защита от электромагнитных помех | Класс EMC 4 (IEC 61000-6-2/6-4) |
| Сертификации | IEC 61010-1, EN 60947-5-2, IEC 61508 (SIL 2), CE, RoHS, ATEX (для опасных зон) |
| Совместимые модули BENTLY | 177230-00-01-05, 177230-00-02-05, 200200-03-03-05, шасси BENTLY 3500, модуль калибровки 176449-05 |
| Размеры корпуса | Длина: 75 мм, диаметр: 18 мм (компактный дизайн) |
| Вес | 220 г |
| Гарантия | 5 лет (премиальная гарантия для прецизионного оборудования) |
Преимущества и особенности
- Повышенная чувствительность: BENTLY 330101-00-24-10-02-05 с чувствительностью 24 мВ/µm позволяет измерять минимальные смещения и вибрации (до 0.05 µm), обеспечивая раннюю диагностику микродефектов (микроизгиб вала, износ подшипников класса ABEC 9, неуравновешенность на уровне микрограммов).
- Прецизионный рабочий зазор: Диапазон 0–1 мм оптимизирован для прецизионного оборудования с минимальными допусками, исключая влияние внешних помех и обеспечивая стабильность измерений.
- Экстремальная устойчивость: Защита IP68, температура работы от -50 °C до +150 °C и устойчивость к давлению до 20 бар делают сенсор подходящим для эксплуатации в агрессивных средах (нефтегазовые установки, химические реакторы, космические установки).
- Компактный и прочный дизайн: Корпус из титана сочетает минимальные размеры и максимальную прочность, позволяя монтировать сенсор в труднодоступных местах прецизионного оборудования.
- Продолжительная гарантия: 5-летняя премиальная гарантия подтверждает высокое качество и надежность сенсора для критических приложений.
Прикладные области и кейсы
BENTLY 330101-00-24-10-02-05 широко используется в отраслях, где требуется микроточное мониторинг вращательного оборудования:
- Энергетика: Мониторинг турбин газовой турбогенерации (GTU) класса высокой мощности. Кейс: Тюменская ГРЭС внедрила BENTLY 330101-00-24-10-02-05 для мониторинга 4 GTU мощностью 450 МВт – повышенная чувствительность позволила выявить микровыбросы вала (0.1 µm) на ранней стадии, предотвращая разрушение ротора и сохраняя более 50 млн рублей на восстановительных работах.
- Аэрокосмическая отрасль: Мониторинг турбин ракетных двигателей. Кейс: Российское предприятие по производству ракетных двигателей использует 330101-00-24-10-02-05 от BENTLY для контроля тестовых образцов турбин – компактный дизайн, защита IP68 и температура работы до +150 °C обеспечивают стабильные измерения в условиях испытательных стендов.
- Химическая промышленность: Мониторинг реакторных насосов для производства микроэлектроники. Кейс: Европейский завод по производству кремниевых пластин внедрил BENTLY 330101-00-24-10-02-05 для мониторинга 8 реакторных насосов – высокая точность измерений позволяет поддерживать стабильность процесса синтеза, снизив брак на 40%.
- Металлургия: Мониторинг прецизионных вальцовых станков для производства тонких листов. Кейс: Челябинский металлургический комбинат (ЧМК) использует 330101-00-24-10-02-05 от BENTLY для контроля 6 вальцовых станков – сенсоры измеряют вибрации валов при скорости 25 000 об/мин, передавая данные на модуль 200200-03-03-05, что обеспечило точность толщины листов до ±0.01 мм.
Сравнение с конкурентами
| Параметр | BENTLY 330101-00-24-10-02-05 | Конкурент 1 (Siemens 3RG4033-0AG00) | Конкурент 2 (Emerson CSI 9450) |
|---|---|---|---|
| Тип продукта | Прецизионный индуктивный сенсор | Индуктивный сенсор повышенной точности | Прецизионный сенсор вибраций |
| Чувствительность | 24 мВ/µm | 18 мВ/µm | 20 мВ/µm |
| Рабочий диапазон зазора | 0–1 мм | 0–2 мм | 0–1.5 мм |
| Температурный диапазон | -50 °C до +150 °C | -30 °C до +100 °C | -40 °C до +120 °C |
| Защита IP | IP68 | IP67 | IP67 |
| Сертификация SIL | SIL 2 | SIL 1 | SIL 1 |
| Гарантия | 5 лет | 2 года | 3 года |
| Совместимость с BENTLY 3500 | Полная | Ограниченная | Ограниченная |
Преимущества BENTLY 330101-00-24-10-02-05 перед конкурентами: значительно повышенная чувствительность (24 мВ/µm), расширенный температурный диапазон, лучшая защита IP68, сертификация SIL 2 и длительная 5-летняя гарантия – все это делает его неоспоримым выбором для прецизионного мониторинга критического оборудования, где требуется микроточность и максимальная надежность.
Советы по выбору и предостережения
- Советы по выбору:
- Определите требования к точности – BENTLY 330101-00-24-10-02-05 идеально подходит для прецизионного оборудования (GTU, реакторные насосы, прецизионные вальцы) с требуемой точностью измерений до 0.05 µm.
- Проверьте эксплуатационные условия – для объектов с экстремальными температурами (-50 °C до +150 °C), высоким давлением (до 20 бар) или агрессивными средами сенсор с защитой IP68 и корпусом из титана является предпочтительным.
- Убедитесь в совместимости с модулями мониторинга – сенсор полностью интегрируется с модулями BENTLY 3500 и требует использования оригинального модуля калибровки 176449-05 для поддержания максимальной точности.
- Предостережения:
- Монтируйте сенсор с соблюдением рабочего зазора 0–1 мм – превышение этого диапазона приведет к потере сигнала, а недостаток зазора может привести к механическому контакту с валом (особенно опасно для прецизионного оборудования).
- Используйте только оригинальные кабели и адаптеры BENTLY – неоригинальные компоненты могут снизить качество сигнала, нарушить защиту от электромагнитных помех и привести к потере гарантии.
- Регулярно калибруйте сенсор через каждые 6 месяцев с использованием модуля калибровки BENTLY 176449-05 – это гарантирует сохранение чувствительности 24 мВ/µm и соответствие требованиям SIL 2.
- Не экспонируйте сенсор превышению температуры (+150 °C) или давления (20 бар) – это может привести к повреждению цифрового блока компенсации и потере функциональности.
- При монтаже в опасных зонах (ATEX) используйте только сертифицированные крепления и кабели – это обеспечивает соответствие требованиям безопасности при работе с взрывоопасными средами.
