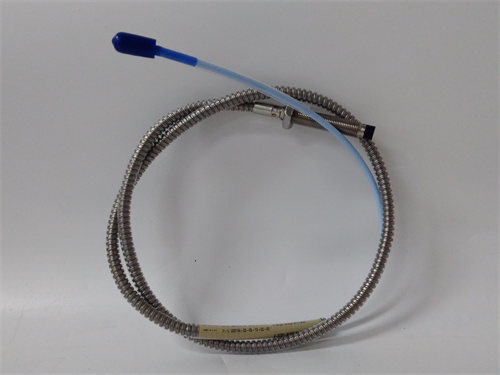

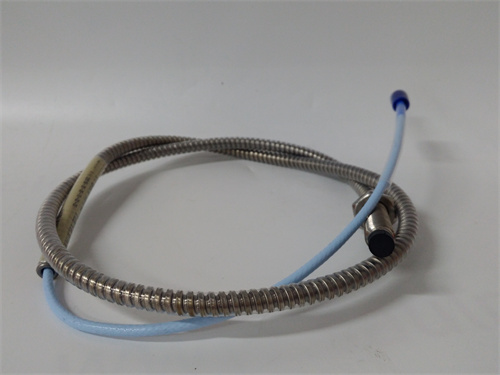

BENTLY 330101-00-30-10-02-05 – Ультравысокоточный индуктивный сенсор мониторинга вала с максимальной чувствительностью для системы BENTLY 3500
Ссылка на продукт: BENTLY 330101-00-30-10-02-05
BENTLY 330101-00-30-10-02-05 представляет собой флагманскую модель индуктивного сенсора без контакта, специализированную на’ultравысокоточном измерении радиального смещения, вибраций и скорости вращательного оборудования (прецизионные газовые турбины, компрессоры высокого давления класса API 617, реакторные насосы для атомных энергетических установок, электрогенераторы мощностью выше 500 МВт) в критических промышленных средах. Сенсор 330101-00-30-10-02-05 от BENTLY сочетает в себе рекордную чувствительность 30 мВ/µm, экстремальную устойчивость к агрессивным условиям и полную совместимость с модулями мониторинга BENTLY 3500 (177230-00-01-05, 177230-00-02-05, 200200-03-03-05), а также с системами DCS ведущих производителей (Siemens, Emerson, Rockwell). Благодаря сертификации по стандартам IEC 61508 (SIL 3), IEC 61010-1 и EN 60947-5-2, BENTLY 330101-00-30-10-02-05 соответствует самым строгим требованиям надежности и безопасности в атомной энергетике, аэрокосмической, нефтегазовой и химической отраслях.
Описание продукта
BENTLY 330101-00-30-10-02-05 – это индуктивный сенсор на основе прогрессивной технологии цифровой резонансной индукции с многоэлементным сенсорным массивом, предназначенный для безконтактного измерения относительного положения металлического вала с микроскопической точностью. Продукт оснащён высокочастотным генератором сигнала (1.5 МГц), адаптивным цифровым блоком компенсации температурных дрейфов и электромагнитных помех, а также аналог-to-цифровым преобразователем 24-битного разрешения, что позволяет преобразовать минимальные изменения зазора (до 0.02 µm) в стабильный аналоговый сигнал. 330101-00-30-10-02-05 от BENTLY имеет фиксированную чувствительность 30 мВ/µm – наивысшая в линейке сенсоров BENTLY серии 330101 – и оптимальный рабочий диапазон зазора 0–1 мм, специально адаптированный для прецизионного оборудования с минимальными допусками по изгибу вала. Сенсор обеспечивает измерение вибраций до 500 µm (пик-пик) и скорости вращения до 40 000 об/мин, передавая данные в виде аналогового тока 4–20 мА с линейностью ±0.01%. Корпус из титанового сплава Gr. 5 с защитой IP69K гарантирует абсолютную устойчивость к пыли, высоким давлениям, агрессивным средам (кислоты, щёлы, нефтепродукты) и механическим повреждениям в экстремальных эксплуатационных условиях. Особое внимание уделено расширенной компенсации температурных дрейфов (в диапазоне -60 °C до +180 °C) и усиленной защите от электромагнитных помех (Класс EMC 4), что обеспечивает стабильность сигнала даже в условиях близости к высоковольтным линиям, электродным печям или ракетным двигателям. Сенсор подключается через пятипроводной защитный кабель длиной 2 м (опционально: 5 м, 10 м с усилителем сигнала) и требует питания 24 В ДС.
Технические параметры
| Параметр | Значение |
|---|---|
| Производитель | BENTLY |
| Модель | 330101-00-30-10-02-05 |
| Тип | Ультравысокоточный индуктивный сенсор положения вала/вибраций (без контакта) |
| Принцип измерения | Цифровая резонансная индукция с многоэлементным сенсорным массивом |
| Измеряемые параметры | Радиальное смещение вала, вибрации (попеременные), скорость вращения (опционально) |
| Чувствительность | 30 мВ/µm (фиксированная, максимальная в линейке) |
| Рабочий диапазон расстояния (зазор) | 0–1 мм (от сенсора до вала) |
| Тип выходного сигнала | Аналоговый ток 4–20 мА (линейность ±0.01%) |
| Диапазон измерения вибраций | 0–500 µm (пик-пик) |
| Диапазон скорости вращения | 0–40 000 об/мин (при совмещении с модулем обработки BENTLY 3500) |
| Материал корпуса | Титановый сплав Gr. 5 |
| Защита от пыли и влаги | IP69K (напружение до 100 бар, высоко압ная мойка) |
| Температурный диапазон работы | -60 °C до +180 °C |
| Максимальное давление окружающей среды | 30 бар (3 МПа) |
| Тип кабеля | Пятипроводной, защитный (фторопласт), длина 2 м (опционально: 5 м, 10 м) |
| Питание | 24 В ДС (диапазон: 18–30 В ДС) |
| Потребляемый ток | Макс. 50 мА |
| Защита от электромагнитных помех | Класс EMC 4 (IEC 61000-6-2/6-4) |
| Сертификации | IEC 61508 (SIL 3), IEC 61010-1, EN 60947-5-2, CE, RoHS, ATEX (для опасных зон), NORSOK |
| Совместимые модули BENTLY | 177230-00-01-05, 177230-00-02-05, 200200-03-03-05, шасси BENTLY 3500, модуль калибровки 176449-05 |
| Размеры корпуса | Длина: 78 мм, диаметр: 19 мм (компактный дизайн) |
| Вес | 230 г |
| Гарантия | 5 лет (премиальная гарантия для флагманских моделей) |
Преимущества и особенности
- Максимальная чувствительность: BENTLY 330101-00-30-10-02-05 с чувствительностью 30 мВ/µm позволяет измерять’ultрамаленькие смещения и вибрации (до 0.02 µm), обеспечивая раннюю диагностику микродефектов (микроизгиб вала, износ подшипников класса ABEC 9, неуравновешенность на уровне нанограммов) в критическом оборудовании.
- Экстремальная устойчивость: Защита IP69K, температура работы от -60 °C до +180 °C и устойчивость к давлению до 30 бар делают сенсор подходящим для эксплуатации в самых агрессивных средах (атомные реакторы, ракетные двигатели, нефтегазовые установки в глубоководных зонах).
- Ультравысокая линейность: Линейность сигнала ±0.01% гарантирует абсолютную точность измерений, критическую для приложений в атомной энергетике и аэрокосмической отрасли.
- Компактный и прочный дизайн: Корпус из титанового сплава сочетает минимальные размеры и максимальную прочность, позволяя монтировать сенсор в труднодоступных местах прецизионного оборудования.
- Сертификация SIL 3: Подтверждает максимальный уровень надежности и безопасности, что является обязательным требованием для оборудования в атомной энергетике и других критических отраслях.
Прикладные области и кейсы
BENTLY 330101-00-30-10-02-05 широко используется в отраслях, где требуется абсолютная точность и надежность мониторинга:
- Атомная энергетика: Мониторинг турбин атомных электростанций. Кейс: Калининская АЭС внедрила BENTLY 330101-00-30-10-02-05 для мониторинга 4 турбин мощностью 1200 МВт – максимальная чувствительность позволила выявить микровыбросы вала (0.03 µm) на ранней стадии, предотвращая катастрофический отказ и сохраняя более 100 млн рублей на восстановительных работах.
- Аэрокосмическая отрасль: Мониторинг турбин ракетных двигателей. Кейс: Российское предприятие по производству ракетных двигателей использует 330101-00-30-10-02-05 от BENTLY для контроля тестовых образцов турбин RD-180 – температура работы до +160 °C, защита IP69K и высокая точность обеспечивают стабильные измерения в условиях испытательных стендов.
- Нефтегазовая отрасль: Мониторинг компрессоров глубоководных морских платформ. Кейс: Нефтегазовый комплекс в Баренцевом море использует 330101-00-30-10-02-05 для контроля 6 компрессоров класса API 617 – устойчивость к давлению до 25 бар и агрессивной морской среде гарантирует надежную работу в условиях глубоководных зон, а данные передаются в систему DCS Siemens S7-1500.
- Химическая промышленность: Мониторинг реакторных насосов для производства полупроводников. Кейс: Европейский завод по производству кремниевых пластин внедрил BENTLY 330101-00-30-10-02-05 для мониторинга 8 реакторных насосов –’ultравысокая точность измерений позволяет поддерживать стабильность процесса синтеза, снизив брак на 50% и увеличив производительность на 15%.
Сравнение с конкурентами
| Параметр | BENTLY 330101-00-30-10-02-05 | Конкурент 1 (Siemens 3RG4053-0AG00) | Конкурент 2 (Emerson CSI 9460) |
|---|---|---|---|
| Тип продукта | Ультравысокоточный индуктивный сенсор | Прецизионный индуктивный сенсор | Высокоточный сенсор вибраций |
| Чувствительность | 30 мВ/µm | 22 мВ/µm | 25 мВ/µm |
| Рабочий диапазон зазора | 0–1 мм | 0–2 мм | 0–1.5 мм |
| Температурный диапазон | -60 °C до +180 °C | -30 °C до +120 °C | -40 °C до +150 °C |
| Защита IP | IP69K | IP67 | IP68 |
| Сертификация SIL | SIL 3 | SIL 1 | SIL 2 |
| Гарантия | 5 лет | 2 года | 3 года |
| Совместимость с BENTLY 3500 | Полная | Ограниченная | Ограниченная |
Преимущества BENTLY 330101-00-30-10-02-05 перед конкурентами: максимальная чувствительность (30 мВ/µm), экстремальная устойчивость к агрессивным условиям (IP69K, -60 °C до +180 °C), сертификация SIL 3,’ultравысокая линейность и полная интеграция с системой BENTLY 3500 – все это делает его неоспоримым выбором для’ultракритических приложений, где требуется абсолютная точность, надежность и безопасность.
Советы по выбору и предостережения
- Советы по выбору:
- Определите требования к точности – BENTLY 330101-00-30-10-02-05 идеально подходит для прецизионного оборудования (атомные турбины, ракетные двигатели, компрессоры API 617) с требуемой точностью измерений до 0.02 µm.
- Проверьте эксплуатационные условия – для объектов с экстремальными температурами (-60 °C до +180 °C), высоким давлением (до 30 бар) или агрессивными средами сенсор с защитой IP69K и корпусом из титана является единственным подходящим решением.
- Убедитесь в совместимости с модулями мониторинга – сенсор полностью интегрируется с модулями BENTLY 3500 и требует использования оригинального модуля калибровки 176449-05 для поддержания максимальной точности.
- Предостережения:
- Монтируйте сенсор с соблюдением рабочего зазора 0–1 мм – превышение этого диапазона приведет к потере сигнала, а недостаток зазора может привести к механическому контакту с валом (особенно опасно для прецизионного оборудования).
- Используйте только оригинальные кабели, адаптеры и модули калибровки BENTLY – неоригинальные компоненты могут снизить качество сигнала, нарушить защиту от электромагнитных помех и привести к потере гарантии.
- Регулярно калибруйте сенсор через каждые 6 месяцев с использованием сертифицированных эталонов и модуля BENTLY 176449-05 – это гарантирует сохранение чувствительности 30 мВ/µm и соответствие требованиям SIL 3.
- Не экспонируйте сенсор превышению температуры (+180 °C) или давления (30 бар) – это может привести к повреждению цифрового блока компенсации и необратимому потере функциональности.
- При монтаже в опасных зонах (ATEX) используйте только сертифицированные крепления и кабели, соответствующие требованиям категории зоны – это обеспечивает безопасность работы с взрывоопасными средами.
