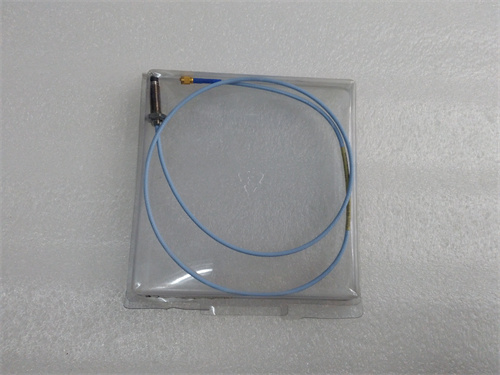

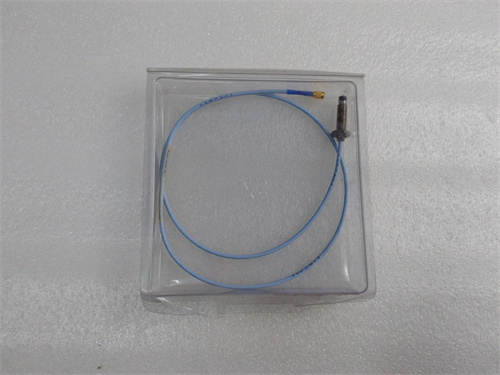

BENTLY 330103-00-04-10-02-00

Описание

Общие сведения о продукте

Описание продукта

1. Одновременное измерение вибрации и положения: Сенсор BENTLY 330103-00-04-10-02-00 поддерживает параллельное контроль двух параметров, что экономит место при монтаже и снижает затраты на дополнительные сенсоры:
   • Радиальная вибрация: Измеряет колебания ротора в диапазоне 0–254 мкм (пик-пик) с частотным диапазоном 0.1–1000 Гц и точностью ±1% полного диапазона — критично для детектирования дисбаланса, износа подшипников или неравномерности вращения;
   • Относительное положение (поперечное смещение): Контролирует зазор между сенсором и ротором в диапазоне 0.25–2.5 мм с точностью ±0.5% — предотвращает контакт ротора с статическими частями (например, статором турбины).

     Например, в газотурбине мощностью 150 МВт 330103-00-04-10-02-00 монтируется на заднем подшипнике: он измеряет радиальную вибрацию (допустимый предел 50 мкм) и поперечное смещение (допустимый предел 1.5 мм). При превышении вибрации 45 мкм или смещения 1.3 мм сенсор отправляет сигнал в модуль 3500/22M 138607-01, который активирует предупреждение; при достижении 50 мкм или 1.5 мм — запускает аварийное остановление.

2. Стабильный сигнал и защита от помех: BENTLY 330103-00-04-10-02-00 имеет низкий уровень шумов (≤2 мВ, пик-пик) и встроенную EMC-защиту класса IEC 61000-6-2, которая подавляет электромагнитные помехи от электродвигателей, трансформаторов и высоковольтных линий. Это гарантирует, что даже в суровых промышленных условиях (например, в прокатной линии с мощными электродвигателями) сенсор продолжает передавать точные данные. Например, в металлургическом заводе, где вокруг сенсора возникают помехи с частотой 500–800 Гц, 330103-00-04-10-02-00 блокирует нежелательные сигналы, и модуль 126632-01 получает чистые данные о вибрации роликов.
3. Долговечность и простота монтажа: Корпус BENTLY 330103-00-04-10-02-00 изготовлен из нержавеющей стали 316L с уровнем защиты IP67 — он устойчив к влаге, пыли и агрессивным газам (например, метан, аммиак), что подходит для нефтегазовых и химических производств. Сенсор оснащен резьбой M16 × 1.0 для удобного монтажа в заранее подготовленные отверстия, а интегрированный кабель длиной 4 м (стандартная опция) упрощает подключение к модулям обработки на расстоянии. При монтаже достаточно настроить зазор 1 мм с помощью индикатора модуля 3500/22M 138607-01 — не требуется дополнительное оборудование.

Технические параметры

• Тип сенсора: Индуктивный двухфункциональный (вибрация + положение);
• Поддерживаемые параметры:
  • Радиальная вибрация: 0–254 мкм (пик-пик), частотный диапазон 0.1–1000 Гц, точность ±1%;
  • Относительное положение (поперечное смещение): 0.25–2.5 мм, точность ±0.5%, линейность ≥99.5%;
• Выходной сигнал:
  • Тип: Аналоговый (0–10 В DC, пропорциональный измеряемым параметрам);
  • Напряжение нуля: 0.5 В DC (при вибрации 0 мкм/зазоре 0.25 мм);
  • Напряжение полного масштаба: 9.5 В DC (при вибрации 254 мкм/зазоре 2.5 мм);
• Питание:
  • Напряжение: 12–24 В DC;
  • Потребляемый ток: ≤15 мА;
• Операционные условия:
  • Температурный диапазон: -55 °C до +121 °C;
  • Уровень защиты (IP): IP67;
  • Устойчивость к вибрации (сам сенсора): 50 Гц (амплитуда 1.5 мм);
  • Устойчивость к шоку: 50 Гс (1 мс, полусинусоидальный);
• Механические параметры:
  • Тип монтажа: Ручная закидка (резьба M16 × 1.0);
  • Материал корпуса: Нержавеющая сталь 316L;
  • Длина кабеля: 4 м (стандартная, опционально до 15 м);
  • Вес: ~300 г (с кабелем 4 м);
  • Диаметр чувствительной части: 19 мм;
• Совместимость:
  • Модули обработки: BENTLY 3500/22M 138607-01, BENTLY 126632-01, BENTLY 3500/42M 140734-02;
  • Системы мониторинга: BENTLY 3500, BENTLY 1900, SCADA (Siemens WinCC, ABB System 800xA);
• Стандарты соответствия: IEC 60068-2 (окружение), IEC 61000-6-2 (EMC), CE, UL 1203.

Преимущества и особенности

1. Двухфункциональность: Одновременно измеряет вибрацию и положение — не требуется установка отдельных сенсоров, экономя место и затраты.
2. Высокая точность: Точность ±1% для вибрации и ±0.5% для положения гарантирует достоверные данные, критические для ранней детекции дефектов.
3. Термостойкость и защита IP67: Работа в диапазоне -55 °C до +121 °C и устойчивость к влаге/пыли позволяют использовать сенсор в экстремальных условиях (например, северные нефтегазовые месторождения, жаркие турбинные комнаты).
4. Стабильность при помехах: EMC-защита подавляет внешние помехи, обеспечивая непрерывную передачу точных сигналов в модули обработки.
5. Простота монтажа: Стандартная резьба и интегрированный кабель упрощают установку, а совместимость с модулями BENTLY не требует дополнительных адаптеров.

Примеры применения

1. Энергетика (паровая турбина 200 МВт):
   • Задача: Контроль радиальной вибрации (≤50 мкм) и поперечного смещения (≤1.5 мм) ротора, с аварийной остановкой при превышении уставок.
   • Конфигурация: Два сенсора BENTLY 330103-00-04-10-02-00 установлены на переднем и заднем подшипниках турбины, подключенные к модулю 3500/22M 138607-01. При вибрации 45 мкм или смещении 1.3 мм модуль отправляет предупреждение в SCADA; при 50 мкм или 1.5 мм — активирует остановку турбины за 0.1 сек.
2. Н нефтегазовая промышленность (центробежный компрессор):
   • Задача: Мониторинг вибрации (≤40 мкм) и положения ротора (≤1.2 мм) в условиях агрессивного газового środовия.
   • Конфигурация: BENTLY 330103-00-04-10-02-00 с защитой IP67 монтажается на корпусе компрессора, сигнал передается через модуль 126632-01 (фильтрация помех) в 3500/22M 138607-01. При превышении вибрации 35 мкм система снижает нагрузку компрессора; при 40 мкм — останавливает оборудование.
3. Металлургия (прокатная линия стального листа):
   • Задача: Контроль вибрации прокатных роликов (≤30 мкм) и их поперечного смещения (≤1.0 мм) для предотвращения брака листа.
   • Конфигурация: BENTLY 330103-00-04-10-02-00 установлен рядом с каждым роликом, подключенный к контроллеру линии. При вибрации 25 мкм или смещении 0.8 мм контроллер корректирует скорость роликов; при 30 мкм или 1.0 мм — останавливает линию, предотвращая деформацию стального листа.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте BENTLY 330103-00-04-10-02-00 если вам нужно одновременный контроль радиальной вибрации и поперечного положения ротора в критических механизмах (турбины, компрессоры) с требованиями к термостойкости и устойчивости к агрессивным средам. Оптимально для энергетики, нефтегазовой и металлургической промышленности.
• Предостережения:
  • Настройте оптимальный зазор 0.8–1.2 мм при монтаже — отклонение (менее 0.25 мм или более 2.5 мм) снижает точность или приводит к выходу сенсора из строя;
  • Используйте только оригинальные кабели или расширения от BENTLY — несанкционированные кабели искажают сигнал и снижают устойчивость к помехам;
  • Регулярно проверяйте состояние корпуса и кабеля — повреждение защиты IP67 может привести к проникновению влаги/пыли и неисправности;
  • Калибруйте сенсор через специализированное ПО BENTLY (например, Bently Nevada System 3500 Calibration Tool) 1 раз в 2 года — поддерживает стабильность параметров.
