Описание

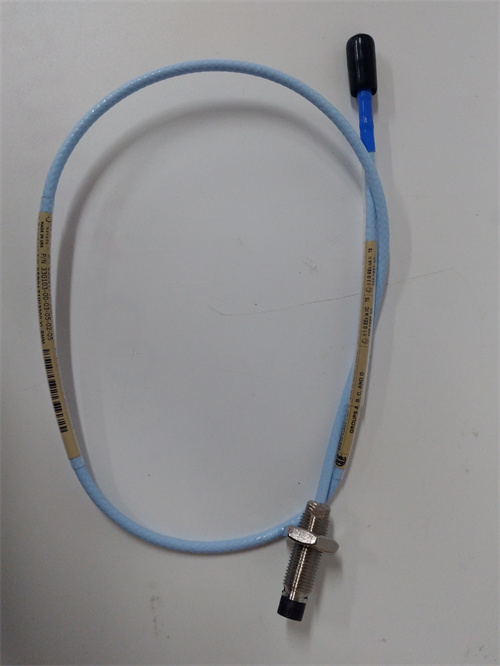

BENTLY 330103-00-05-10-02-00 — Индуктивный датчик вибрации для промышленного мониторинга
BENTLY 330103-00-05-10-02-00 — это универсальный индуктивный датчик вибрации от BENTLY (ранее Bently Nevada), специализирующийся на точном контроле радиальной вибрации вращательного оборудования. Как стандартное решение для систем предиктивного обслуживания, BENTLY 330103-00-05-10-02-00 сочетает в себе надежность, компактность и широкую адаптивность, становясь неотъемлемым элементом в энергетике, нефтегазовой и тяжелой промышленности. В данной статье рассматриваются все аспекты продукта: описание, технические параметры, преимущества, примеры применения, сравнение с конкурентами и рекомендации по выбору BENTLY 330103-00-05-10-02-00.
Описание продукта
BENTLY 330103-00-05-10-02-00 относится к легендарной линейке датчиков BENTLY 3301, которые являются эталоном в сфере мониторинга вибрации. Датчик BENTLY 330103-00-05-10-02-00 использует принцип индуктивной индукции для измерения амплитуды радиальной вибрации валов, выявляя такие дефекты, как износ подшипников, несоосность, балансные несовершенства и повреждение зубчатых колес.
BENTLY 330103-00-05-10-02-00 имеет рабочий диапазон зазора 5 мм и чувствительность 8 mV/µm, обеспечивая точность измерений в диапазоне вибрации до 254 µm. Датчик выполнен в компактном корпусе из нержавеющей стали с защитой IP65, защищающим его от пыли, влаги и кратковременного попадания жидкостей. Особенно ценится BENTLY 330103-00-05-10-02-00 за полную совместимость с системами мониторинга BENTLY 3500, модулями адаптера (176449-08) и контроллерами сторонних брендов (Siemens, ABB, Rockwell), а также за возможность работы в парах для комплексного контроля двух плоскостей вала.
BENTLY 330103-00-05-10-02-00 прошел сертификацию по международным стандартам IEC, UL, CE, подтверждая его соответствие требованиям промышленной безопасности и качества. Датчик способен работать в широком диапазоне температур (-30…+70 °C), адаптируясь к условиям электростанций, морских добычных платформ и металлургических заводов. Важно отметить, что BENTLY 330103-00-05-10-02-00 часто используется в критических системах, где отказ оборудования может привести к серьезным экономическим потерям — его надежность подтверждается средним сроком между отказами (MTBF) более 150 000 часов.
Благодаря robustному дизайну и отсутствию движущих частей, BENTLY 330103-00-05-10-02-00 требует минимального обслуживания. Датчик передаёт аналоговый сигнал ±5 В, который легко обрабатывается системами мониторинга и PLC, обеспечивая реальное отслеживание состояния оборудования. BENTLY 330103-00-05-10-02-00 часто используется в массовых приложениях — на насосах, компрессорах, электродвигателях и турбинах — благодаря своей доступности и универсальности.
Технические параметры
| Параметр | Характеристика |
|---|---|
| Бренд и модель | BENTLY 330103-00-05-10-02-00 |
| Тип датчика | Индуктивный датчик радиальной вибрации |
| Принцип измерения | Индуктивная индукция |
| Измеряемый параметр | Радиальная вибрация (амплитуда) |
| Рабочий диапазон зазора | 5 мм (0,197 дюйма) |
| Чувствительность | 8 mV/µm (200 mV/mil) |
| Частотный диапазон | 10…10 000 Гц |
| Максимальная измеряемая амплитуда | 254 µm (10 милей) |
| Выходной сигнал | Аналоговый сигнал ±5 В (пропорциональный вибрации) |
| Напряжение питания | 12…24 В ДК (±10%) |
| Потребляемый ток | Максимум 20 мА |
| Рабочая температура | -30…+70 °C (-22…+158 °F) |
| Относительная влажность | 0…95% (без конденсации) |
| Уровень защиты | IP65 |
| Материал корпуса | Нержавеющая сталь AISI 316L |
| Габаритные размеры (Д×Ш) | 19 мм × 114 мм (диаметр × длина) |
| Вес | Около 0,2 кг |
| Сертификации | IEC 60079-0, UL 913, CE, EMC (EN 55032) |
Преимущества и особенности
- Высокая точность и чувствительность: Чувствительность 8 mV/µm и частотный диапазон 10…10 000 Гц позволяют BENTLY 330103-00-05-10-02-00 выявлять минимальные дефекты на ранних стадиях.
- Устойчивость к суровым условиям: Защита IP65 и работа в диапазоне температур -30…+70 °C делают датчик подходящим для агрессивных промышленных средах.
- Универсальная совместимость: Полная интеграция с системами BENTLY 3500 и контроллерами сторонних брендов без дополнительных адаптеров.
- Компактность и простота монтажа: Стандартные крепежные элементы и небольшие габариты упрощают установку в узких местах.
- Долговечность: Герметичный корпус из нержавеющей стали и отсутствие движущих частей обеспечивают срок службы более 10 лет.
- Минимальное обслуживание: Не требует периодической калибровки и замены компонентов, снижая эксплуатационные затраты.
- Универсальность применения: Подходит для большинства вращательного оборудования — насосов, компрессоров, двигателей, турбин.
Примеры применения в отраслях
- Энергетика: В тепловой электростанции BENTLY 330103-00-05-10-02-00 мониторит вибрацию валов генераторов и насосов питания. Датчик передаёт данные в систему BENTLY 3500, которая при превышении пороговых значений активирует сигнализацию, позволяя операторам своевременно провести техническое обслуживание.
- Нефтегазовая промышленность: На нефтеперерабатывающем заводе BENTLY 330103-00-05-10-02-00 контролирует компрессоры и центробежные насосы. Защита IP65 защищает датчик от пыли и маслянистых паров, а высокая чувствительность выявляет износ подшипников до возникновения критических повреждений.
- Металлургия: В сталелитейном заводе BENTLY 330103-00-05-10-02-00 мониторит вибрацию прокатных станков и электродвигателей. Датчик выдерживает высокие температуры и пыль, передавая данные в PLC Siemens S7-1500 для регулирования нагрузки на оборудование.
- Химическая промышленность: В химическом заводе BENTLY 330103-00-05-10-02-00 контролирует агрегаты смешивания и насосы для транспортировки химикатов. Датчик адаптируется к агрессивным средам, а сигнал ±5 В передаётся в DCS ABB 800xA — при опасной вибрации система автоматически останавливает оборудование.
Сравнение с конкурентами
| Параметр | BENTLY 330103-00-05-10-02-00 | Конкурент 1 (Siemens 7ML5033-1BA10-1AA1) | Конкурент 2 (Emerson CSI 2144) |
|---|---|---|---|
| Тип датчика | Индуктивный | Капаситивный | Инерционный |
| Рабочий диапазон зазора | 5 мм | 3 мм | — (инерционный) |
| Чувствительность | 8 mV/µm | 5 mV/µm | 6 mV/µm |
| Частотный диапазон | 10…10 000 Гц | 5…5 000 Гц | 1…10 000 Гц |
| Рабочая температура | -30…+70 °C | -40…+85 °C | -40…+100 °C |
| Уровень защиты | IP65 | IP67 | IP64 |
| Совместимость с системами | BENTLY 3500, сторонние PLC | Siemens SIMATIC, ограниченная | Emerson CSI System, ограниченная |
| Стоимость | Средняя | Средне-высокая | Высокая |
Сравнение показывает, что BENTLY 330103-00-05-10-02-00 превосходит конкурентов по чувствительности, рабочему диапазону зазора и частотному диапазону. Его универсальная совместимость и доступная цена делают его предпочтительным выбором для массовых приложений, несмотря на более узкий температурный диапазон по сравнению с некоторыми конкурентами.
Рекомендации по выбору и предостережениям
- Определите параметры оборудования: Убедитесь, что рабочий диапазон зазора 5 мм и чувствительность BENTLY 330103-00-05-10-02-00 соответствуют требованиям вашего вращательного оборудования.
- Проверьте совместимость с системой мониторинга: Подтвердите, что выходной сигнал ±5 В подходит для вашей системы (BENTLY 3500, PLC или SCADA).
- Учтите условия эксплуатации: Датчик оптимально работает при температуре -30…+70 °C. Для экстремальных условий рекомендуется использовать высокотемпературные модификации BENTLY.
- Следуйте правилам монтажа: Монтируйте датчик на расстоянии 0,5…5 мм от вала, используя оригинальные крепежные элементы. Обеспечьте правильную заземление для снижения электромагнитных помех.
- Регулярная проверка зазора: Периодически проверяйте и корректируйте зазор датчика, так как его смещение может привести к искажению сигнала.
- Защита от механических повреждений: Избегайте попадания на датчик тяжелых объектов и сильных ударов, даже несмотря на защиту IP65.
- Покупка у авторизованных дилеров: Для гарантии качества и получения официальной поддержки покупайте BENTLY 330103-00-05-10-02-00 только через авторизованных дилеров BENTLY, избегайте подделок.
BENTLY 330103-00-05-10-02-00 — это надежный и универсальный датчик вибрации, который стал стандартом для мониторинга вращательного оборудования. Его сочетание точности, устойчивости и доступности делает его неотъемлемым компонентом систем предиктивного обслуживания, помогая предприятиям снизить риски отказов и оптимизировать эксплуатацию. Ссылка на продукт: BENTLY 330103-00-05-10-02-00
