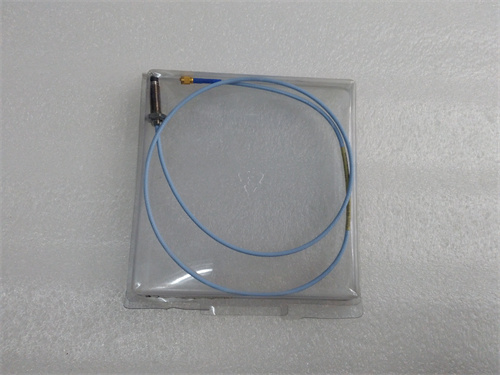

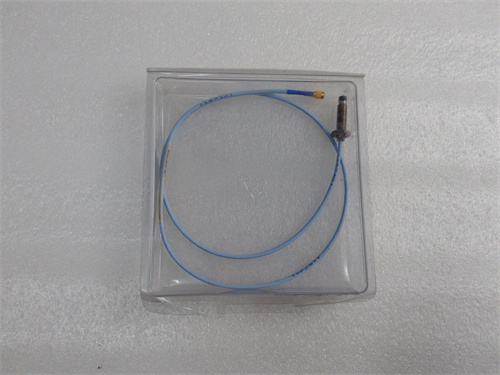

BENTLY 330103-00-10-10-02-CN — Высокоточный индуктивный проксимитный сенсор для широкого диапазона измерений
BENTLY 330103-00-10-10-02-CN — премиальный индуктивный проксимитный сенсор, разработанный компанией Bently Nevada (часть Siemens) — глобальным лидером в области диагностики и защиты промышленного оборудования. Специально предназначен для неконтактного измерения зазора, смещения и скорости вращательных валов с расширенным диапазоном, BENTLY 330103-00-10-10-02-CN обеспечивает раннее выявление дефектов и предотвращение аварий, становясь неотъемлемым компонентом для энергетической, нефтегазовой, металлургической и судостроительной отраслей.
Описание продукта
BENTLY 330103-00-10-10-02-CN — сенсор из легендарной серии Bently 3301, оптимизированной для работы в сложных индустриальных условиях с требованием к широкому диапазону измерений. Продукт BENTLY 330103-00-10-10-02-CN использует продвинутый индуктивный принцип измерения, генерирующий высокочастотное электромагнитное поле, которое реагирует на изменение расстояния до ферромагнитной поверхности вала с микронной точностью.
BENTLY 330103-00-10-10-02-CN оснащен чувствительным элементом с расширенным измеряющим диапазоном 0–10 мм и исключительной линейностью ошибки ≤±0.25% полного масштаба (FS), что позволяет детально фиксировать даже минимальные смещения валов (до 0.001 мм) и низкочастотные вибрации. Сенсор работает в паре с преобразователями сигналов Bently (например, 125840-01, 136180-01) и передаёт стабильные аналоговые сигналы (±4 В) или цифровые данные в системы мониторинга Bently 3500, DCS/SCADA или специализированное ПО Bently Nevada System 1.
Особенно ценна функция адаптивной температурной компенсации BENTLY 330103-00-10-10-02-CN — сенсор автоматически корректирует измерения в широком диапазоне температур от -40 °C до +120 °C, компенсируя тепловые деформации как самого сенсора, так и контролируемого механизма. Корпус сенсора выполнен из высокопрочной нержавеющей стали AISI 316L с классом защиты IP67, обеспечивая устойчивость к влаге, пыли, коррозии и химическим веществам в агрессивных средах (например, на морских платформах или в нефтехимических заводах).
BENTLY 330103-00-10-10-02-CN оснащен экранированным кабелем длиной 10 м с ПТФЕ-изоляцией, защищающим сигналы от электромагнитных помех (ЭМП) и статического разряда (ESD ±25 кВ). Сенсор поддерживает легкое монтирование через резьбовое крепление M20 × 1.5, а его компактный дизайн позволяет устанавливать в тесных местах на турбинах, компрессорах, электродвигателях и шпиндельных группах. Полная совместимость с системами мониторинга Bently и сторонними оборудованием обеспечивает бесперебойную интеграцию и передачу данных о состоянии оборудования.
Технические параметры
- Бренд: Bently Nevada (Siemens)
- Модель: BENTLY 330103-00-10-10-02-CN
- Тип устройства: Индуктивный проксимитный сенсор (неконтактный мониторинг)
- Измерительный принцип: Индуктивный эффект
- Измеряющий диапазон: 0–10 мм (целевая поверхность: ферромагнитные материалы — сталь, железо, никель)
- Линейность ошибка: ≤±0.25% FS
- Разрешение: 0.001 мм
- Частотный диапазон: 0–10 кГц (для измерения вибраций и скорости)
- Выходной сигнал: Аналоговый ±4 В (при использовании преобразователя Bently)
- Температурная компенсация: Автоматическая (-40 °C до +120 °C)
- Рабочая температура: -40 °C до +120 °C
- Хранилище температура: -55 °C до +150 °C
- Класс защиты: IP67
- Корпус: Нержавеющая сталь AISI 316L
- Тип крепления: Резьбовое (M20 × 1.5)
- Длина кабеля: 10 м (ПТФЕ-изоляция, двойное экранирование)
- Минимальный диаметр цели: 25 мм
- Толщина целевой поверхности: ≥2 мм
- Совместимость: Преобразователи Bently 125840-01/136180-01, система мониторинга Bently 3500, DCS/SCADA, ПО Bently Nevada System 1
- Сертификации: CE, UL, CSA, ATEX (Zone 2/22), IECEx, GOST Р, RoHS
Преимущества и особенности
- Широкий измеряющий диапазон: 0–10 мм, универсальность для различных механизмов.
- Экстремальная точность: Разрешение 0.001 мм и линейность ≤±0.25% FS для критических приложений.
- Неконтактный дизайн: Исключает износ сенсора и вала, продлевая срок службы оборудования.
- Робастность: Класс защиты IP67 и нержавеющий корпус, устойчивость к агрессивным средам.
- Адаптивная температурная компенсация: Стабильность измерений в широком диапазоне температур.
- Защита от помех: Двойное экранирование кабеля и защита от ESD ±25 кВ, устойчивость к ЭМП.
- Легкая интеграция: Полная совместимость с системами Bently и сторонними платформами.
Области применения и примеры использования
- Энергетика: На тепловой электростанции BENTLY 330103-00-10-10-02-CN мониторило зазор между ротором и статором турбины с широким диапазоном. Сенсор зафиксировал минимальное смещение вала (0.004 мм) на ранней стадии, позволяя операторам провести регулировку и избежать разрушения.
- Нефтегазовая промышленность: На газоперекачивающем комплексе BENTLY 330103-00-10-10-02-CN контролировало положение валов крупных компрессоров. 10-метровый кабель позволил монтировать сенсор на удаленном участке, а IP67 защита гарантировала надежную работу в условиях высокой влажности и соли.
- Металлургическая промышленность: В сталелитейном заводе BENTLY 330103-00-10-10-02-CN мониторило рольганги с переменным зазором на линии прокатки. Широкий измеряющий диапазон (0–10 мм) позволил отслеживать динамические изменения, сигнализируя о дисбалансе и предотвращая износ оборудования.
- Судостроение: На грузовом судне BENTLY 330103-00-10-10-02-CN контролировалоmarinedвигатель и шпиндельную группу. Адаптивная температурная компенсация обеспечила стабильность измерений при перепадах температур, а прочный корпус выдержал сильные вибрации в штормовых условиях.
Сравнение с конкурентами
| Параметр | BENTLY 330103-00-10-10-02-CN | Конкурентный продукт (Универсальный проксимитный сенсор) | Преимущество Bently |
|---|---|---|---|
| Измеряющий диапазон | 0–10 мм | 0–5 мм | Широкая универсальность для разных механизмов |
| Линейность ошибка | ≤±0.25% FS | ≤±1% FS | Высокая точность даже в широком диапазоне |
| Разрешение | 0.001 мм | 0.01 мм | Микронная детализация измерений |
| Класс защиты | IP67 | IP65 | Лучшая защита от влаги и пыли |
| Температурный диапазон | -40 °C до +120 °C | -20 °C до +80 °C | Работа в экстремальных условиях |
| Длина кабеля | 10 м (стандарт) | 5 м (стандарт) | Большие возможности монтажа на удаленных участках |
| Защита от ESD | ±25 кВ | ±15 кВ | Лучшая устойчивость к статическим разрядам |
Рекомендации по выбору и мерам предосторожности
Рекомендации по выбору
Выбирайте BENTLY 330103-00-10-10-02-CN, если вам нужен сенсор для: 1) Мониторинга механизмов с широким диапазоном зазора/смещения (0–10 мм); 2) Работы в агрессивных условиях (влажность, коррозия, экстремальные температуры); 3) Интеграции с системами Bently 3500 или преобразователями Bently; 4) Требований к высокой точности и долговечности. При выборе учитывайте тип целевой поверхности (ферромагнитная) и минимальный диаметр цели (25 мм).
Меры предосторожности
- При установке BENTLY 330103-00-10-10-02-CN убедитесь в перпендикулярном расположении сенсора относительно целевой поверхности (вала) и соблюдайте минимальный диаметр цели (25 мм) для избежания измерительных ошибок.
- Используйте только оригинальные кабели и преобразователи Bently — неоригинальные компоненты снизят точность и могут привести к повреждению сенсора.
- Монтируйте сенсор на расстоянии не менее 10 см от мощных электроприборов и силовых кабелей, чтобы избежать влияния электромагнитных помех.
- Регулярно проверяйте состояние кабеля и разъема — повреждение экрана или изоляции может привести к искажению сигнала или попаданию влаги.
- Калибруйте сенсор ежегодно с использованием сертифицированных эталонов Bently, чтобы поддерживать заявленную точность и линейность в полном диапазоне измерений.
Обслуживание
- Плановое обслуживание: Проводите осмотр каждые 6 месяцев — очищайте наконечник сенсора мягким сухим материалом, проверяйте крепление и состояние кабеля, удаляйте пыль и загрязнения.
- Калибровка: Каждый год калибруйте BENTLY 330103-00-10-10-02-CN в авторизованном сервисном центре Bently, подтверждая параметры линейности и разрешения по всему диапазону 0–10 мм.
- Диагностика: Используйте ПО Bently Nevada System 1 для анализа данных и выявления аномалий в измерениях (скачки зазора, нестабильные сигналы).
- Запасные части: Для критических механизмов храните запасной BENTLY 330103-00-10-10-02-CN, чтобы быстро заменить при поломке и минимизировать простои производства.
BENTLY 330103-00-10-10-02-CN — эталон надежности и универсальности в индуктивном мониторинге критических вращательных механизмов. Благодаря своему широкому измеряющему диапазону, экстремальной точности и робастности, он помогает предотвращать дорогостоящие аварии, продлевать срок службы оборудования и обеспечивать безопасность промышленных процессов.
