Описание
Описание продукта

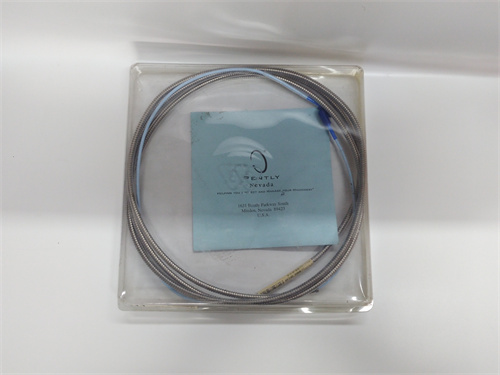

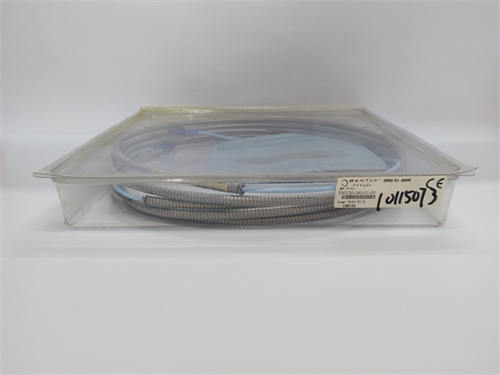

BENTLY 330130-080-13-00 — это индуктивный датчик положения и относительной вибрации ротора производства Bently Nevada (часть GE Digital), разработанный для мониторинга критических параметров в глубоких или труднодоступных зонах промышленных агрегатов: гидротурбины, многосекционные центробежные компрессоры, тяжелые дизельные двигатели и электрогенераторы. Он выступает ключевым элементом систем предупредительного обслуживания (PdM), так как измеряет зазор между ротором и статором, а также относительную вибрацию — данные, которые помогают своевременно выявлять дефекты: небаланс ротора, износ подшипников, температурные деформации вала или смещение компонентов. Как представитель серии Bently 330130 (специализированной на длинных сенсорных частях), BENTLY 330130-080-13-00 отличается сенсорной частью длиной 80 мм — это позволяет монтировать его в глубоких подшипниковых щитах или через узкие отверстия в корпусах агрегатов, где компактные датчики (например, 330103) не могут достичь ротора. Отличая się от аналогов с более короткими сенсорами, BENTLY 330130-080-13-00 имеет расширенный диапазон измерения зазора и высокую чувствительность к низкочастотной вибрации (критично для агрегатов с низкой скоростью вращения, например, гидротурбины с 50–300 об/мин). Благодаря полной совместимости с модулями мониторинга Bently 3500/42 (вибрация) и 3500/53 (позиция), а также преобразователем 3300/05, BENTLY 330130-080-13-00 легко интегрируется в существующие инфраструктуры. Корпус из коррозионностойкой стали и защита от механических нагрузок делают BENTLY 330130-080-13-00 устойчивым к суровым условиям (пыль, влажность, смазочные масла), гарантируя стабильную работу в непрерывном режиме и предотвращая аварийные отказы дорогостоящего оборудования.
Параметры продукта
- Тип устройства: Индуктивный датчик положения (зазора) и относительной вибрации ротора.
- Основная функция: Измерение относительного зазора между ротором и статором, а также относительной вибрации ротора; передача индуктивного сигнала на модули мониторинга для обработки и анализа.
- Механические характеристики:
- Длина сенсорной части: 80 мм (оптимизирована для монтажа в глубоких подшипниковых щитах);
- Диаметр корпуса: 12 мм (прочный дизайн для устойчивости к механическим нагрузкам);
- Материал корпуса: Сталь 316L с антикоррозионным покрытием — устойчива к смазочным маслам, гидравлическим жидкостям, умеренным химическим веществам и морской среде;
- Тип крепления: Резьбовое (M12 × 1,5) — позволяет точной регулировки положения датчика относительно ротора;
- Длина кабеля (стандартная): 13 метров (для подключения к модулям в удаленных шкафах управления).
- Диапазоны и точность измерений:
- Положение (зазор): 0,5–5,0 мм (расширенный диапазон для агрегатов с изменяющимся зазором при работе);
- Вибрация: 0–500 мкм (peak-peak) — для детектирования малых и средних амплитуд вибрации;
- Частотный диапазон вибрации: 0,05–10 000 Гц (подходит для низко-, средне- и высокочастотных колебаний);
- Точность зазора: ±0,01 мм (в диапазоне 1,0–4,0 мм) — для выявления минимальных смещений вала;
- Чувствительность: 8 mV/mil (или 0,315 mV/мкм) — оптимизирована для передачи слабых сигналов без искажений.
- Электрические характеристики:
- Питание: 18–30 В DC (от модуля Bently 3500 или преобразователя 3300/05);
- Выходной сигнал: Изменение импеданса (индуктивный сигнал) — преобразуется в стандартный 4–20 мА через специализированные модули;
- Импеданс (номинальный): 800 Ом (при 25 °C и зазоре 2,5 мм).
- Рабочие условия:
- Температура: -40 °C до +120 °C (подходит для холодных зон нефтегазовых площадок и нагретых участков турбин);
- Влажность: 5%–95% (без конденсации);
- Устойчивость к вибрации (самостоятельная): ≤20 g (10–2000 Гц);
- Класс защиты: IP67 (защита от пыли и временного погружения в воду).
- Совместимость: Полностью совместим с модулями Bently 3500/42 (вибрация), 3500/53 (позиция), преобразователем 3300/05 и ПО Bently System 1; также работает с补偿ными датчиками Bently 330131.
- Сертификации: IEC 60079-0, ATEX Zone 2, UL 913, CSA C22.2 No.157 (для использования в опасных зонах).
Преимущества и особенности
- Длинная сенсорная часть (80 мм): Позволяет BENTLY 330130-080-13-00 достигать ротора в глубоких подшипниковых щитах или через узкие отверстия — проблему, которой не решают компактные датчики с сенсорной частью ≤40 мм.
- Расширенный диапазон зазора (0,5–5,0 мм): Подходит для агрегатов с изменяющимся зазором при работе (например, гидротурбины с сезонными перепадами нагрузки или компрессоры с тепловыми деформациями), где стандартные диапазоны (0,2–2,0 мм) не хватают.
- Высокая чувствительность к низкочастотной вибрации (0,05 Гц): Оптимизирована для агрегатов с низкой скоростью вращения (50–500 об/мин), например, гидротурбины или тяжелые дизельные двигатели — здесь низкочастотные колебания часто являются первыми признаками износа подшипников.
- Прочный корпус из стали 316L: Устойчивость к коррозии и механическим повреждениям увеличивает срок службы датчика до 10–15 лет при регулярном обслуживании — критично для агрегатов с длительным межремонтным периодом (например, гидростанции).
- Полная интеграция с системами Bently: Автоматическое распознавание модулями 3500 и ПО Bently System 1 исключает необходимость ручной калибровки под адаптеры, ускоряя внедрение и снижая риск ошибок.
Случаи применения в отраслях
- Энергетика (гидростанции): В гидротурбинах мощностью 100 МВт BENTLY 330130-080-13-00 монтируется в глубоких подшипниковых щитах (глубина 60–70 мм) для измерения зазора между ротором и статором (0,8–3,5 мм) и вибрации. При сезонном увеличении воды (паводковый период) датчик фиксирует рост вибрации до 180 мкм (peak-peak) — сигнал передается в модуль 3500/42, который активирует предупреждение, и операторы снижают нагрузку, предотвращая износ подшипников.
- Нефтегаз (компрессорные станции): На многосекционных компрессорах для транспортировки газа BENTLY 330130-080-13-00 измеряет относительную вибрацию каждого сектора и зазор между ротором и уплотнениями. Длинная сенсорная часть (80 мм) достигает ротора через узкие отверстия в корпусе компрессора, а расширенный диапазон зазора (0,5–5,0 мм) контролирует смещение вала при нагреве (зазор изменяется от 1,2 мм до 3,8 мм) — это выявляет износ промежуточных подшипников за 2–3 месяца до полного отказа.
- Тяжелая машиностроение (двигатели): В заводах по производству тяжелых дизельных двигателей (для кораблей или генераторов) BENTLY 330130-080-13-00 используется в испытательных стендах. Он измеряет вибрацию коленчатого вала (при скорости 300–450 об/мин) и позицию вала относительно блока двигателя, подтверждая соответствие требованиям стандарта ISO 3046-1 (пределы допустимой вибрации ≤250 мкм).
- Судостроение (крупные танкеры): На главных дизельных двигателях танкеров (мощность 20 000 л.с.) BENTLY 330130-080-13-00 монтируется в подшипниковых щитах глубиной 55 мм. Корпус из стали 316L защищает датчик от соленой пыли и влажности, а защита IP67 предотвращает повреждение при попадании воды — данные о вибрации и зазоре передаются в корабельную систему безопасности, предотвращая аварии в морских условиях.
Сравнение с конкурентами
| Параметр | BENTLY 330130-080-13-00 | Конкурентный датчик (Emerson CSI 9210) | Конкурентный датчик (Siemens 7ML5033-1BA00-1A) |
|---|---|---|---|
| Длина сенсорной части | 80 мм | 45 мм | 30 мм |
| Диапазон зазора | 0,5–5,0 мм | 0,3–3,0 мм | 0,2–2,0 мм |
| Частотный диапазон вибрации | 0,05–10 000 Гц | 0,1–8000 Гц | 0,1–5000 Гц |
| Материал корпуса | Сталь 316L | Алюминий с покрытием | Пластик с армированием |
| Сертификация ATEX | Да (Zone 2) | Да (Zone 2) | Нет |
| Гарантийный срок | 5 лет | 3 года | 2 года |
Советы по выбору и меры предосторожности
Советы по выбору
- Для агрегатов с глубокими подшипниковыми щитами (глубина ≥50 мм) или труднодоступными роторами — выбирайте BENTLY 330130-080-13-00, так как его 80-миллиметровая сенсорная часть достигает целевого компонента, в то время как короткие датчики не подойдут.
- Если требуется измерение зазора >3,0 мм (например, гидротурбины, компрессоры с тепловыми деформациями) — приоритетно выбирайте за расширенный диапазон (0,5–5,0 мм), который превышает возможности конкурентов.
- Для систем Bently 3500 или ПО Bently System 1 — выбирайте, так как полная совместимость исключает адаптеры и ускоряет внедрение, снижая эксплуатационные затраты.
Меры предосторожности
- При монтаже точно регулируйте зазор между BENTLY 330130-080-13-00 и ротором — он должен быть в диапазоне 0,5–5,0 мм. Слишком малый зазор (≤0,4 мм) приведет к столкновению сенсора с ротором, слишком большой (>5,0 мм) — к потере точности или отсутствию сигнала.
- Используйте только оригинальные кабели Bently (например, 125712-01 или 135473-01) для подключения. Неоригинальные кабели с низким экранированием искажают индуктивный сигнал, особенно на низких частотах (<1 Гц), что приведет к ложным данным.
- Калибруйте датчик через ПО Bently System 1 раз в 2 года. В условиях высоких температур (>100 °C) или интенсивных вибраций (>150 мкм) дрейф параметров может ускориться — сократите интервал калибровки до 1 года.
- Не эксплуатируйте BENTLY 330130-080-13-00 за пределами температурного диапазона (-40 °C до +120 °C). Перегрев (>120 °C) повреждает индуктивную катушку, а переохлаждение (<-40 °C) делает корпус хрупким и повышает риск трещин.
- Регулярно проверяйте состояние резьбы крепления. При интенсивных вибрациях резьба M12 × 1,5 может ослабнуть — смещение датчика приведет к искажению измерений, поэтому проверяйте крепление ежеквартально.
330130-080-13-00
