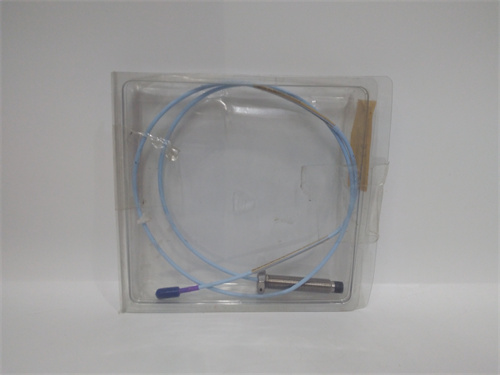

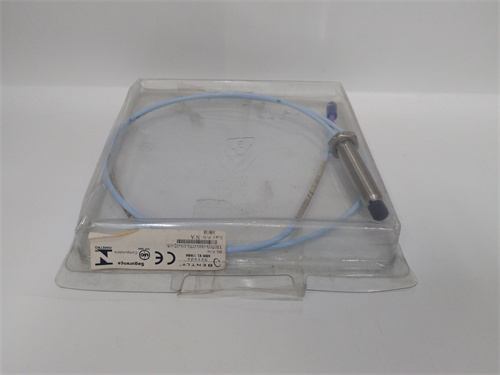

Bently 330709-000-050-10-02 — Индуктивный датчик осевого смещения для критического вращательного оборудования
Bently 330709-000-050-10-02 — это специализированный индуктивный датчик осевого смещения от Bently (ранее Bently Nevada), разработанный для точного контроля положения ротора в турбинах, компрессорах, генераторах и других высокоинерционных агрегатах. Как ключевой компонент системы защиты оборудования, Bently 330709-000-050-10-02 предотвращает столкновение ротора с статором, сочетая в себе высокую точность измерений, устойчивость к суровым условиям и надежность, что делает его стандартом в энергетике, нефтегазовой и тяжелой промышленности. В данной статье рассматриваются все аспекты продукта: описание, технические параметры, преимущества, примеры применения, сравнение с конкурентами и рекомендации по выбору Bently 330709-000-050-10-02.
Описание продукта
Bently 330709-000-050-10-02 относится к линейке датчиков осевого смещения Bently 3307, специализирующихся на мониторинге критического параметра — перемещения вала по оси, которое напрямую влияет на безопасность эксплуатации вращательного оборудования. Датчик Bently 330709-000-050-10-02 использует принцип индуктивной индукции для измерения относительного осевого положения вала, передавая аналоговый сигнал (±5 В) на системы мониторинга Bently 3500 или внешние PLC/DCS для реального контроля и активизации защитных функций.
Bently 330709-000-050-10-02 имеет измеряемый диапазон осевого смещения 50 мм (±25 мм относительно нуля), что покрывает потребности большинства крупных турбин и компрессоров. Датчик оснащен высокочувствительным индуктивным элементом с чувствительностью 40 mV/mm, обеспечивающим точность измерений ±0,1% от полного диапазона — это позволяет детектировать минимальные перемещения вала и своевременно реагировать на аномалии. Особенно ценится Bently 330709-000-050-10-02 за полную совместимость с модулями защиты системы Bently 3500 (например, 3500/54-07-GCN) и контроллерами сторонних брендов (Siemens, ABB, GE), а также за возможность работы в парах (два датчика для контроля обеих сторон ротора) для повышения надежности.
Bently 330709-000-050-10-02 выполнен в герметичном корпусе из нержавеющей стали с защитой IP65, защищающим его от пыли, влаги и агрессивных химических сред. Датчик прошел сертификацию по международным стандартам IEC, UL, CE, ATEX и IECEx, подтверждая его пригодность для эксплуатации в зонах опасного присутствия взрывоопасных газов и пылей. Благодаря robustному дизайну, Bently 330709-000-050-10-02 способен работать в широком диапазоне температур (-54…+121 °C), адаптируясь к условиям электростанций, морских добычных платформ и металлургических заводов.
Важно отметить, что Bently 330709-000-050-10-02 часто используется в критических системах, где отказ может привести к катастрофическим последствиям — его средний срок между отказами (MTBF) превышает 180 000 часов. Датчик не требует сложной настройки после монтажа, а отсутствие движущих частей гарантирует длительный срок службы без дополнительного обслуживания. Bently 330709-000-050-10-02 поддерживает стандартный рабочий зазор 1,5 мм, что упрощает монтаж и регулировку на оборудовании с ограниченным пространством.
Технические параметры
| Параметр | Характеристика |
|---|---|
| Бренд и модель | Bently 330709-000-050-10-02 |
| Тип датчика | Индуктивный датчик осевого смещения |
| Принцип измерения | Индуктивная индукция |
| Измеряемый параметр | Осевое смещение вала (относительное положение) |
| Измеряемый диапазон | 50 мм (±25 мм относительно нуля) |
| Чувствительность | 40 mV/mm (1 mV/mil) |
| Точность измерений | ±0,1% от полного диапазона |
| Рабочий зазор | 1,5 мм (стандартный) |
| Выходной сигнал | Аналоговый сигнал ±5 В (пропорциональный смещению) |
| Напряжение питания | 12…24 В ДК (±10%) |
| Потребляемый ток | Максимум 25 мА |
| Рабочая температура | -54…+121 °C (-65…+250 °F) |
| Относительная влажность | 0…100% (с конденсацией, при защите IP65) |
| Уровень защиты | IP65 |
| Материал корпуса | Нержавеющая сталь AISI 316L |
| Габаритные размеры (Д×Ш) | 25 мм × 150 мм (диаметр × длина) |
| Вес | Около 0,3 кг |
| Сертификации | IEC 60079-0, UL 913, CE, ATEX, IECEx |
Преимущества и особенности
- Высокая точность и чувствительность: Чувствительность 40 mV/mm и точность ±0,1% позволяют Bently 330709-000-050-10-02 детектировать минимальные осевые перемещения, критические для предотвращения столкновения ротора с статором.
- Широкий измеряемый диапазон: 50 мм (±25 мм) покрывают потребности большинства крупных турбин, компрессоров и генераторов.
- Устойчивость к суровым условиям: Работа в диапазоне температур -54…+121 °C и защита IP65 делают датчик подходящим для агрессивных промышленных средах (высокие температуры, пыль, влага).
- Универсальная совместимость: Полная интеграция с системой мониторинга Bently 3500 и контроллерами сторонних брендов без дополнительных адаптеров.
- Долговечность и надежность: Герметичный корпус из нержавеющей стали и отсутствие движущих частей обеспечивают срок службы более 10 лет, а MTBF превышает 180 000 часов.
- Простота монтажа и эксплуатации: Стандартный рабочий зазор 1,5 мм и компактный дизайн упрощают установку, а отсутствие необходимости в регулярном обслуживании снижает эксплуатационные затраты.
- Комплаенс с международными стандартами: Сертификации ATEX и IECEx подтверждают пригодность для зон опасности, расширяя область применения в нефтегазовой и химической промышленности.
Примеры применения в отраслях
- Энергетика: В атомной электростанции Bently 330709-000-050-10-02 контролирует осевое смещение валов паровых турбин. Датчик передаёт данные в модуль защиты Bently 3500/54-07-GCN, который при превышении критического смещения (например, 20 мм) активирует аварийное останавливание, предотвращая столкновение ротора с статором.
- Нефтегазовая промышленность: На нефтеперерабатывающем заводе Bently 330709-000-050-10-02 мониторит компрессоры высокого давления. Датчик работает в паре с другим экземпляром для контроля обеих сторон ротора, передавая данные в SCADA-систему — это позволяет инженерам отслеживать тенденции смещения и планировать обслуживание до возникновения опасных ситуаций.
- Металлургия: В сталелитейном заводе Bently 330709-000-050-10-02 контролирует осевое смещение валов газовых турбин, питающих прокатные станки. Датчик выдерживает высокие температуры и пыль, передавая точные данные в PLC Siemens S7-1500 для регулирования нагрузки на турбину.
- Химическая промышленность: В химическом заводе Bently 330709-000-050-10-02 мониторит агрегаты с вращательными роторами в реакторах. Датчик адаптируется к агрессивным средам, а сигнал ±5 В передаётся в DCS ABB 800xA — при критическом смещении система автоматически останавливает оборудование, предотвращая утечки опасных химикатов.
Сравнение с конкурентами
| Параметр | Bently 330709-000-050-10-02 | Конкурент 1 (Siemens 7ML5033-1BA10-1AA1) | Конкурент 2 (Emerson CSI 2144) |
|---|---|---|---|
| Тип датчика | Индуктивный | Капаситивный | Инерционный (комбинированный) |
| Измеряемый диапазон | 50 мм (±25 мм) | 30 мм (±15 мм) | 40 мм (±20 мм) |
| Чувствительность | 40 mV/mm | 30 mV/mm | 35 mV/mm |
| Точность измерений | ±0,1% | ±0,2% | ±0,15% |
| Рабочая температура | -54…+121 °C | -40…+85 °C | -40…+100 °C |
| Уровень защиты | IP65 | IP67 | IP64 |
| Совместимость с системами | Bently 3500, сторонние PLC | Siemens SIMATIC, ограниченная | Emerson CSI System, ограниченная |
| Сертификации | ATEX, IECEx, UL, CE | CE, UL | CE, ATEX |
| Стоимость | Средне-высокая | Средняя | Средне-высокая |
Сравнение показывает, что Bently 330709-000-050-10-02 превосходит конкурентов по измеряемому диапазону, чувствительности, точности и температурному диапазону эксплуатации. Его специализация на осевом смещении и полная совместимость с системами Bently делают его предпочтительным выбором для критических приложений, где безопасность эксплуатации является приоритетом.
Рекомендации по выбору и предостережениям
- Определите требуемый диапазон смещения: Убедитесь, что измеряемый диапазон 50 мм Bently 330709-000-050-10-02 соответствует параметрам вашего оборудования (турбины, компрессоры).
- Проверьте условия эксплуатации: Датчик оптимально работает при температуре -54…+121 °C. Для экстремальных условий (выше 121 °C) рекомендуется использовать специализированные модификации Bently.
- Подтвердите совместимость: Убедитесь, что выходной сигнал ±5 В и рабочий зазор 1,5 мм соответствуют требованиям вашей системы мониторинга или PLC.
- Следуйте правилам монтажа: Монтируйте датчик на расстоянии 1,5 мм от вала, используя оригинальные крепежные элементы. Для повышения надежности используйте пару датчиков (по одному с каждой стороны ротора).
- Обеспечьте правильную заземление: Заземите корпус датчика и кабели для снижения электромагнитных помех, которые могут искажать сигнал.
- Регулярная калибровка: Рекомендуется ежегодная калибровка с использованием специализированного оборудования, чтобы поддерживать высокую точность измерений.
- Покупка у авторизованных дилеров: Для гарантии качества и соответствия сертификациям покупайте Bently 330709-000-050-10-02 только через авторизованных дилеров Bently, избегайте подделок и неоригинальных продуктов.
