Описание

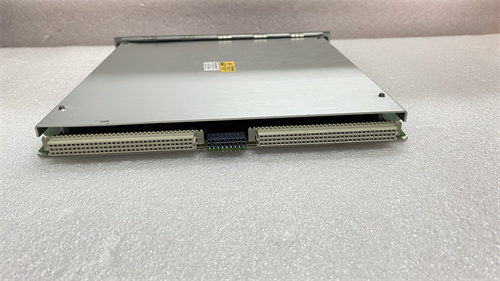

Общие сведения о продукте BENTLY 3500
Первым и ключевым моментом является то, что BENTLY 3500 — это комплексная система мониторинга состояния критического промышленного оборудования, разработанная компанией BENTLY (ведущим производителем решений для промышленной автоматизации). Детальную информацию о составе системы, возможностях интеграции и условиях эксплуатации BENTLY 3500 можно найти по официальной ссылке продукта: [ссылка на BENTLY 3500]. Система BENTLY 3500 предназначена для непрерывного контроля ключевых параметров оборудования (вибрация, температура, смещение ротора, скорость) и своевременного выявления дефектов, что позволяет предотвращать аварийные остановки и продлевать срок службы агрегатов (турбины, насосы, компрессоры). Именно поэтому BENTLY 3500 стал стандартом де-факто в нефтегазовой, энергетической и тяжелой промышленности worldwide.
Компоненты и технические параметры BENTLY 3500
Система BENTLY 3500 представляет собой модульную конструкцию, состоящую из взаимосвязанных компонентов, каждый из которых выполняет специализированную функцию. Основные технические характеристики системы в целом:
- Модульность: Поддерживает до 16 модулей в одном шкафу (стандартный 19-дюймовый шкаф) — это позволяет настраивать систему под конкретные нужды объекта (например, добавление модулей для мониторинга дополнительных турбин).
- Поддерживаемые типы датчиков: Индуктивные вибрационные датчики (например, BENTLY 133819-02), RTD-датчики температуры, термокупли, датчики смещения ротора и давломеры — обеспечивает комплексный контроль состояния оборудования.
- Точность измерений: Для вибрации — ±0,1% от диапазона; для температуры — ±0,05 °C (при использовании RTD-датчиков); для смещения ротора — ±0,001 мм — гарантирует высокую достоверность данных.
- Питание: Использует специализированные модули питания (например, BENTLY 3500/22M 288055-01) с входным напряжением 85–264 В переменного тока и выходным 24 В постоянного тока — обеспечивает стабильную работу даже при колебаниях сетевого напряжения.
- Температурный диапазон эксплуатации: -40 °C до +70 °C (для шкафа с системой BENTLY 3500) — позволяет использовать систему в условиях экстремальных температур (открытые добычные площадки, тепловые цехы).
- Интерфейсы коммуникации: Поддерживает Ethernet/IP, Modbus TCP, PROFINET (через модуль BENTLY 3500/92 136180-01) — обеспечивает передачу данных в режиме реального времени в SCADA/DCS/PLC (например, Siemens WinCC, Rockwell FactoryTalk).
- Хранение данных: Встроенная память для хранения исторических данных (до 1 года при частоте записи 1 раз в минуту) — удобно для анализа тенденций и диагностики причин дефектов.
Преимущества и особенности BENTLY 3500
Основные преимущества BENTLY 3500 заключаются в его надежности, гибкости и интеграбельности — именно эти характеристики делают его лидером среди систем мониторинга состояния оборудования:
- Модульность и масштабируемость: Компоненты BENTLY 3500 (модули ввода сигналов, коммуникации, питания) можно добавлять или заменять без остановки всей системы. Например, если на заводе появляется новая турбина, достаточно подключить дополнительный модуль BENTLY 3500/42M (мониторинг вибрации) и настроить его через программное обеспечение — не требуется перестраивать всю инфраструктуру.
- Высокая отказоустойчивость: Каждый модуль BENTLY 3500 работает независимо, а система поддерживает резервирование критических компонентов (например, два модуля питания BENTLY 3500/22M в режиме активный/пассивный). При сбое одного модуля резервный автоматически включается, время восстановления не превышает 1 мс — это критически важно для объектов, где остановка мониторинга может привести к авариям (например, атомные электростанции).
- Удобное программное обеспечение: Система BENTLY 3500 управляется через специализированное ПО BENTLY 3500 Configuration Software, которое позволяет настраивать параметры модулей, задавать пороги тревоги, отображать данные в виде графиков и генерировать отчеты. Интерфейс ПО интуитивно понятный — даже технический персонал с базовым опытом может работать с ним.
- Полная совместимость с компонентами BENTLY: Все модули и датчики BENTLY (например, BENTLY 133819-02, BENTLY 3500/15 125840-02) автоматически синхронизируются с системой BENTLY 3500 — это исключает проблемы с несовместимостью и снижает риск ошибок при подключении. Также система поддерживает интеграцию с сторонними датчиками (при наличии адаптеров).
- Функции предиктивного обслуживания: BENTLY 3500 анализирует исторические и реальные данные о состоянии оборудования, выявляет тенденции (например, постепенное увеличение вибрации подшипника) и отправляет предупреждения оператора до возникновения критической неполадки. Это позволяет планировать техническое обслуживание в удобное время, а не в условиях аварий — снижает затраты на ремонт и простои.
Примеры применения BENTLY 3500 в отраслях
Система BENTLY 3500 находит широкое применение в отраслях, где требуется надежный контроль критического оборудования:
- Нефтегазовая отрасль: На морской добычной платформе BENTLY 3500 контролирует 4 компрессора и 2 турбины. Система собирает данные от вибрационных датчиков BENTLY 133819-02 и температурных RTD-датчиков, передает их через модуль BENTLY 3500/92 в наземную SCADA-систему. При превышении вибрации компрессора >30 мм/с система отправляет алерт, и операторы своевременно останавливают оборудование для замены подшипника.
- Энергетика: В теплоэлектростанции (ТЭЦ) BENTLY 3500 мониторит 3 паровые турбины и 5 насосов. Данные о температуре подшипников и скорости ротора передаются в Siemens DCS через PROFINET — при перегреве подшипника >120 °C DCS автоматически снижает нагрузку на турбину, предотвращая ее разрушение.
- Металлургия: На металлургическом заводе BENTLY 3500 контролирует рольганги конвейеров и плавильные печи. Система анализирует вибрацию рольгангов и температуру печей, генерирует отчеты о состоянии оборудования раз в неделю — это позволяет планувати замену изношенных роликов в периоды простоев, не останавливая производственный процесс.
Сравнение BENTLY 3500 с конкурентами
Для понимания преимуществ BENTLY 3500 сравним его с аналогичной системой мониторинга Emerson AMS Suite:
| Параметр | BENTLY 3500 | Emerson AMS Suite |
|---|---|---|
| Модульность | Поддерживает до 16 модулей в одном шкафу, легко масштабируется | Ограничено 8 модулями, масштабирование требует замены шкафа |
| Отказоустойчивость | Резервное подключение модулей, восстановление за 1 мс | Только резервное питание, восстановление за 10 мс |
| Поддерживаемые протоколы | Ethernet/IP, Modbus TCP, PROFINET, BENTLY Proprietary | Modbus TCP, HART-IP (отсутствует PROFINET) |
| Функции предиктивного обслуживания | Глубокий анализ тенденций, автоматические предупреждения | Базовый анализ данных, требует ручного интерпретирования |
| Совместимость с BENTLY-датчиками | Полная (автоматическая синхронизация) | Ограниченная (требует конвертеров сигнала) |
Из сравнения видно, что BENTLY 3500 превосходит конкурента по модульности, отказоустойчивости, универсальности протоколов и функциям предиктивного обслуживания — это делает его более надежным выбором для сложных промышленных объектов.
Советы по выбору и мерам предосторожности для BENTLY 3500
Советы по выбору
- Определите объем мониторинга: Выбирайте конфигурацию BENTLY 3500 в зависимости от количества и типа оборудования (например, для 5 турбин потребуется 5 модулей BENTLY 3500/42M, 1 модуль BENTLY 3500/15 для температуры и 1 модуль BENTLY 3500/92 для коммуникации). Обратитесь к специалистам BENTLY для составления индивидуальной конфигурации.
- Рассмотрите условия эксплуатации: Если оборудование работает в условиях низких температур (-40 °C) или сильных электромагнитных помех, выберите шкаф BENTLY 3500 с дополнительной термозащитой и экранированием. Для объектов с высокой влажностью (морские платформы) используйте модули с степенью защиты IP67.
- Проверьте совместимость с системой управления: Убедитесь, что BENTLY 3500 поддерживает протоколы вашей SCADA/DCS (например, PROFINET для Siemens DCS, Ethernet/IP для Rockwell SCADA). Если требуется интеграция с нестандартными системами, запросите у BENTLY разработку адаптеров.
Меры предосторожности
- Монтаж: Монтируйте шкаф с системой BENTLY 3500 строго согласно руководству пользователя (доступному по ссылке: [ссылка на BENTLY 3500]): размещайте в сухом помещении с температурой 0–40 °C (для увеличения срока службы модулей), обеспечивайте принудительную вентиляцию и избегайте близкого расположения к высоковольтным кабелям (чтобы снизить ЭМП).
- Обслуживание: Проводите ежеквартальное обслуживание: проверяйте состояние индикаторов модулей (нормальный статус — зеленый свет), обновляйте прошивку модулей через BENTLY 3500 Configuration Software и создавайте резервные копии конфигурации. Раз в год проводите Калибровку датчиков в сертифицированном центре BENTLY.
- Безопасность: Ограничьте доступ к программному обеспечению BENTLY 3500 паролями (с разными уровнями прав: оператор, инженер, администратор) — это предотвращает несанкционированное изменение параметров и риск ошибок в работе системы.
